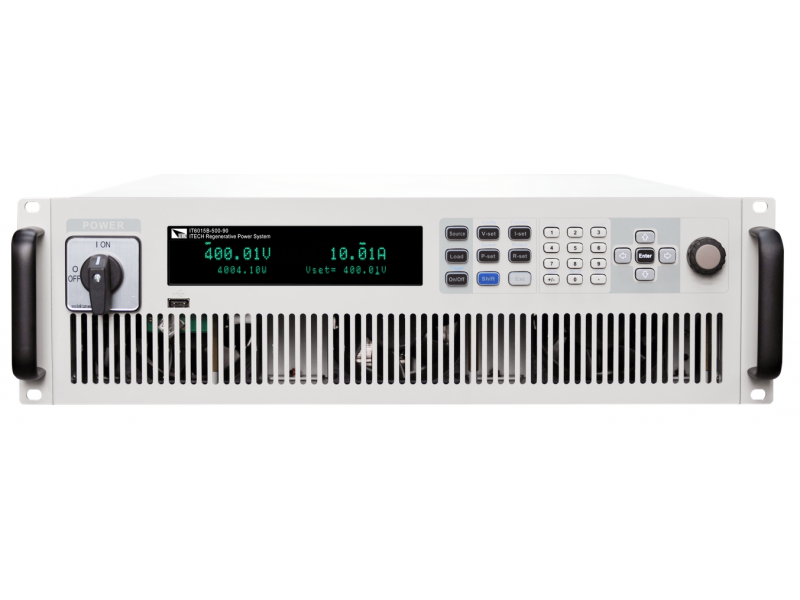

Seria IT6000C integruje 2 urządzenia w jednym: źródło mocy oraz obciążenie elektroniczne do 2250V

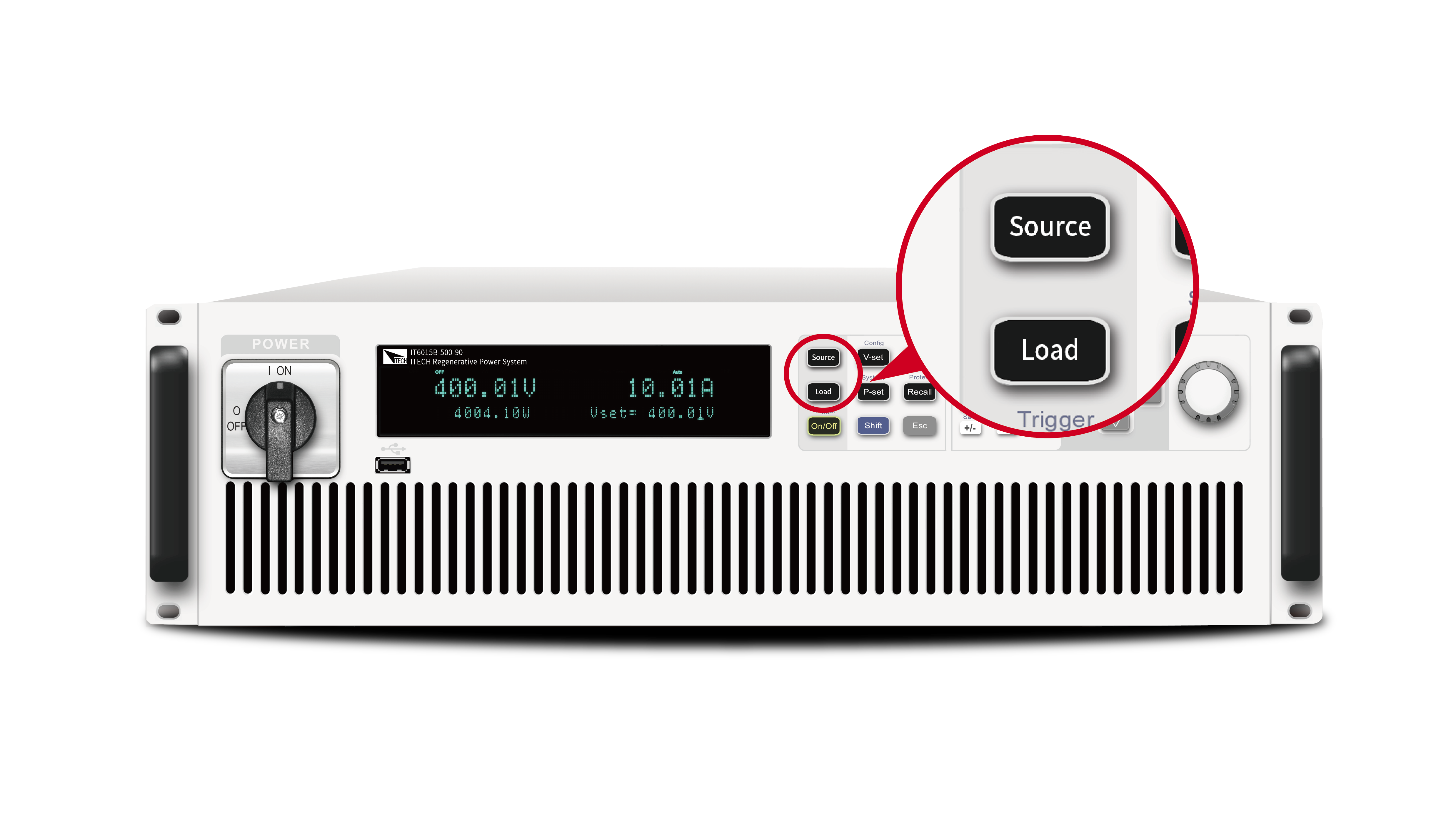

Przyciski do przełączania pomiędzy źródłem mocy oraz obciążeniem elektronicznym.
IT6000B to rodzina dwukierunkowych, regeneracyjnych systemów zasilania o doskonałej wydajności, szeroko stosowanych w aspektach baterii dużej mocy, elektroniki samochodowej, zielonej energii, testowania dużych prędkości itp. Zapewnia 7 zakresów napięcia, do 2250V, wspiera konfigurację master-slave. Wbudowany generator umożliwia tworzenie arbitralnych przebiegów.
CECHY KLUCZOWE:
- Urządzenie dwukierunkowe – zasilacz i obciążenie elektroniczne w jednym
- Przyciski do przełączania między zasilaczem a obciążeniem
- Moc do 144kW, z możliwością równoległej rozbudowy do 1.152MW
- Wartość znamionowa napięcia wyjściowego: 0-2250V
- Wartość natężenia prądu znamionowego: 0-2040A
- Moc do 18kW z modułu o wysokości 3U
- Dwukierunkowy przepływ energii, płynne przełączanie pomiędzy dwoma kwadrantami pracy
- Ustawienie priorytetów CC/CV
- Wbudowane krzywe napięciowe zgodne z normami samochodowymi DIN 40839, ISO-16750-2/ISO21848

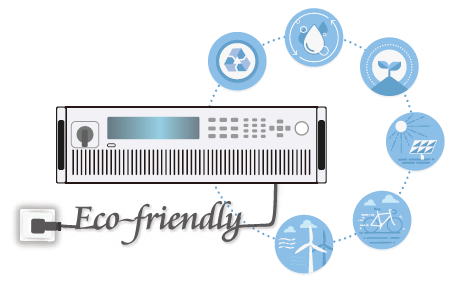

- Wysoka sprawność odzyskiwania energii
- Wiele trybów pracy, regulowany czas narastania i opadania
- Obsługa symulacji krzywych I-V paneli fotowoltaicznych
- Wbudowany generator przebiegów arbitralnych
- Regulowana impedancja wyjściowa
- Funkcje zapewniające ochronę: OVP, ±OCP, ±OPP, OTP, voltage transient drop protection oraz anti-islanding protection
- Wbudowany interfejs USB/CAN/LAN/cyfrowy IO, opcjonalnie GPIB/Analog&RS232
WYBRANE DANE TECHNICZNE SERII IT6000C:
| Model | Voltage | Current | Power |
| IT6005C-80-150 | 80V | 150A | 5kW |
| IT6010C-80-300 | 80V | 300A | 10kW |
| IT6015C-80-450 | 80V | 450A | 15kW |
| IT6030C-80-900 | 80V | 900A | 30kW |
| IT6045C-80-1350 | 80V | 1350A | 45kW |
| IT6060C-80-1800 | 80V | 1800A | 60kW |
| IT6075C-80-2040 | 80V | 2040A | 75kW |
| IT6090C-80-2040 | 80V | 2040A | 90kW |
| IT6105C-80-2040 | 80V | 2040A | 105kW |
| IT6120C-80-2040 | 80V | 2040A | 120kW |
| IT6006C-300-75 | 300V | 75A | 6kW |
| IT6012C-300-150 | 300V | 150A | 12kW |
| IT6018C-300-225 | 300V | 225A | 18kW |
| IT6036C-300-450 | 300V | 450A | 36kW |
| IT60054C-300-675 | 300V | 675A | 54kW |
| IT6072C-300-900 | 300V | 900A | 72kW |
| IT6090C-300-1125 | 300V | 1125A | 90kW |
| IT6108C-300-1350 | 300V | 1350A | 108kW |
| IT6126C-300-1575 | 300V | 1575A | 126kW |
| IT6144C-300-1800 | 300V | 1800A | 144kW |
| IT6006C-500-40 | 500V | 40A | 6kW |
| IT6012C-500-80 | 500V | 80A | 12kW |
| IT6018C-500-120 | 500V | 120A | 18kW |
| IT6036C-500-240 | 500V | 240A | 36kW |
| IT6054C-500-360 | 500V | 360A | 54kW |
| IT6072C-500-480 | 500V | 480A | 70kW |
| IT6090C-500-600 | 500V | 60A | 90kW |
| IT6108C-500-720 | 500V | 7200A | 108kW |
| IT6126C-500-840 | 500V | 840A | 126kW |
| IT6144C-500-960 | 500V | 960A | 144kW |
| IT6006C-800-25 | 800V | 25A | 6kW |
| IT6012C-800-50 | 800V | 50A | 12kW |
| IT6018C-800-75 | 800V | 75A | 18kW |
| IT6036C-800-150 | 800V | 150A | 36kW |
| IT6054C-800-225 | 800V | 225A | 54kW |
| IT6072C-800-300 | 800V | 300A | 72kW |
| IT6090C-800-375 | 800V | 375A | 90kW |
| IT6108C-800-450 | 800V | 450A | 80kW |
| IT6126C-800-525 | 800V | 525A | 126kW |
| IT6144C-800-600 | 800V | 600A | 144kW |
| IT6018C-1500-40 | 1500V | 40A | 18kW |
| IT6036C-1500-80 | 1500V | 80A | 36kW |
| IT6054C-1500-120 | 1500V | 120A | 54kW |
| IT6072C-1500-160 | 1500V | 160A | 72kW |
| IT6090C-1500-200 | 1500V | 200A | 90kW |
| IT6108C-1500-240 | 1500V | 240A | 108kW |
| IT6126C-1500-280 | 1500V | 280A | 126kW |
| IT6144C-1500-320 | 1500V | 320A | 144kW |
| IT6018C-2250-25 | 2250V | 25A | 18kW |
| IT6036C-2250-50 | 2250V | 50A | 36kW |
| IT6054C-2250-75 | 2250V | 75A | 54kW |
| IT6072C-2250-100 | 2250V | 100A | 72kW |
| IT6090C-2250-125 | 2250V | 125A | 90kW |
| IT6108C-2250-150 | 2250V | 150A | 108kW |
| IT6126C-2250-175 | 2250V | 175A | 126kW |
| IT6144C-2250-200 | 2250V | 200A | 144kW |
Szczegółowe dane techniczne znajdują się w nocie katalogowej, w zakładce do pobrania.

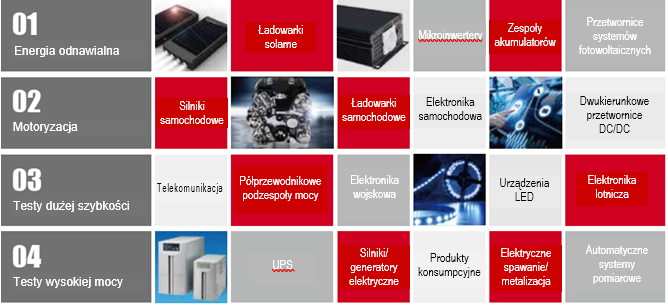

Przykłady zastosowania:
Dwukierunkowy transfer energii:
Zasilacze serii IT6000C łączą w jednym urządzeniu źródło (Source) i obciążenie (Sink). W przeciwieństwie do konwencjonalnych zasilaczy i obciążeń elektronicznych, w których w środkowym punkcie przełączania między dodatnim a ujemnym prądem istnieją szybkie przejścia i nieciągłości, urządzenia serii IT6000C są standardowymi zasilaczami dwukierunkowymi o dużej szybkości działania, w których przełączanie między prądem zasilania i obciążenia jest szybkie i płynne, co skutecznie eliminuje przerosty napięcia i prądu. Zasilacze te są szeroko stosowane w testach urządzeń do magazynowania energii elektrycznej, jak akumulatory, urządzeń do produkcji pakietów akumulatorowych i modułów zabezpieczających baterie.

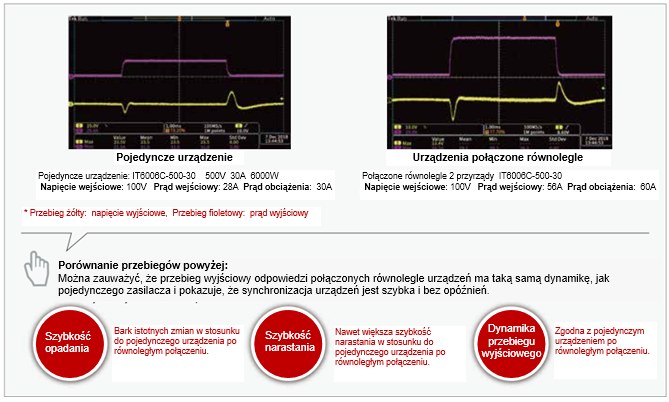

Opatentowana technologia równoległego łączenia urządzeń:
