Opis serii WT5000
Precyzyjny analizator mocy Yokogawa WT5000 to wszechstronne urządzenie zapewniające niezwykłą precyzję i wyjątkową wydajność w najbardziej wymagających zastosowaniach. Wyposażony w siedem wymiennych i konfigurowalnych przez użytkownika elementów wejściowych oraz cztery kanały silnikowe, miernik mocy WT5000 o wysokiej dokładności jest idealnym narzędziem do pomiarów mocy elektrycznej i mechanicznej oraz pomiarów wydajności. Analizator mocy Yokogawa jest obecnie wymieniony jako akceptowane urządzenie do testowania SPEC Power® oraz norm IEC dotyczących harmonicznych i migotania światła. Gotowe do użycia oprogramowanie, bardzo czuły ekran dotykowy i intuicyjne menu ułatwiające podłączenie, konfigurację i użytkowanie sprawiają, że WT5000 jest idealnym przyrządem do testowania.
Kluczowe cechy WT5000
Yokogawa WT5000 to najdokładniejszy na świecie precyzyjny analizator mocy z podstawową dokładnością rzędu ± 0,03%. Jego dokładność jest gwarantowana od 1% do 130% ustawionego zakresu napięcia i prądu. Przy minimalnym wpływie niskiego współczynnika mocy (0,02% mocy pozornej) urządzenie jest również dokładne przy dużych przesunięciach fazowych i częstotliwościach.
- Dokładność pomiaru mocy AC: 0,01% odczytu + 0,02% zakresu (45-66Hz)
- Dokładność pomiaru mocy DC : 0,02% odczytu + 0,05% zakresu
- Próbkowanie 10 MS / s
- Rozdzielczość przetwornika AC :18-bitów
Podstawowe funkcje serii WT5000

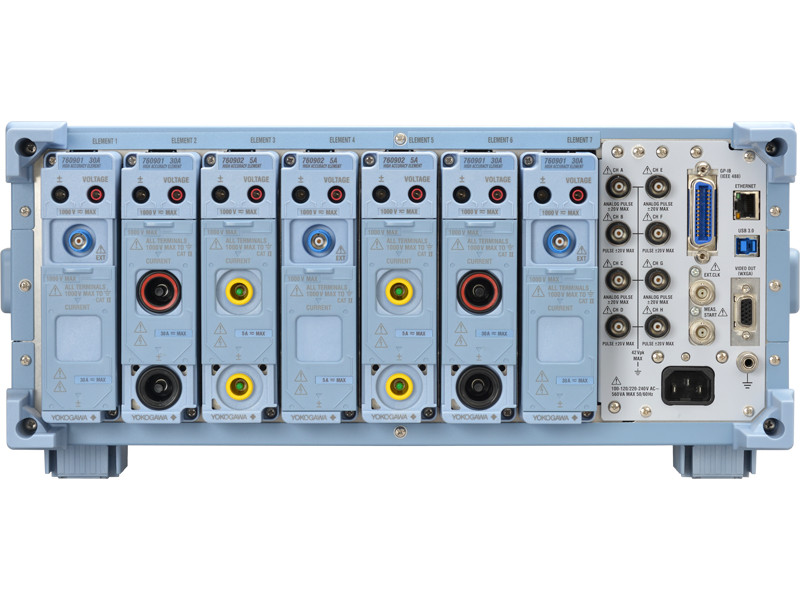

Pomiary wielokanałowe

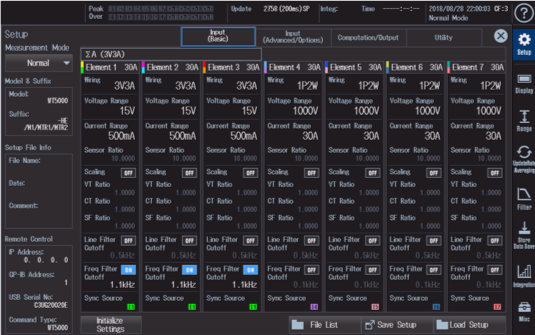

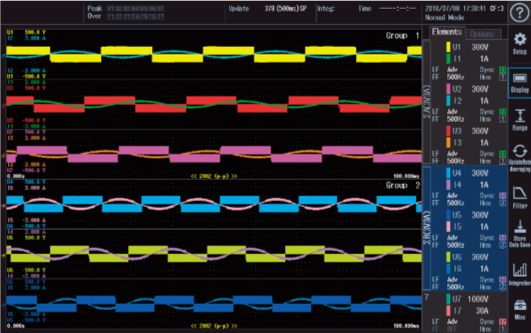

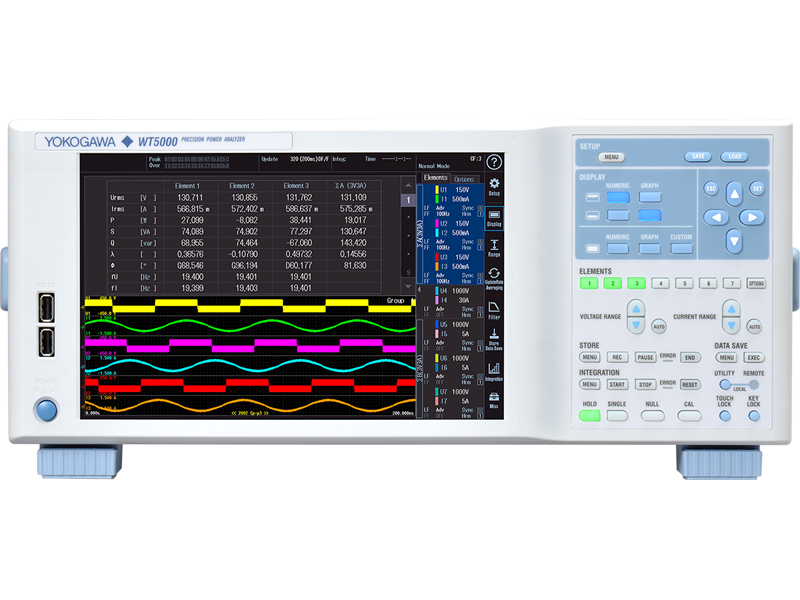

Pomiar do 7 różnych faz mocy z prędkością 10 MS/s (18 bitów). Wyświetlacz WXGA o wysokiej rozdzielczości i przekątnej 10,1 cala umożliwia wyświetlanie na podzielonym ekranie do 7 przebiegów i może wyświetlać do 12 stron różnych parametrów pomiarowych, dzięki czemu idealnie nadaje się do testów sprawności silników napędzanych falownikami, technologii energii odnawialnej i zastosowań trakcyjnych, takich jak pompy, wentylatory i pojazdy elektryczne. Pomiary są również wyświetlane w formacie wektorowym lub trendów w czasie.

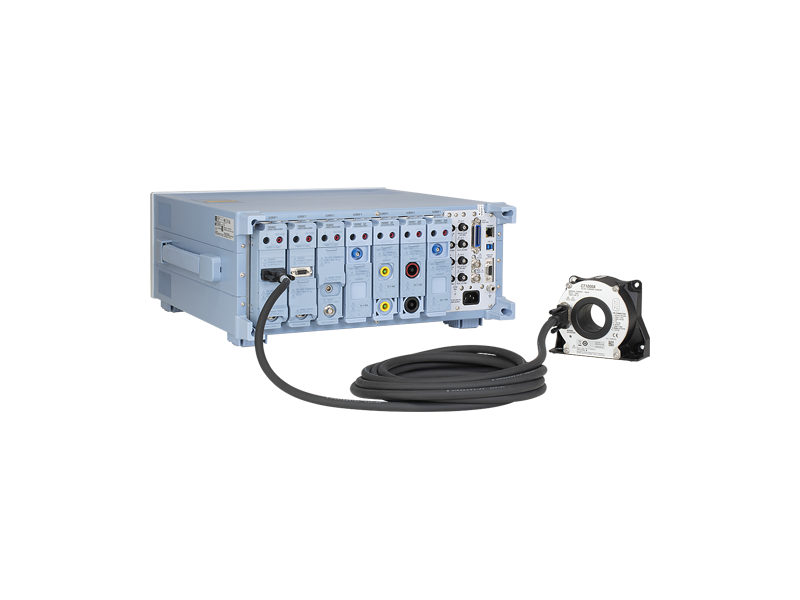

Moduł czujnika prądu z zasilaczem DC
Zastosowanie wewnętrznego zasilacza DC dla czujników prądu AC/DC upraszcza przygotowania przed pomiarem, a konfiguracja pomiaru wymaga jedynie czujnika prądu i kabla połączeniowego. Korzystanie z zewnętrznego zasilacza DC i dodatkowego okablowania nie jest już wymagane. Dostępne są trzy długości kabla połączeniowego czujnika: 3 m, 5 m i 10 m.
*Wymagane jest oprogramowanie w wersji 3.01 lub nowszej.

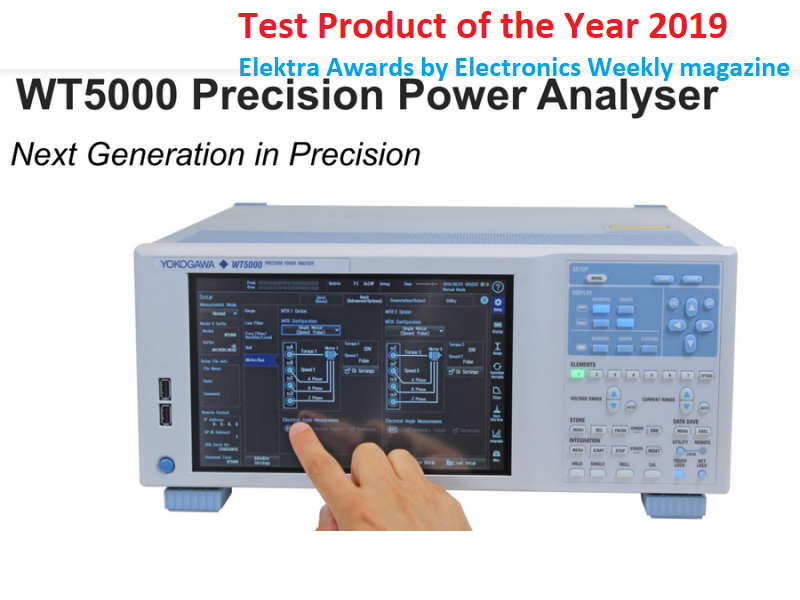

Intuicyjna obsługa

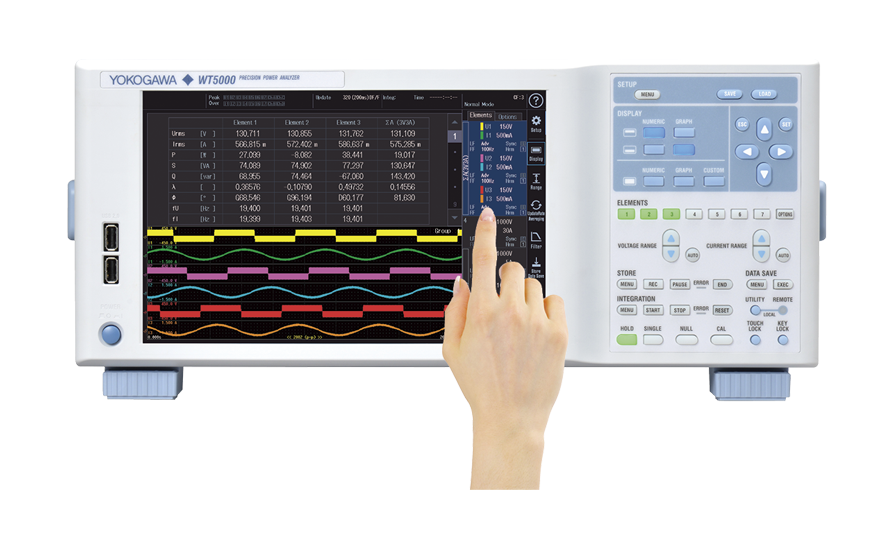

Obsługiwany niezależnie za pomocą dotyku i/lub sprzętowych klawiszy skrótu, WT5000 oferuje płynną i intuicyjną obsługę, która sprawia, że podłączanie, konfiguracja i pomiary są łatwiejsze niż kiedykolwiek wcześniej. Ekran dotykowy WXGA o przekątnej 10,1 cala zapewnia doskonałą odporność na zakłócenia nawet w środowiskach o wysokim poziomie hałasu, takich jak silniki i falowniki.
Dodatkowe funkcje dotykowe
Poprawiono funkcjonalność panelu dotykowego. „Time / div” można ustawić przez uszczypnięcie / wysunięcie. Można również przesuwać zawartość wyświetlacza kształtu fali.
Zaawansowane filtrowanie
Oprócz dolnoprzepustowych filtrów częstotliwości i filtrów liniowych, WT5000 oferuje zaawansowane możliwości filtrowania, które zapewniają bezprecedensową kontrolę nad precyzyjną analizą nawet najtrudniejszych przebiegów.
- Filtr źródła synchronizacji: Zamiast synchronizacji do przejść przez zero, użytkownicy mogą wybrać dowolny konkretny punkt sygnału źródła synchronizacji.
- Ulepszony filtr częstotliwości: Umożliwia użytkownikom jednoczesny pomiar częstotliwości podstawowej i przełączania bez wpływu na jakikolwiek inny parametr.
- Cyfrowe filtry ścieżki równoległej: Wspierane przez filtr antyaliasingowy wysokiej częstotliwości, dwa oddzielne filtry liniowe dla pomiarów normalnych i harmonicznych zapewniają dokładność bez aliasingu w pomiarach szerokiego pasma i harmonicznych. Użytkownicy mogą ograniczyć liczbę harmonicznych, aby wyeliminować tłumienie w pomiarach o niskiej szerokości pasma.
Zaawansowana analiza harmonicznych

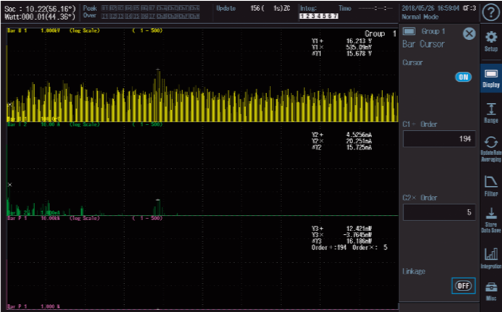

Ocena i porównanie harmonicznych wejściowych i wyjściowych falowników, silników lub kondycjonerów mocy do 500. rzędu. WT5000 umożliwia użytkownikom nie tylko jednoczesny pomiar harmonicznych i mocy, ale także porównanie harmonicznych z dwóch różnych źródeł wejściowych.
Efekty szumów i aliasingu są minimalizowane przez filtry antyaliasingowe i liniowe z technologią Digital Parallel Path umożliwiającą jednoczesną analizę mocy komponentów szerokopasmowych i wąskopasmowych.
Test regulacji harmonicznych

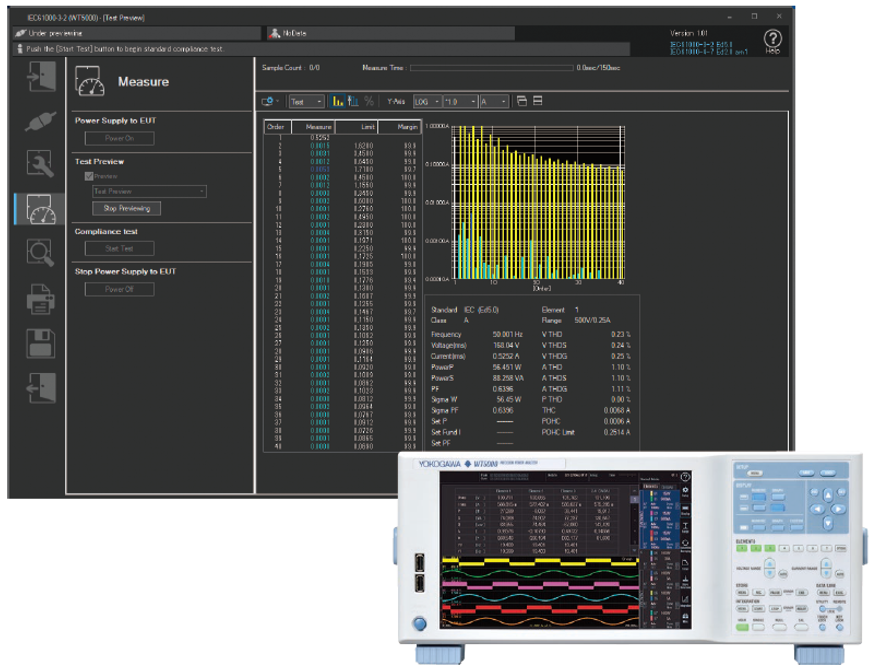

W połączeniu z opcją /G7 i oprogramowaniem pomiarowym IEC Harmonic /Flicker, dane pomiarowe harmonicznych WT5000 mogą być zapisywane w komputerze i testowane zgodnie z przepisami IEC. Do obsługi dużych urządzeń powyżej 16 A/fazę (IEC61000-3-12) można użyć modelu czujnika prądu CT200.
Harmoniczne: EN61000-3-2, IEC61000-3-2, EN61000-3-12, IEC61000-3-12 i JIS C 61000-3-2.
Zsynchronizowane dane numeryczne i falowe
Dane kształtu fali są przesyłane strumieniowo bez przerw z prędkością do 2 MS/s i są zsynchronizowane z danymi numerycznymi. Nieprawidłowe wyniki w danych numerycznych można bezpośrednio powiązać i ocenić w danych przebiegu. Na przykład można znaleźć zmiany parametrów numerycznych spowodowane wpływem szumu o wysokiej częstotliwości.
Niestandardowe wyzwalacze i obliczenia
Definiowanie i używanie wyzwalaczy zdarzeń i niestandardowych obliczeń zgodnie z potrzebami aplikacji. Funkcja wyzwalania zdarzeń pozwala użytkownikom na ustawienie limitów w celu przechwytywania odczytów, które mieszczą się lub wykraczają poza określony zakres mocy, prądu lub innych parametrów. Użytkownicy mogą również zdefiniować i używać do 20 różnych wyrażeń do niestandardowych obliczeń. Dane spełniające warunki wyzwalania mogą być przechowywane, drukowane lub zapisywane w pamięci USB.
Śledzenie wahania częstotliwości sygnałów wejściowych w trybie automatycznej aktualizacji
Funkcja ta może śledzić wahania częstotliwości wejściowych bez przerw poprzez automatyczną zmianę szybkości aktualizacji danych podczas pomiaru urządzeń takich jak silniki, których częstotliwość sygnału wejściowego zmienia się wraz ze zmianami prędkości obrotowej. Może to obejmować częstotliwości tak niskie jak 0,1 Hz. Oprócz trybu aktualizacji ze stałym interwałem 10ms-20s, dostępny jest teraz „tryb automatycznej aktualizacji”, który aktualizuje dane synchronicznie z cyklem sygnału wejściowego. Ta nowa funkcja jest przydatna w przypadku pomiarów ciągłych, takich jak zautomatyzowane testy.
Łatwe menu ustawień
Aktualny zakres, różne filtry, szybkość aktualizacji danych i okres pomiaru mogą być automatycznie przełączane w zależności od sceny pomiarowej.
Scenę pomiaru można wybrać spośród „50/60Hz”, „DC”, „PWM”, „Wysoka częstotliwość” i „Ogólne”. Po automatycznym ustawieniu, przełączone elementy można sprawdzić na pierwszy rzut oka, a ustawienia można łatwo dostosować.
Przegląd opcji i modułów do modeli z serii WT5000
| Opcje | Opis | |
| Standard | -HE-F (menu + wtyczka) | |
| /M1 | 32 GB wbudowanej pamięci | Wybierz jedną opcję. Za darmo można wybrać tylko jedną opcję (-C1 lub -C2). |
| /MTR1 | Ocena silnika 1 | |
| /DA20* | 20-kanałowe wyjście C/A | *Przy wyborze spośród tych opcji należy wybrać tylko jedną. Opcja /MTR2 wymaga instalacji opcji opcji /MTR1. |
| /MTR2* | Ocena silnika 2 | |
| Moduły (model) | Opis | |
| 760901 | 30 A Element o dużej dokładności | |
| 760902 | 5 A Element o dużej dokładności | |
Niektóre przykłady zastosowania YOKOGAWY WT5000
Rozwój pojazdów elektrycznych
|

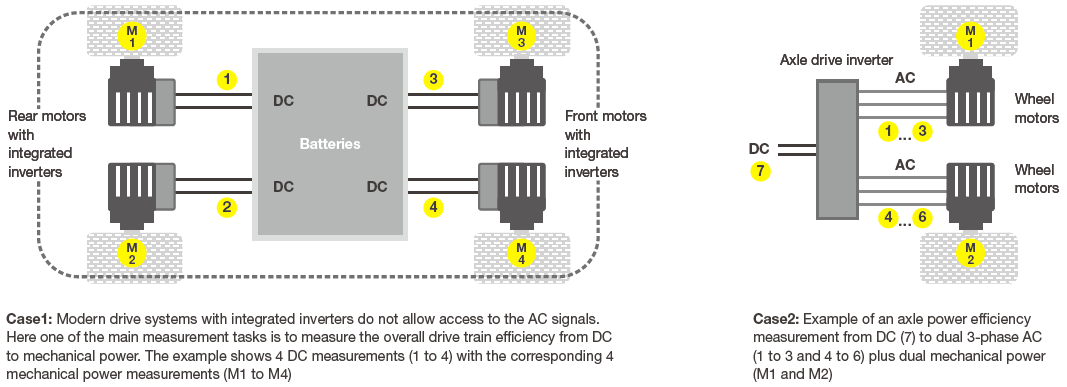

Przegląd Straty w elektrycznym układzie napędowym pochłaniają od 16 do 18% całkowitego ładunku samochodu elektrycznego. Producenci samochodów elektrycznych i hybrydowych muszą zatem dokładnie ocenić sterowanie silnikiem i falownikiem, aby osiągnąć większą precyzję i wydajność. Ponadto dokładna analiza przebiegów falownika bez zakłóceń spowodowanych szumami przełączania jest kluczowym elementem oceny obwodu napędu silnika. Kluczowe wymagania: Pomiary wielofazowe z akumulatora, falownika i silnika Ocena charakterystyk silnika, takich jak moment obrotowy, prędkość i kierunek obrotów, poślizg i kąt elektryczny. Charakterystyka ładowania/rozładowywania akumulatora Analiza harmonicznych sygnałów falownika przy różnych prędkościach obrotowych
|

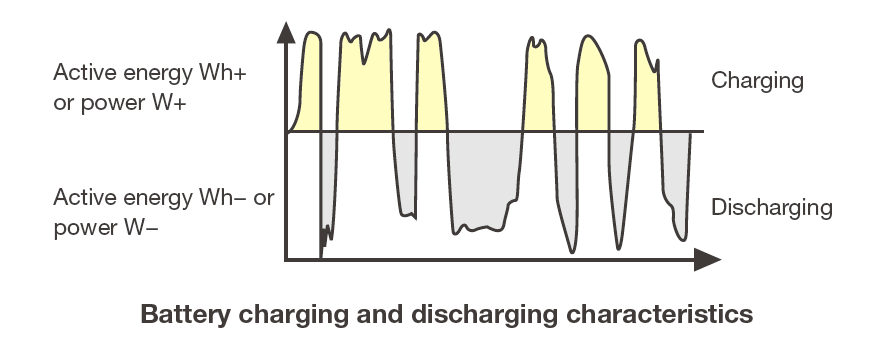

Zalety WT5000 Dzięki wysokiej dokładności, wielokanałowym pomiarom mocy, ocenie do 4 silników i możliwości porównania harmonicznych, WT5000 pomaga inżynierom motoryzacyjnym poprawić wydajność konwersji, skrócić czas ładowania i poprawić zasięg jazdy. Gwarantowana dokładność pomiarów wielokanałowych Umożliwia jednoczesne pomiary napięcia, prądu, mocy, momentu obrotowego, prędkości obrotowej, kąta elektrycznego i mocy mechanicznej. Ocena silnika i wydajność mechatroniczna Pomiar prędkości obrotowej, momentu obrotowego i mocy wyjściowej (mocy mechanicznej) silników z wejść analogowych/impulsowych czujników obrotów lub momentu obrotowego. Pojedynczy WT5000 można skonfigurować do zsynchronizowanych pomiarów z maksymalnie 4 silników jednocześnie. Charakterystyka ładowania i rozładowywania akumulatora Integracja chwilowych dodatnich i ujemnych wartości energii umożliwia ocenę charakterystyki ładowania i rozładowywania akumulatora. Analiza i porównanie harmonicznych Dzięki możliwości pomiaru harmonicznych do 500. rzędu nawet przy niskich prędkościach obrotowych, WT5000 obsługuje analizę harmonicznych bez konieczności stosowania zewnętrznego zegara próbkującego. |
Rozwój energii odnawialnej
|

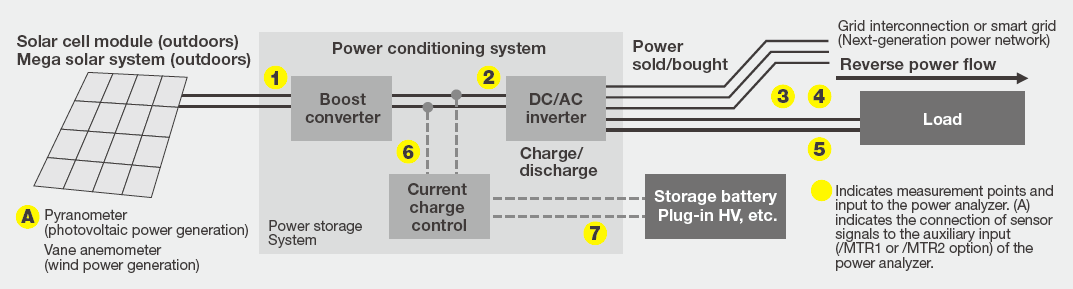

Przegląd Energia generowana przez moduły ogniw fotowoltaicznych i turbiny wiatrowe jest przekształcana z prądu stałego na prąd zmienny za pomocą kondycjonera energii. Minimalizacja strat w tych konwersjach jest kluczem do poprawy wydajności całego systemu energetycznego. Kluczowe wymagania:
|
Zalety WT5000 WT5000 pomaga inżynierom pracującym nad rozwojem rozwiązań w zakresie energii odnawialnej poprawić wydajność konwersji, oferując precyzyjny wgląd w ładowanie, rozładowywanie, magazynowanie i ogólną wydajność. Wielokanałowe pomiary mocy Umożliwia ocenę wydajności kondycjonera energii dzięki jednoczesnym pomiarom z wejść i wyjść przetwornicy boost, falownika i akumulatora. Dzięki możliwości pomiaru z maksymalnie 7 elementów wejściowych, WT5000 jest idealny do pomiaru napięcia, prądu, mocy i częstotliwości (dla AC) przed i za każdym konwerterem, a także wydajności konwertera i wydajności ładowania. Chwilowa moc szczytowa W przypadku wytwarzania energii fotowoltaicznej, kontroler MPPT (Maximum Power Point Traker) zmienia napięcie, aby zmaksymalizować energię pozyskiwaną z panelu słonecznego. WT5000 może mierzyć nie tylko napięcie, prąd i moc, ale także wartości szczytowe napięcia, prądu i mocy, odpowiednio po stronie plus (+) i minus (-). Energia kupiona/sprzedana i naładowana/rozładowana WT5000E zapewnia integrację prądu (q), integrację mocy pozornej (WS), integrację mocy biernej (WQ), a także integrację mocy efektywnej zdolną do integracji w trybach sprzedaży/kupna energii oraz ładowania/rozładowania. Analiza i porównanie harmonicznych Wahania napięcia i harmoniczne wpływają do systemów zasilania z powodu odwrotnego przepływu mocy. Funkcja pomiaru harmonicznych umożliwia pomiar składowych harmonicznych w celu obliczenia i wyświetlenia całkowitego zniekształcenia harmonicznego (THD) i współczynnika zniekształcenia harmonicznego. |
Falowniki/silniki
|

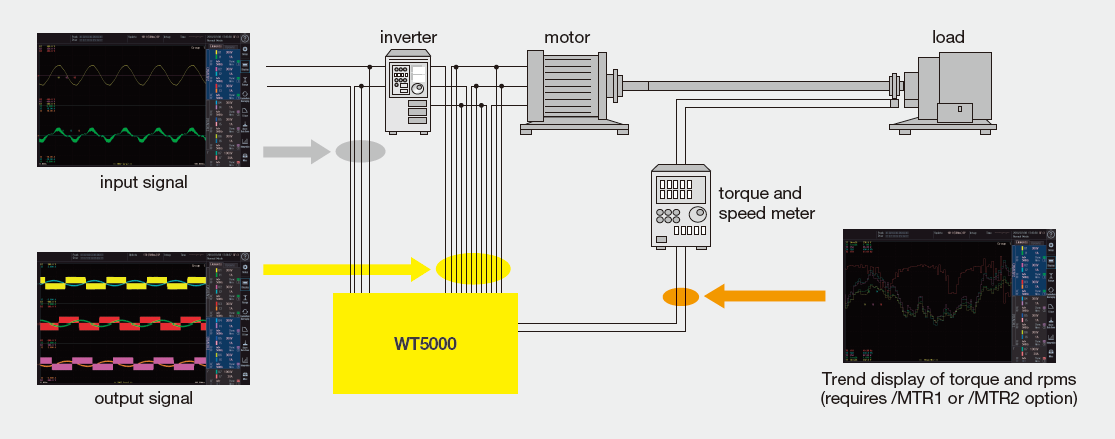

Przegląd W ostatnich latach technologia napędów silnikowych stała się bardziej złożona, czysta fala sinusoidalna PWM jest mniej powszechna, a przypadki, w których średnie napięcie znacznie różni się od podstawowego przebiegu napięcia, są częstsze. Kluczowe wymagania:
|
Zalety WT5000 Dzięki wysokiej dokładności, wielokanałowym pomiarom mocy, ocenie silnika i możliwościom porównywania harmonicznych, WT5000 pomaga inżynierom w opracowywaniu silników i napędów w celu poprawy zużycia energii i wydajności konwersji w systemach falowników / napędów silnikowych. Gwarantowana dokładność w szerokim zakresie WT5000 gwarantuje podstawową dokładność pomiaru mocy na poziomie ±0,03%, w zakresie od 1% do 130% wybranych zakresów pomiaru napięcia i prądu, przy częstotliwości 50/60 Hz. Jednoczesne pomiary z wejść i wyjść przetwornicy boost, falownika i akumulatora. Sprawność falownika i silnika Oprócz obliczania sprawności konwersji mocy falownika i silnika (do 7 wejść mocy), WT5000 umożliwia również pomiar prędkości obrotowej, momentu obrotowego i mocy wyjściowej (mocy mechanicznej) z wejść analogowych/impulsowych czujnika obrotów lub momentu obrotowego. Analiza i porównanie harmonicznych Dzięki możliwości pomiaru harmonicznych do 500. rzędu nawet przy niskich prędkościach obrotowych, WT5000 obsługuje analizę harmonicznych bez konieczności stosowania zewnętrznego zegara próbkującego.. |
Kalibracja mocy
|
Przegląd W przypadku klientów, którzy korzystają z dużej liczby mierników mocy, WT5000 może być używany jako wzorzec odniesienia do okresowej wewnętrznej kalibracji przyrządów do pomiaru mocy, takich jak seria WT300E i WT500. Kluczowe wymagania:
|
Zalety WT5000
|
