Przegląd produktu
Zbudowany w oparciu o wieloletnie doświadczenie firmy Yokogawa w opracowywaniu doskonałych przyrządów pomiarowych, LS3300 jest generatorem sygnału AC zdolnym do jednoczesnego generowania prądu i napięcia, umożliwiając tym samym kalibrację przyrządów do pomiaru mocy, takich jak cęgi prądowe/transformatory, mierniki panelowe, multimetry RMS i mierniki mocy. LS3300 oferuje moc 78,5 kW na jednostkę, z konfigurowalnymi przez użytkownika ustawieniami prądu, napięcia, częstotliwości i fazy. Nowe funkcje obejmują wyświetlacz LCD o wysokiej rozdzielczości, wykres wektorowy oraz możliwość synchronizacji do trzech jednostek w celu emulacji dowolnego systemu, od jednofazowego dwuprzewodowego do trójfazowego czteroprzewodowego.
Standardową cechą modelu LS3300 jest możliwość generowania prądu o natężeniu do 62,5 A przez dłuższy czas. Co więcej, trzy LS3300 można zsynchronizować w celu łatwego wyprowadzania prądów o natężeniu do 180 A, umożliwiając w ten sposób kalibrację przyrządów, takich jak inteligentne liczniki i bocznikowe rezystorowe czujniki prądu oraz inne urządzenia wymagające wyższych prądów.
Jedno urządzenie LS3300 może kalibrować jednofazowe mierniki mocy. Wiele urządzeń LS3300 może być używanych razem do kalibracji mierników mocy używanych w jednofazowych trójprzewodowych pomiarach mocy AC i trójfazowych pomiarach mocy AC. Korzystając z funkcji sterowania wieloma urządzeniami LS3300, możliwe jest automatyczne ustawianie napięcia, prądu, współczynnika mocy, fazy i innych wartości na urządzeniach podrzędnych poprzez aktualizację tych ustawień na urządzeniu nadrzędnym.
Wysoka dokładność
- Napięcie AC: ±350 ppm
- Prąd przemienny: ±450 ppm
- Moc AC: ±450 ppm
- Dokładność fazy: ±0,03˚ przy 50/60 Hz
Wysoka stabilność
- Napięcie AC: ±50 ppm/h
- Prąd AC: ±50 ppm/h
- Moc AC: ±100 ppm/h
Szeroki zakres pomiarowy:
- Napięcie AC: od 10 mV do 1250 V
- Prąd AC: od 0,3 mA do 62,5 A
- Częstotliwość: od 40 do 1200 Hz
Zastosowania
- Walidacja współczynnika mocy
- Kontrola miernika fazy
- Kontrola regulacji wejścia/wyjścia przetwornika mocy
- Testy zacinania się igły
Zastosowanie kalibratora
Weryfikacja współczynnika mocy

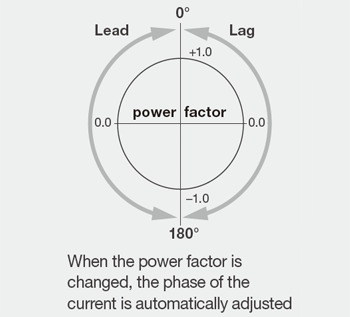

Współczynnik mocy (PF) jest ważnym elementem, gdy użytkownicy oceniają wydajność urządzenia. Zarówno wartość mocy, jak i współczynnik mocy są sprawdzane podczas kalibracji miernika mocy. Miernik LS3300 obsługuje zakres współczynnika mocy od -1,0 do 0 do +1,0 (wiodący) i od -1,0 do 0 do +1,0 (opóźniony). Umożliwia również użytkownikowi regulację kąta fazowego między napięciem a prądem.
Kontrolowanie miernika fazy
Ponieważ LS3300 gwarantuje dokładność fazy między napięciem jednostki nadrzędnej (V1) a napięciem jednostki podrzędnej (V2), może być również używany do kontroli mierników fazy. Jest on wyposażony w dokładność fazową ±0,03° i minimalną rozdzielczość 0,001°, co pozwala użytkownikom określić dowolną wartość wyprzedzenia i opóźnienia napięcia jednostki podrzędnej (V2) względem napięcia jednostki nadrzędnej (V1).
* Urządzenie nadrzędne i podrzędne muszą być połączone ze sobą za pomocą kabla BNC w celu synchronizacji faz.
Kontrola regulacji wejścia/wyjścia przetwornika mocy
Istnieją różne rodzaje przetworników mocy do pomiaru napięcia AC, prądu, mocy czynnej, mocy biernej itp. Bardzo dokładny LS3300 może wyprowadzać napięcie z dokładnością do 350 ppm i prąd z dokładnością do 450 ppm. Może również wyprowadzać napięcie/prąd AC oddzielnie i ustawiać kąt fazowy mocy. Dzięki tym funkcjom obsługuje regulację charakterystyki wejścia/wyjścia, kontrolę na liniach produkcyjnych przetworników mocy oraz kontrolę kalibracji w celu okresowych kontroli.

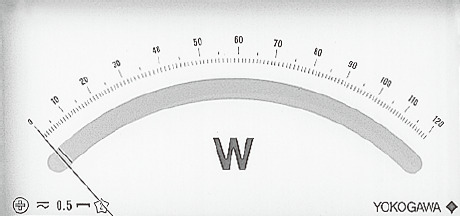

Testy nakłuwania igłą
Ten kalibrator prądu przemiennego jest w stanie wykonać testy igły z wysoką powtarzalnością. Jeśli użytkownik zatrzyma przemiatanie w połowie i utrzyma wartość w pobliżu dowolnego punktu, może ręcznie zmienić współczynnik poziomu i ponownie wykonać przemiatanie w górę/w dół. Użytkownicy mogą ustawić czas przemiatania na 8 s, 16 s, 32 s lub 64 s oraz zakres przemiatania od 0% do 100%, od 0% do 105%, od 0% do 110% lub od 0% do 120% poziomu wyjściowego. Chociaż LS3300 może przemiatać napięcie lub prąd, nie może przemiatać obu jednocześnie.
* Współczynnik mocy i faza nie są dostępne w funkcji przemiatania.
Kluczowe cechy LS3300
| Model | LS3300 |
| Dokładność Mocy AC | ±450 ppm |
| Napięcie AC | Gwarantowany zakres dokładności: 10 mV do 1250 V Dokładność 50/60 Hz: ±350 ppm |
| Dokładność prądu AC | Gwarantowany zakres dokładności: 0,3 mA do 62,5 A Dokładność 50/60 Hz: ±450 ppm |
| Zakres częstotliwości wyjściowej | od 40 do 1200 Hz |
| Stabilizacja mocy | ±100 ppm |
| Maksymalna moc wyjściowa | ok. 36 VA |
| Wymiary (W x H x D) | 426 x 132 x 450 mm |
| Waga | Approx. 13 kg (28.7 lb.) |
- Obsługa wszystkich typów urządzeń do pomiaru mocy
- Kalibracja mocy od jedno- do trójfazowej. Pojedyncza jednostka kalibratora zasilania AC LS3300 obsługuje 1P2W, a wiele jednostek LS3300 obsługuje 1P3W, 3P3W i 3P4W. Może kalibrować napięcie/prąd AC, moc czynną/bierną, współczynnik mocy i kąt fazowy.
- Synchronizacja dla kalibracji wielofazowej
- Usługa kalibracji na miejscu. Inne systemy kalibracji mocy na rynku wykorzystują interfejs master/slave, w którym jednostki slave nie mogą być obsługiwane samodzielnie dla wyjścia jednofazowego. Z drugiej strony, każdy LS3300 jest zdolny zarówno do niezależnego wyjścia jednofazowego, jak i zsynchronizowanego wyjścia trójfazowego. Jego doskonała przenośność umożliwia łatwą kalibrację na miejscu.
- Duży prąd wyjściowy do 180 A
