Przegląd produktu
Przenośny kalibrator CA71 to mały, lekki, wielofunkcyjny kalibrator firmy Yokogawa, który może jednocześnie generować i mierzyć napięcie, prąd, rezystancję, TC, RTD, częstotliwość i sygnały impulsowe z wysoką dokładnością. Kalibrator jest wyposażony w przełączniki obrotowe zapewniające prostą obsługę. Wystarczy otworzyć pokrywę walizki transportowej i podłączyć kable, aby rozpocząć pomiary.
Jednoczesne źródło sygnału i możliwość pomiaru.

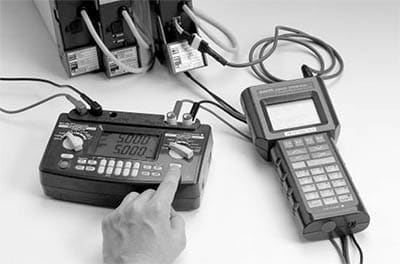

CA71 umożliwia przeprowadzanie regularnych testów czujników TC, RTD i różnych innych typów czujników i przyrządów, a także sprawdzanie działania w przypadku wystąpienia problemu. Sam w sobie może być źródłem sygnałów wejściowych do urządzeń i sprawdzać sygnał wyjściowy z urządzeń. Dzięki CA71 nie trzeba martwić się o synchronizację operacji z innymi urządzeniami. (Funkcje pomiaru TC i RTD są dostępne tylko dla CA71).
Możliwość pomiaru napięcia AC (w tym napięcia zasilania)

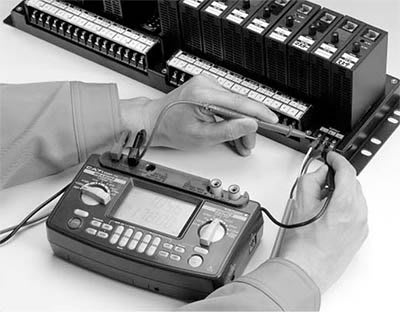

W przypadkach, gdy wiele konwerterów sygnałów i innych urządzeń jest zamontowanych w szafie lub panelu, wielofunkcyjny, podręczny kalibrator Yokogawa CA71 może być używany do sprawdzania sygnałów wejściowych i wyjściowych każdego urządzenia, jednocześnie sprawdzając zasilanie. Nie ma potrzeby stosowania oddzielnego multimetru do pomiaru napięcia zasilania.

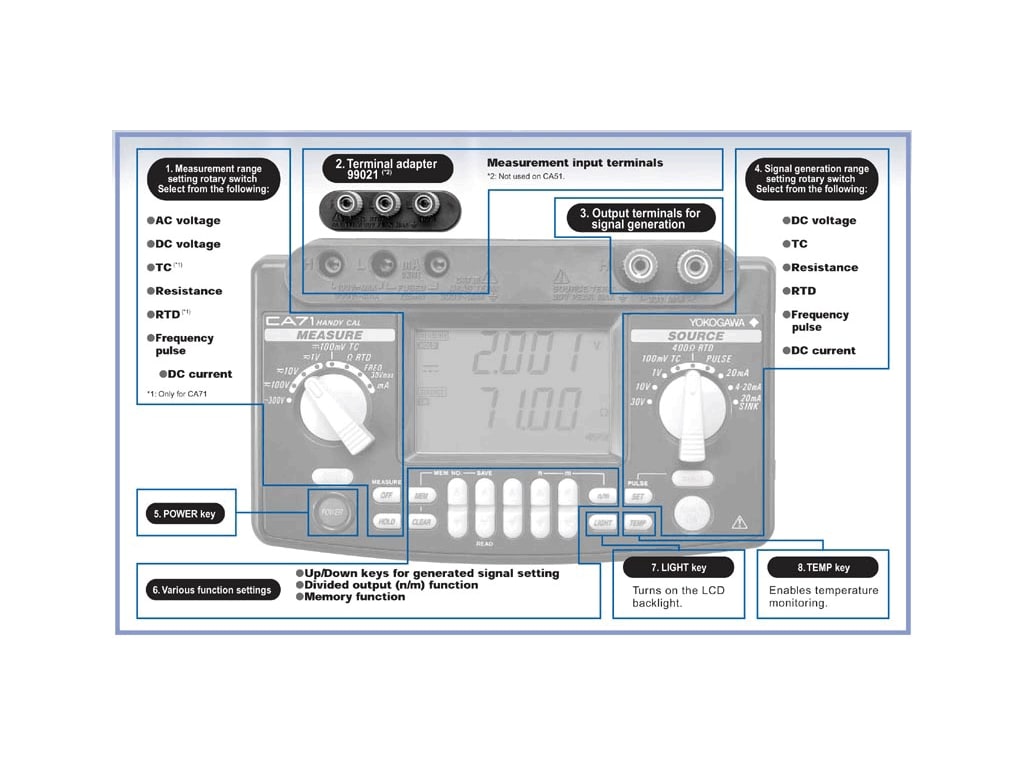

Przegląd funkcji:
Funkcje dostępne w wielofunkcyjnym kalibratorze Yokogawa CA71 Handy CAL obejmują funkcję:
- Źródła: Wartości ustawiane w krokach 4-20 mA. Zasilanie przetwornika napięciem 24 V DC
- Funkcja podzielonego wyjścia (n/m): Ustawienia wyjściowe są dzielone, eliminując potrzebę uciążliwych obliczeń dla wyjścia procentowego.
- Funkcja automatycznego kroku: Zmienia wartość wyjściową w formie kroku na podstawie ustawienia z funkcji podzielonego wyjścia (n/m). Zmiany mogą być wprowadzane automatycznie co 10% lub 25%.
- Komunikacja online (CA-71): Optycznie izolowany interfejs zgodny z RS-232C
- Funkcja Sweep: Liniowo zwiększa lub zmniejsza wyjście. Czas zwiększania/zmniejszania można ustawić na 16 lub 32 sekundy.
- Funkcja pamięci: Wartości źródłowe i pomiary tworzące indywidualne zestawy wartości mogą być zapisywane lub odczytywane z wewnętrznej pamięci podręcznego kalibratora (maksymalnie 50 zestawów wartości).
- Funkcja monitorowania temperatury
Kluczowe cechy CA71
| Czas reakcji jednostki generującej sygnał | Około 1 sekundy (czas między początkiem zmiany napięcia a momentem, gdy napięcie wchodzi w zakres dokładności) |
|---|---|
| Ogranicznik napięcia jednostki generującej sygnał | Około 32 V |
| Ogranicznik prądu jednostki generującej sygnał | Około 25 mA |
| Funkcja podzielonego wyjścia (n/m) | Wyjście = ustawienie × (n/m) n = 0-m; m = 1-19; n ≤ m |
| Funkcja Auto-Step Output | Wartość n wysyłana automatycznie po wybraniu funkcji n/m (dwie opcje: około 2,5 sekundy/krok lub około 5 sekund/krok). |
| Funkcje przemiatania (Sweep) | Czas przemiatania (dwie opcje: około 16 sekund lub około 32 sekund) |
| Funkcja pamięci | 50 zestawów wartości (wartości wygenerowane i zmierzone są zapisywane jako zestawy wartości o tym samym adresie (można zapisać do 50 zestawów wartości)) |
| Jednostka pomiarowa Maks. wejście | Zacisk napięcia: 300 V AC Zacisk prądowy: 120 mA DC |
| Zabezpieczenie wejścia zacisku prądowego | Bezpieczniki: 125 mA/250 V |
| Jednostka pomiarowa: Napięcie uziemienia | Maksimum 300 V AC |
| Częstotliwość aktualizacji wyświetlacza pomiaru | Około raz na sekundę |
| Interfejs szeregowy | Włączony po podłączeniu kabla komunikacyjnego (RS232); sprzedawany oddzielnie jako akcesoria opcjonalne. |
| Wyświetlacz | Segmentowy wyświetlacz LCD (około 76 mm × 48 mm) |
| Podświetlenie | Podświetlenie LED; automatyczne wyłączanie po minucie (od momentu włączenia przycisku LIGHT) |
| Zasilacz | Cztery baterie alkaliczne AA lub specjalny zasilacz sieciowy (sprzedawany oddzielnie) |
| Czas pracy baterii | Pomiar wyłączony, wyjście 5 V DC/10 kOhm lub większe: Około 40 godzin. Jednoczesne generowanie sygnału/pomiaru, wyjście 5 V DC/10 kOhm lub większe: Około 20 godzin. Jednoczesne generowanie sygnału/pomiaru, wyjście 20 mA/5 V: Około 12 godzin (przy użyciu baterii alkalicznych, z wyłączonym podświetleniem) |
| Funkcja automatycznego wyłączania | Około 10 minut (automatyczne wyłączanie można wyłączyć za pomocą przełącznika DIP) |
| Właściwy standard | EN55011: 1998, Class B, Group 1 EN61326-1: 1997 + A1: 1998 IEC61010-1, IEC61010-2-31 |
| Rezystancja izolacji | Na zacisku wejściowym i wyjściowym, 500 V DC, 50 MOhm lub więcej |
| Wytrzymałość napięcia | Na zacisku wejściowym i wyjściowym, 3,7 kV AC, przez jedną minutę |
| Zakresy temperatury roboczej i wilgotności | 0 – 50°C, 20 – 80% RH (brak kondensacji) |
| Zakresy temperatury i wilgotności przechowywania | -20 – 50°C, 90% RH lub mniej (brak kondensacji) |
| Wymiary | Approx. 190 × 120 × 55 mm |
| Waga | Approx. 730 g (z bateriami) |
- Możliwość jednoczesnego generowania i pomiaru sygnału
- Możliwość pomiaru napięcia AC (w tym napięcia zasilania)
- Szeroki wachlarz przydatnych funkcji
- Łatwa obsługa
- Segmentowy wyświetlacz LCD
