Przegląd produktu

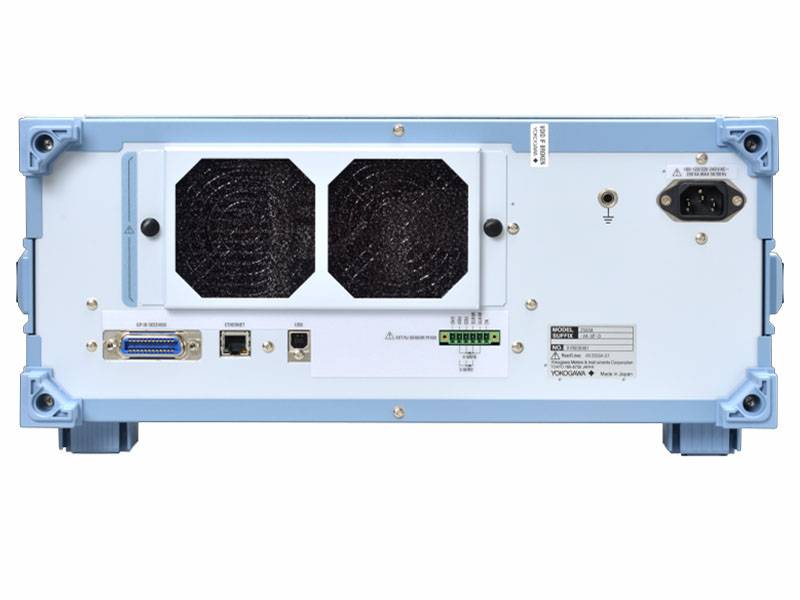

Precyzyjny kalibrator DC 2560A to dokładny i ekonomiczny kalibrator, który może generować napięcie DC powyżej 1200 V i prąd DC powyżej 36 A. Oprócz możliwości kalibracji mierników analogowych, 2560A może kalibrować termometry i regulatory temperatury wykorzystujące termoparę lub RTD. Model 2560A jest znany z wysokiej dokładności, stabilności i łatwości obsługi. Dedykowane pokrętło ustawień wyjścia dla każdej cyfry na wyświetlaczu numerycznym oraz pokrętło wyboru wyjścia napięciowego, wyjścia prądowego, kalibracji temperatury i innych funkcji sprawiają, że kalibracja jest szybka i wydajna. Model 2560A obsługuje różne interfejsy komunikacyjne (GPIB, USB i Ethernet), dzięki czemu przesyłanie danych jest dziecinnie proste.
2560A może kalibrować wiele różnych typów termometrów i regulatorów temperatury i jest kompatybilny ze wszystkimi 10 typami termopar, a także platynowym 100 (pt100) RTD określonym przez Międzynarodową Komisję Elektrotechniczną (IEC).
Dodatkowo 2560A może generować napięcie DC do 1224 V i prąd DC do 36,72 A. Łącząc dwa 2560A równolegle, można wygenerować maksymalnie 73,44 A. Urządzenie umożliwia kalibrację różnego rodzaju przyrządów do pomiaru prądu stałego.
Wysoka dokładność
- Napięcie DC: ± 50 ppm
- Prąd DC: ± 70 ppm
Przy zakresie 1 V i 1 mA, przez 180 dni, 10 ppm = 0,001%
Wysoka stabilność
- Napięcie DC: ±10 ppm/h
- Prąd stały: ±20 ppm/h
W zakresie 1 V i 1 mA
Wysoka rozdzielczość
- 5,5 cyfry, wyświetlacz ±120000 zliczeń
- 6,5 cyfry, wyświetlanie ±1200000 zliczeń*
*W trybie wysokiej rozdzielczości
Szeroki zakres wyjściowy
-
Napięcie DC: -1224,00 V do +1224,00 V
-
Prąd stały: -12,2400 A do +36,720 A
-
5 zakresów napięcia (100 mV, 1 V, 10 V, 100 V, 1000 V)
-
7 zakresów prądu (100 μA, 1 mA, 10 mA, 100 mA, 1 A, 10 A, 30 A)
Maksymalna wartość wyjściowa wynosi ±122,4% zakresu. Zakres 1200 V przyrządu może być skalibrowany.
Zastosowania
- Projektowanie mierników analogowych, testowanie linii produkcyjnych i kalibracja
- Kalibracja i testowanie multimetrów
- Kalibracja i testowanie regulatorów temperatury (10 typów termopar oraz Pt100 i RJC na zaciskach wyjściowych)
Zastosowanie kalibratora

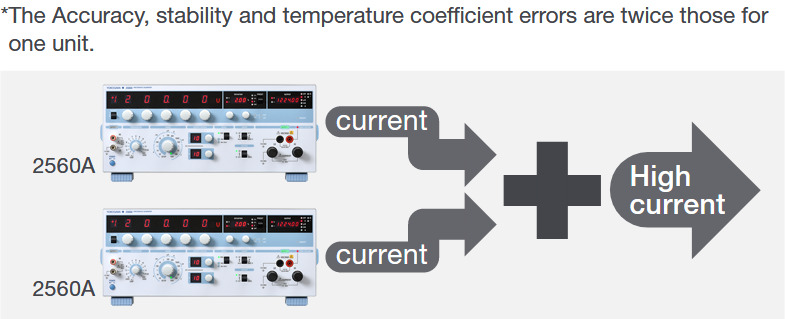

Wyższy prąd wyjściowy
Aby wygenerować wyższy prąd niż 36,72 A, można podłączyć dwa 2560A, aby podwoić moc wyjściową do 73,44 A.

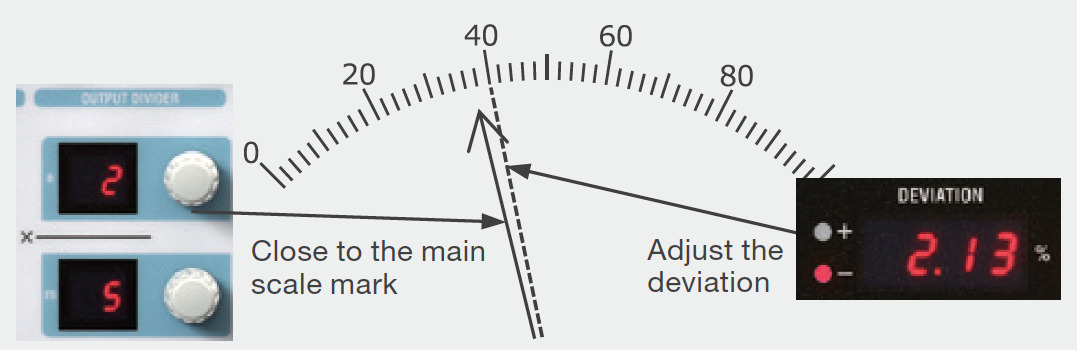

Kalibracja i testowanie mierników analogowych
- Korzystanie z dzielnika wyjściowego i odchylenia
Kalibracja dwóch lub więcej punktów jest szybka i prosta. Wystarczy tylko wstępnie wybrać liczbę wymaganych punktów kalibracji za pomocą dolnego elementu sterującego dzielnika, a następnie użyć górnego elementu sterującego, aby przejść do następnego punktu kalibracji. Ustawienia odchylenia umożliwiają bezpośrednie wyświetlenie wartości wyjściowej i błędu każdego punktu kalibracji.
- Korzystanie z dzielnika wyjściowego i wstępnego ustawienia odchylenia
Kalibracja i testowanie multimetrów
W trybie wysokiej rozdzielczości do 6,5 cyfry możliwe jest testowanie i kalibrowanie multimetrów cyfrowych i wzorców rezystancji.
*W trybie wysokiej rozdzielczości nie są dostępne funkcje zamiany, dzielnika i odchylenia.

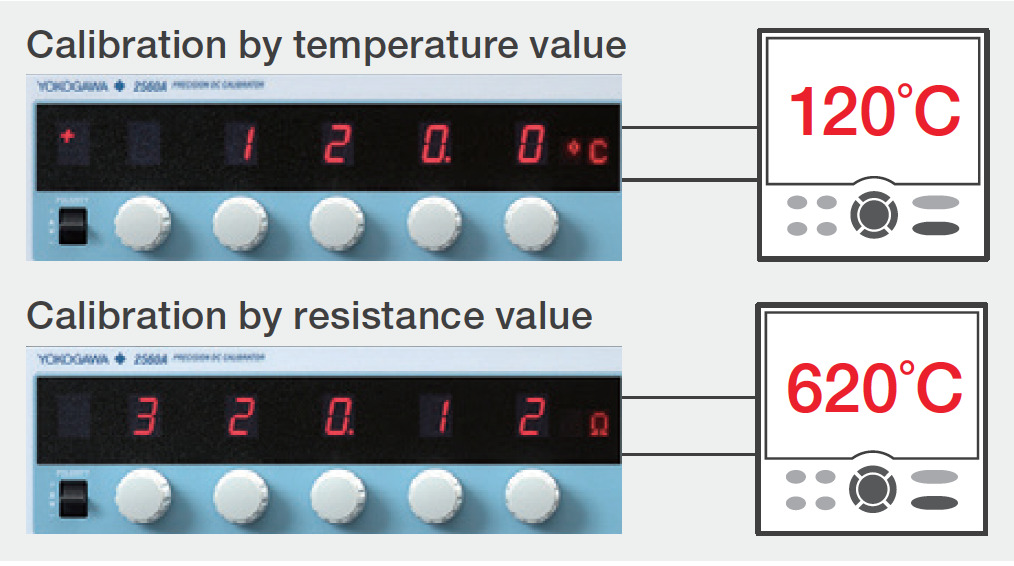

Kalibracja i testowanie regulatorów temperatury
- 10 typów termopar i Pt100
2560A może kalibrować i testować regulatory temperatury i rejestratory danych wykorzystujące termopary i czujniki RTD. Obsługiwanych jest 10 typów termopar IEC. Ustawienie wartości temperatury powoduje wygenerowanie emf (siły elektromotorycznej) odpowiadającej temperaturze. Szeroki zakres regulatorów temperatury może być kalibrowany ze względu na wysoką dokładność.
W przypadku korzystania z Pt100 RTD, ustawiona wartość temperatury generuje równoważną wartość rezystancji. Kalibrację przy użyciu wartości rezystancji można również przeprowadzić, ustawiając rezystancję zamiast temperatury.
- RJC na zaciskach wyjściowych
Model 2560A ma 3 tryby RJC (kompensacji złącza odniesienia). „Wewnętrzny tryb RJC” wykorzystuje zaciski wyjściowe 2560A jako punkt odniesienia. „Zewnętrzny tryb RJC” umożliwia użytkownikowi wybór odpowiedniego czujnika Pt100 jako uniwersalnego czujnika zewnętrznego. „Ręczny tryb RJC” umożliwia ręczne wprowadzenie wartości odniesienia.
Kluczowe cechy 2560A
| Model | 2560A |
| Zakres napięcia DC | 100 mV, 1 V, 10 V, 100 V, 1000 V |
| Dokładność napięcia DC | ±50 ppm (180 days) |
| Zakres prądu DC | 100 μA, 1 mA, 10 mA, 100 mA, 1 A, 10 A, 30 A |
| Dokładność prądu DC | ±70 ppm (180 days) |
| Temperatura: Termopara typu | R, S, B, J, T, E, K, N, C, A, zdefiniowane przez użytkownika |
| Temperatura: RTD | Pt100, zdefiniowany przez użytkownika |
| Generowanie Rezystancji | 1 do 400 Ω |
| Temperatura pracy | +5°C to +40°C (+41°F do +104°F) |
| Temperatura przechowywania | -15°C to +60°C (+5°F do +140°F) |
| Wymiary (W x H x D) | 426 x 177 x 400 mm (16.8 x 7.0 x 15.7 in) |
| Waga | Approx. 13 kg (28.7 lb.) |
- Intuicyjna obsługa: Pokrętła i przełączniki są dostępne dla każdej cyfry i funkcji, a tradycyjne 7-segmentowe diody LED zapewniają dobrą widoczność
- Wysoka rozdzielczość: 5,5 cyfry ±120000 zliczeń rozdzielczości wyjściowej
- Dokładność:
Napięcie DC: ±50 ppm
Prąd stały: ±70 ppm - Rozdzielczość:
5,5 cyfry, wyświetlacz ±120000 zliczeń
6,5 cyfry, ±1200000 zliczeń – wyświetlacz o wysokiej rozdzielczości. - Bezpośredni odczyt odchylenia
- Cyfrowy wyświetlacz wyjścia
- Dzielnik wyjściowy
- Sweep: Za pomocą przełącznika wyjście może być przemiatane w zakresie źródła z czasami przemiatania wynoszącymi 8, 16, 32 lub 64 sekundy.
- Wysoka stabilność
Napięcie DC: ±10 ppm/h
Prąd stały: ±20 ppm/h
