Przegląd produktu

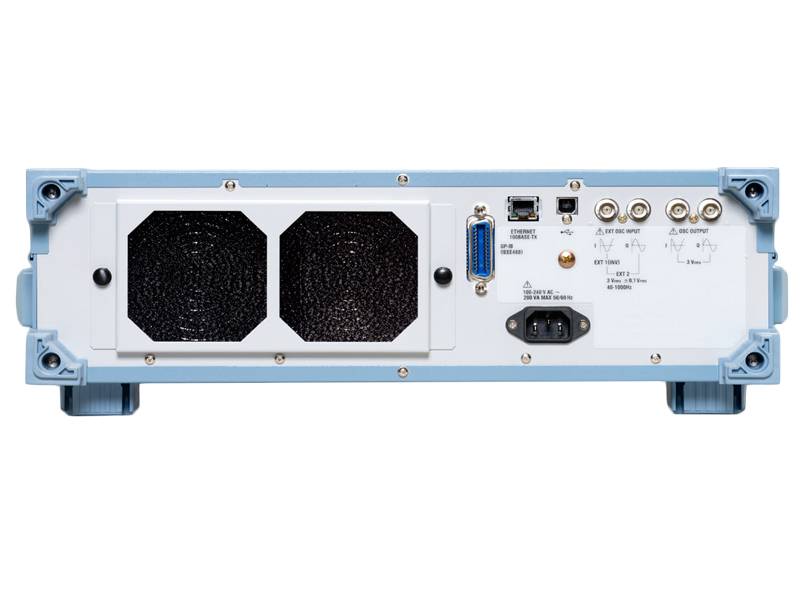

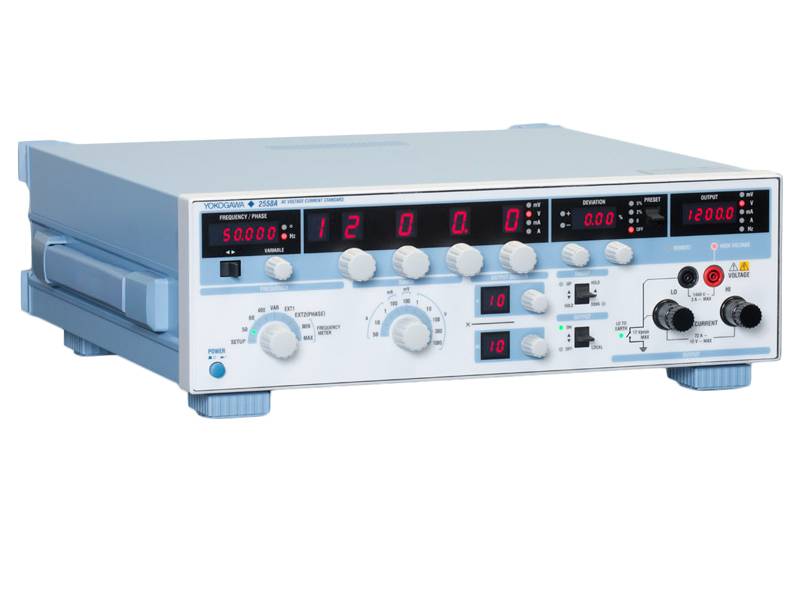

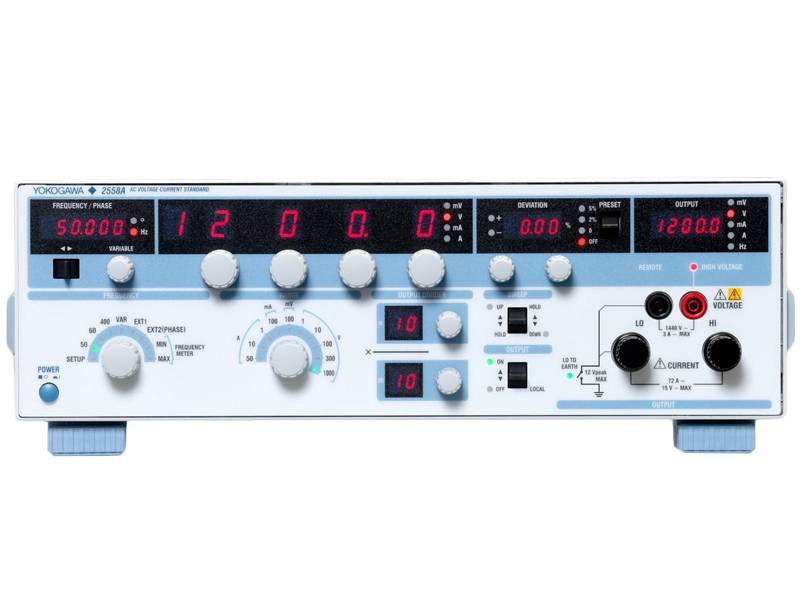

Model 2558A jest ekonomicznym, precyzyjnym przyrządem zdolnym do generowania szerokiego zakresu napięć i prądów AC do kalibracji urządzeń pomiarowych AC, takich jak watomierze analogowe, mierniki mocy, testery cęgowe i przekładniki prądowe. Szerokie zakresy wyjściowe od 1,00 mV do 1200,0 V* AC i od 1,00 mA do 60,00 A* AC oznaczają, że 2558A jest przyrządem z wyboru do efektywnej kosztowo kalibracji mierników analogowych AC. Dzięki intuicyjnym elementom sterującym na panelu przednim i różnym interfejsom komputerowym, model 2558A może być obsługiwany ręcznie lub zintegrowany z większym systemem.
* Z funkcją odchylenia, maksymalna moc wyjściowa wynosi 1440 V i 72 A.
Zestaw funkcji do weryfikacji i testowania urządzeń pomiarowych AC
- Przemiatanie napięcia, prądu i częstotliwości
- Dzielnik wyjściowy
- Bezpośredni odczyt odchylenia
- Cyfrowy wyświetlacz wyjścia
- Wspólne zaciski wyjściowe prądu
Wysoka dokładność
- Napięcie AC: +/- 0.04 %
- Prąd AC: +/- 0.05 %
Wzorzec napięcia prądu przemiennego 2558A jest więcej niż wystarczający do kalibracji mierników z dokładnością klasy 0,1%.
| 10 to 120 % of range | |||
| +/- (% of setting + % of range) | |||
|
|
50/60 Hz | 40 ≤ f ≤ 400 Hz | 400 |
| AC Voltage | 0.03 + 0.01* | 0.05 + 0.01 | 0.10 + 0.02 |
| AC Current | 0.04 + 0.01* | 0.06 + 0.01 | 0.12 + 0.02 |
* Dodaj 0,1% zakresu, gdy moc wyjściowa wynosi od 120% do 144%.
| 1 to 10% of range | |||
| +/- (% of range) | |||
|
|
50/60 Hz | 40 ≤ f ≤ 400 Hz | 400 |
| AC Voltage | 0.013 | 0.015 | 0.03 |
| AC Current | 0.014 | 0.016 | 0.032 |
Wysoka stabilność
- AC Voltage/Current: +/- 50 ppm/h +/- (20 ppm of range + 30 ppm of range)/h
- Wykonywanie pomiarów z wysoką powtarzalnością w czasie
Szeroki zakres wyjściowy
- Napięcie AC: od 1,00 mV do 1200,0 V
- Prąd AC: 1,00 mA do 60,00 A
- 6 zakresów napięcia (100 m/1/10/100/300/1000 ([V]))
- 4 zakresy prądu (100 m/1/10/50 ([A]))
Zakres generowania wynosi od 0 do 144% zakresu
Szeroki zakres częstotliwości
- 40 do 1000 Hz (dokładność częstotliwości: +/- 50 ppm)
- Model 2558A zapewnia stałe częstotliwości 50/60 Hz (komercyjne) i 400 Hz (morskie i lotnicze), a także zmienne częstotliwości od 40 do 1000 Hz.
- Wysoka dokładność częstotliwości 2558A (50 ppm) umożliwia również wykorzystanie go do kalibracji mierników częstotliwości.
- Wiele jednostek 2558A można zsynchronizować za pomocą wewnętrznego przesuwnika fazowego. Oznacza to, że dwa 2558A mogą być używane jako dokładne źródła napięcia i prądu do kalibracji mierników mocy.
Zastosowanie kalibratora
Korzystanie z dzielnika wyjściowego i odchylenia
Kalibracja dwóch lub więcej punktów jest szybka i prosta. Wystarczy tylko wstępnie wybrać liczbę wymaganych punktów kalibracji za pomocą dolnego elementu sterującego dzielnika, a następnie użyć górnego elementu sterującego, aby przejść do następnego punktu kalibracji. Ustawienia odchylenia umożliwią bezpośrednie wyświetlenie wartości wyjściowej i błędu każdego punktu kalibracji.
Wstępnie ustawiona regulacja odchylenia może być używana do przesuwania wartości wyjściowej w małych krokach (2 lub 5% kroku między punktami kalibracji).
Oznacza to, że możliwe jest precyzyjne zbliżenie się do docelowego punktu kalibracji, od niższej lub wyższej wartości, bez jej przekraczania. Jest to szczególnie przydatne, gdy należy wziąć pod uwagę tarcie (histerezę) ruchomej części. W takim przypadku punkt jest kalibrowany dwukrotnie, raz od niższej wartości i raz od wyższej, a ostateczny wynik kalibracji jest średnią z tych dwóch.

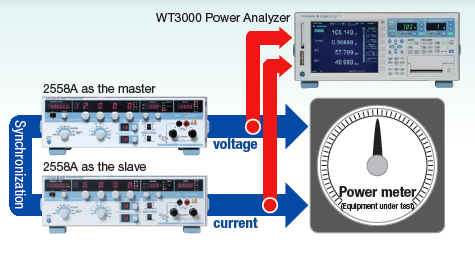

Kalibracja mocy
System kalibracji mocy można utworzyć za pomocą dwóch 2558A (po jednym dla napięcia AC i prądu AC) wraz z analizatorem mocy Yokogawa WT3000 jako odniesieniem.
Jeden z 2558A działa jako jednostka główna i dostarcza synchronizujący sygnał oscylatora. Wymagane współczynniki mocy są ustawiane poprzez regulację przesuwnika fazowego na jednostce podrzędnej i monitorowanie wyniku na WT3000. System 3-fazowego kalibratora mocy można łatwo zbudować, dodając kolejne 2558A.

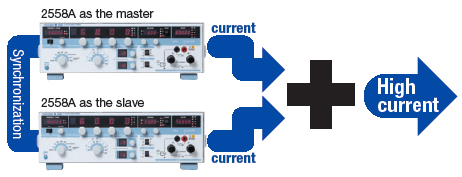

Wyższy prąd wyjściowy
Aby wygenerować wyższy prąd niż 72 A, można podłączyć dwa 2558A, aby podwoić moc wyjściową do 144 A.
Warunek:
Dokładność, stabilność, współczynnik temperaturowy jest sumą poszczególnych jednostek.
Tylko 50/60 Hz.
Kluczowe cechy 2558A
| 2558A | ||
|---|---|---|
| AC Voltage | Zakres wyjściowy o określonej dokładności | 1.00 mV do 1200.0 V |
| Dokładność (50/60 Hz) | +/- 400 ppm | |
| Częstotliwość o określonej dokładności | 40 to 1000 Hz | |
| AC Current | Zakres wyjściowy o określonej dokładności | 1.00 mA do 60.00 A |
| Dokładność (50/60 Hz) | +/- 500 ppm | |
| Częstotliwość o określonej dokładności | 40 do 1000 Hz | |
| Frequency | Zakres wyjściowy | 40 do 1000 Hz |
| Dokładność | +/- 50 ppm | |
| Max. Output | Approx. 36 VA (60 A/0.6 V) | |
| Stability | +/- (20 ppm of setting + 30 ppm of range)/h | |
| Wymiary (mm) | 426 (W) x 132 (H) x 400 (D) | |

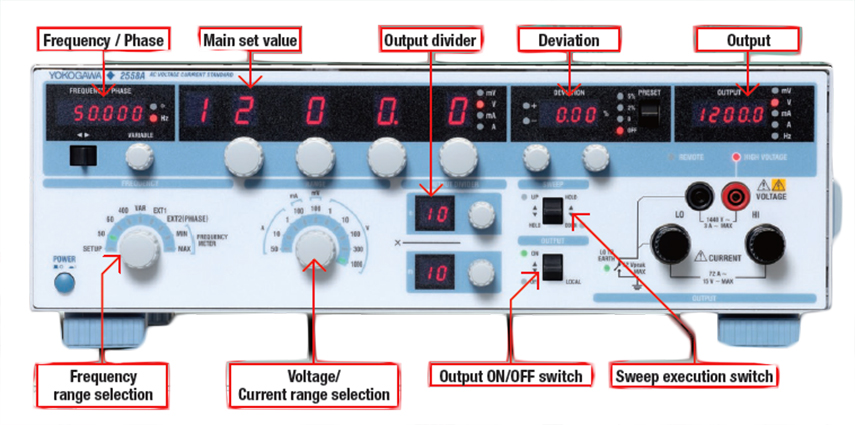

- Intuicyjna obsługa: Pokrętła i przełączniki są dostępne dla każdej cyfry i funkcji, a tradycyjne 7-segmentowe diody LED zapewniają dobrą widoczność
- 6 zakresów napięcia (100 m/1/10/100/300/1000 V)
- 4 zakresy prądu (100 m/1/10/50 A)
- Funkcja Sweep (napięcie/prąd/częstotliwość)
- Dzielnik wyjściowy: Testy liniowości można łatwo wykonać, dzieląc wyjście na kroki. Na przykład ustawienie 4 wygeneruje kroki 25, 50, 75 i 100% ustawionej wartości wyjściowej.
- Odczyt % odchylenia
- Wspólne zaciski wyjścia prądowego: Te same zaciski wyjściowe są używane dla wszystkich zakresów prądu. Pozwala to skrócić czas testowania, unikając konieczności zmiany okablowania dla mierników o różnych zakresach.
- Szeroki zakres częstotliwości: 40 do 1000 Hz (Dokładność częstotliwości : ±50 ppm)
