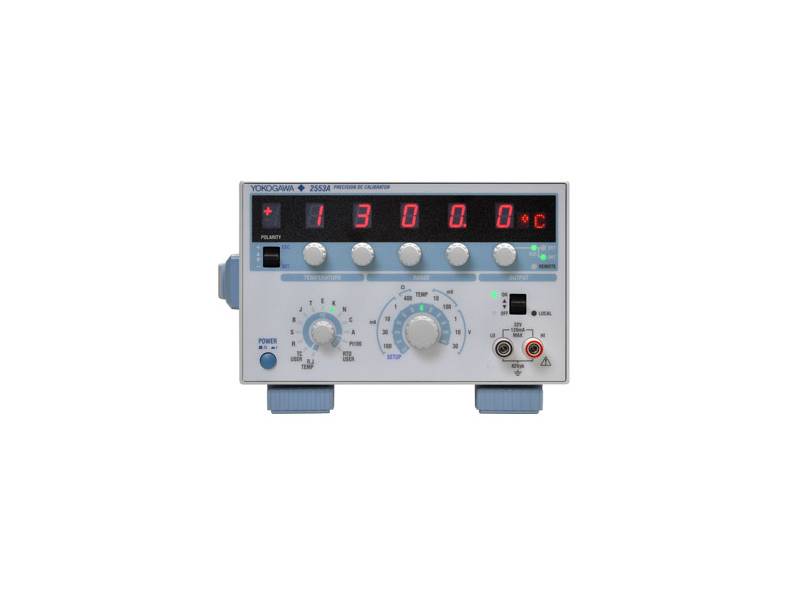

Przegląd produktu
Model 2553A jest przeznaczony do kalibracji tradycyjnych urządzeń do pomiaru napięcia i prądu, takich jak amperomierze, woltomierze, multimetry cyfrowe i watomierze DC. Urządzenie jest zasilane przez bardzo dokładną i precyzyjną technologię generowania napięcia i prądu, zdolną do generowania do +/- 32 V DC i +/-120 mADC z wysoką niezawodnością i stabilnością. Ponadto, 2553A jest w stanie kalibrować mierniki temperatury i regulatory, które mierzą temperaturę za pomocą termopar lub rezystancyjnych czujników temperatury (RTD). Urządzenie obsługuje wszystkie powszechnie stosowane typy termopar regulowane przez IEC. Intuicyjne pokrętła pozwalają użytkownikowi na szybką i łatwą regulację wartości wyjściowych. Urządzenie obsługuje również komunikację i pamięć USB, dzięki czemu może być używane jako system w większym stanowisku testowym lub jako programowalne urządzenie wyjściowe.
Precyzyjny kalibrator DC 2553A, podobnie jak inne kalibratory od firmy YOKOGAWA, oferuje użytkownikom prostą obsługę i niezawodność.
– Cyfrowy wyświetlacz wyjścia
– Wysoka podstawowa dokładność
– Wysoka stabilność i niski poziom szumów
– Wysoka rozdzielczość
Dzięki zakresom wyjściowym od ±10 mV do ±30 V i od ±1 mA do ±100 mA oraz 10 różnym typom termopar i Pt100 RTD, kalibrator 2553A może skutecznie spełnić wymagania kalibracyjne dla mierników analogowych DC oraz różnych przyrządów i sterowników do pomiaru temperatury.
Wysoka dokładność
- Napięcie DC: ± 75 ppm
- Prąd DC: ± 120 ppm
Wysoka stabilność
Stabilność: +/- 15 ppm/h
Niski poziom szumów
Szum: 2 mikrowolty rms
Wysoka rozdzielczość
Rozdzielczość wyjściowa 5,5 cyfry +/- 120000 zliczeń
Zastosowania
- Rozwój, testowanie linii produkcyjnych i konserwacja termometrów, regulatorów temperatury i konwerterów stosowanych w instrumentach analitycznych, takich jak mierniki pH i mierniki potencjału redukcji utleniania (ORP).
- Laboratoria wzorcujące i firmowe laboratoria normalizacyjne
- Producenci przyrządów pomiarowych
- Zakłady energetyczne i elektrownie
- Rozwój mierników analogowych, testowanie linii produkcyjnych i kalibracja
- Kalibracja i kontrola przyrządów pomiarowych i mierników
Zastosowanie kalibratora
Kalibracja i testowanie mierników analogowych
Kalibrator 2553A może kalibrować i testować mierniki analogowe do +/-32 V napięcia i +/-120 mA prądu. Silne kliknięcie pokrętła umożliwia łatwą regulację wartości wyjściowej bez konieczności patrzenia na panel przedni.
Kalibracja i testowanie regulatorów temperatury
2553A może kalibrować i testować regulatory temperatury i rejestratory danych wykorzystujące termoparę i RTD. Zapewnia 10 typów termopar regulowanych zgodnie z IEC. Ustawiając wartość temperatury, generuje moc elektromotoryczną termopary i kalibruje regulatory temperatury. Obejmuje różne regulatory temperatury, ponieważ generuje napięcie o wyższej dokładności niż poprzednie modele. Model 2553A obsługuje powszechnie stosowany czujnik Pt100. Ustawiając wartość temperatury, generuje wartość rezystancji związaną z temperaturą. Ustawienia mogą być dokonywane nie tylko na podstawie temperatury, ale także wartości rezystancji, co umożliwia kalibrację za pomocą wartości rezystancji.
RJC na zaciskach wyjściowych
Ponieważ 2553A posiada „Wewnętrzny tryb RJC”, w którym punktem odniesienia są zaciski wyjściowe 2553A, możliwe jest podłączenie obiektywnych przyrządów pomiarowych za pomocą termopary bez zewnętrznego złącza odniesienia. W „Zewnętrznym trybie RJC” można użyć Pt100 z uniwersalnym terminalem dla czujnika zewnętrznego. Posiada również „Ręczny tryb RJC”, który umożliwia ustawienie poprzez wprowadzenie wartości odniesienia.

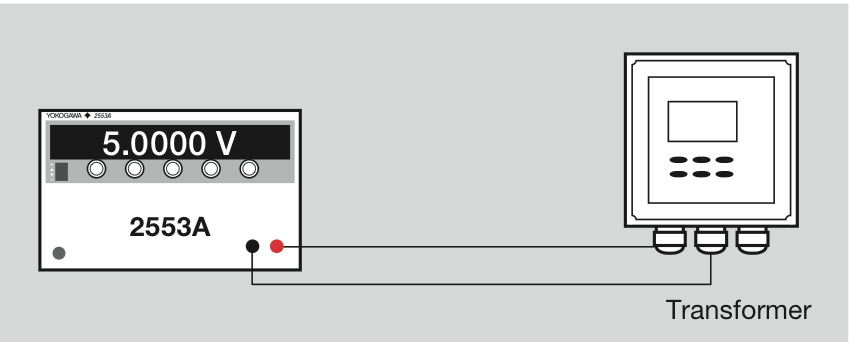

Kalibracja i testowanie transformatorów czujników
Urządzenie 2553A kalibruje transformatory i przetworniki ciśnienia, przepływu i temperatury. Kalibruje również transformatory dla instrumentów analitycznych, takich jak mierniki pH, ORP, EC i DO. Wysoka dokładność napięcia wyjściowego 2553A umożliwi obsługę transformatorów wymagających większej dokładności. 2553A znajdzie zastosowanie nawet przy opracowywaniu i testowaniu transformatorów.

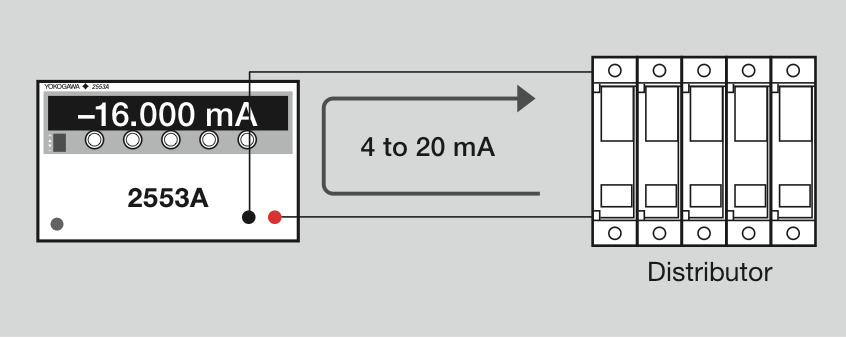

Symulacja nadajników dwuprzewodowych
W zakresie 30 mA, 2553A może pobierać prąd. Na przykład, pobierając prąd z dystrybutorów, może symulować dwuprzewodowe nadajniki, które wysyłają sygnały od 4 do 20 mA.
Kluczowe cechy 2553A
| Model | 2553A |
| Zakres napięcia DC | 10 mV, 100 mV, 1 V, 10 V, 30 V |
| Dokładność napięcia DC | ±75 ppm (1 rok) |
| Zakres prądu DC | 1 mA, 10 mA, 30 mA, 100 mA |
| Dokładność prądu DC | ±120 ppm (1 rok) |
| Temperatura: Termopara typu | R, S, B, J, T, E, K, N, C, A, zdefiniowane przez użytkownika |
| Temperatura: RTD | Pt100, zdefiniowany przez użytkownika |
| Generowanie Rezystancji | 400 Ω |
| Temperatura pracy | +5°C to +40°C |
| Temperatura przechowywania | -15°C to +60°C |
| Wymiary (W x H x D) | 213 x 132 x 300 mm |
| Waga | Approx. 3 kg |
- Intuicyjna obsługa: Pokrętła i przełączniki są dostępne dla każdej cyfry i funkcji, a tradycyjne 7-segmentowe diody LED zapewniają dobrą widoczność
- Wysoka rozdzielczość: 5,5 cyfry ±120000 zliczeń rozdzielczości wyjściowej
- Napięcie DC: ±10 mV do ±30 V
- Prąd stały: ±1 mA do ±100 mA
- Dokładność napięcia: +/- 75 ppm
- Dokładność prądu: +/- 120 ppm
- Kalibracja temperatury: 10 typów termopar, w tym typy K, T, E i J
- Kalibracja termopary i RTD (PT1000) zdefiniowana przez użytkownika: Generuje różne typy termopar i RTD poprzez ekstrapolację zależności między napięciem a temperaturą
