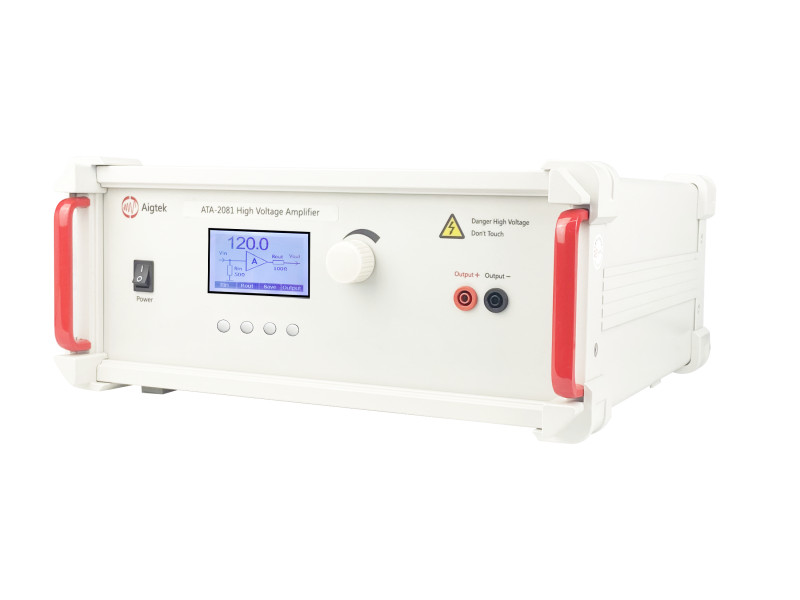

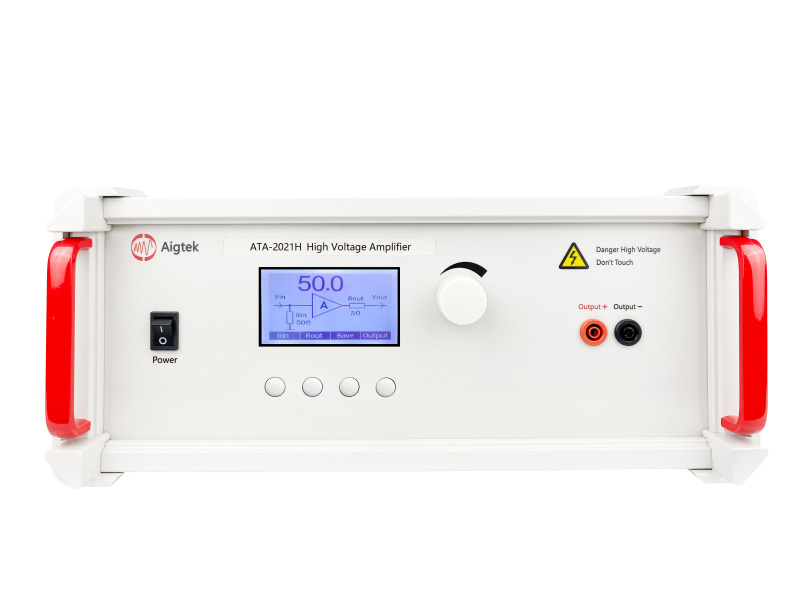

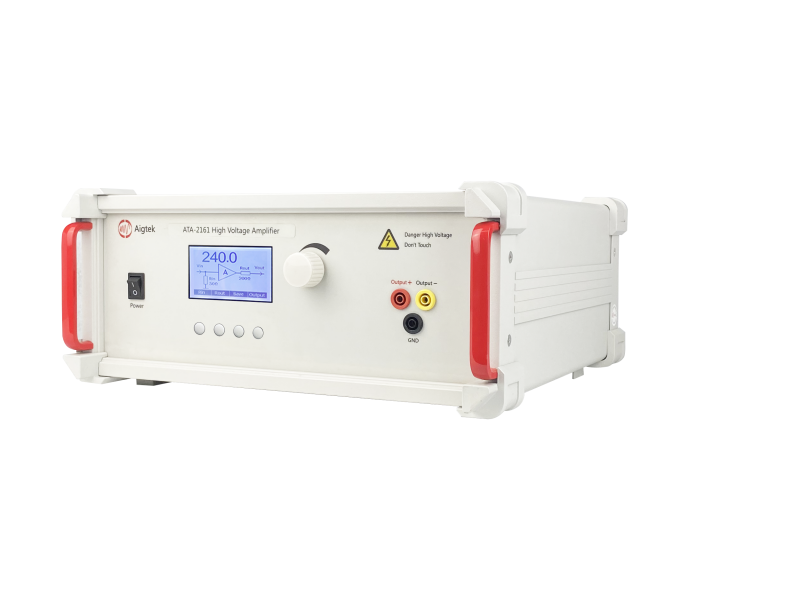

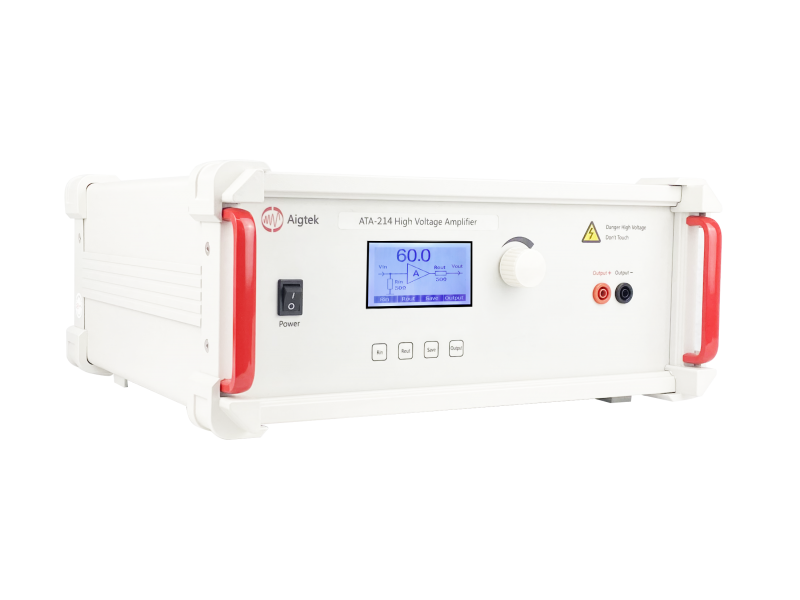

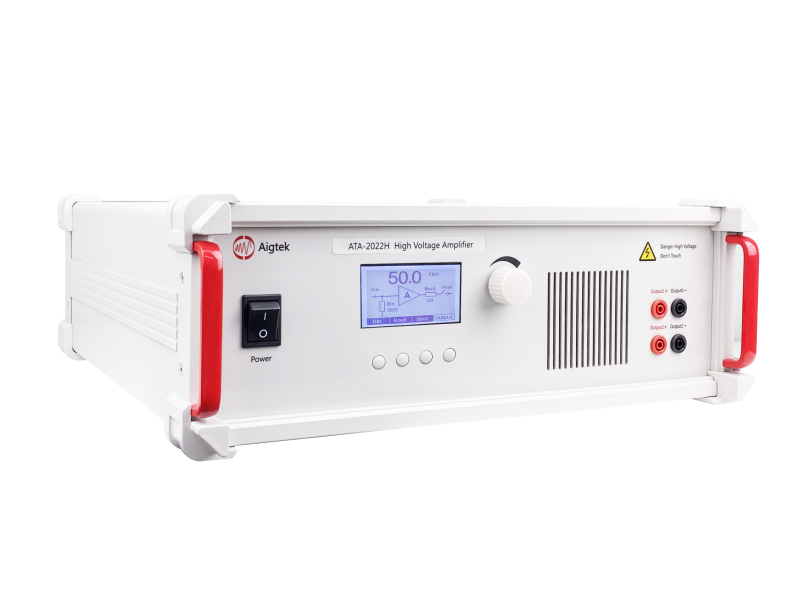

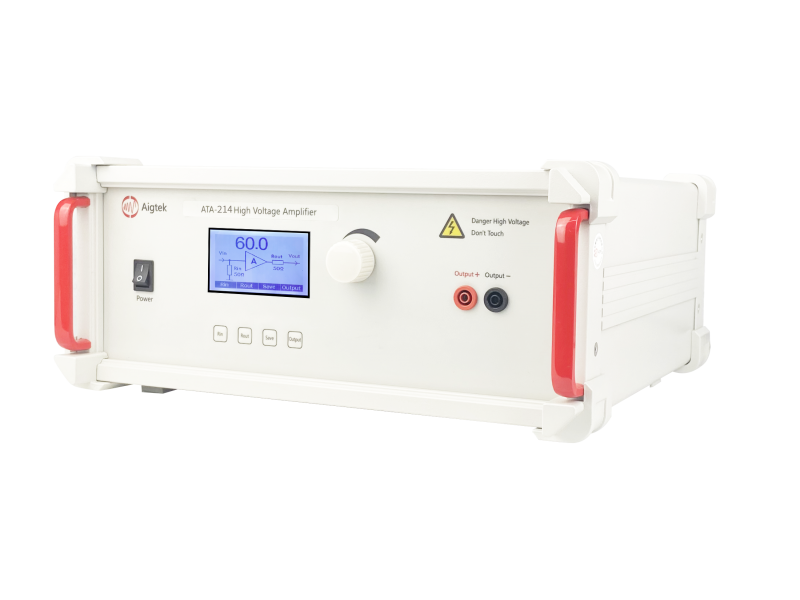

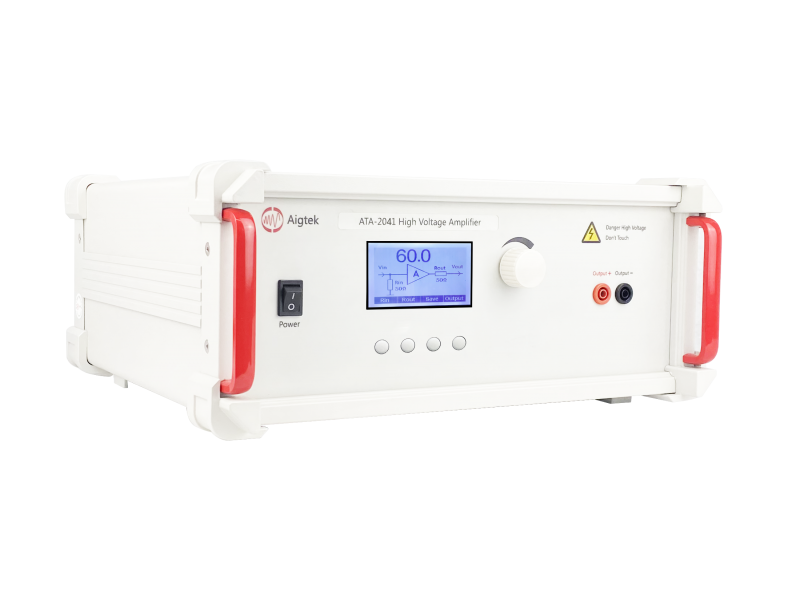

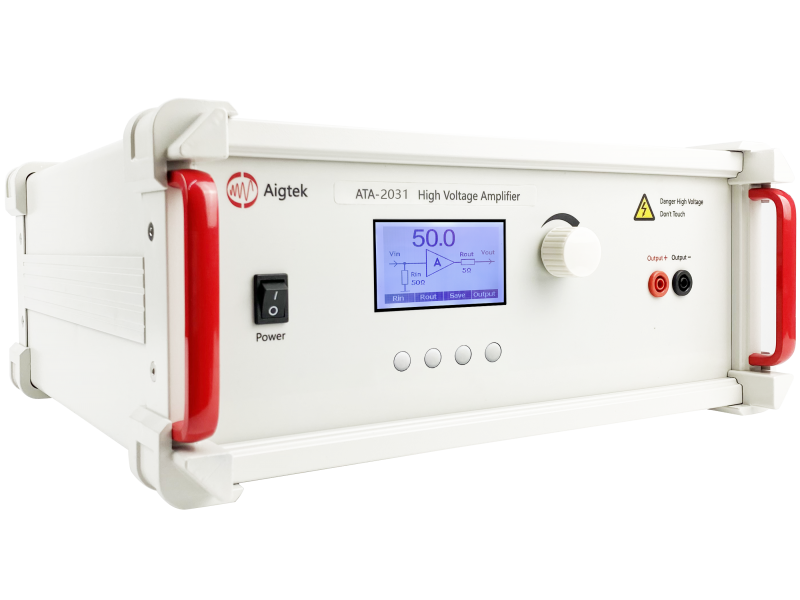

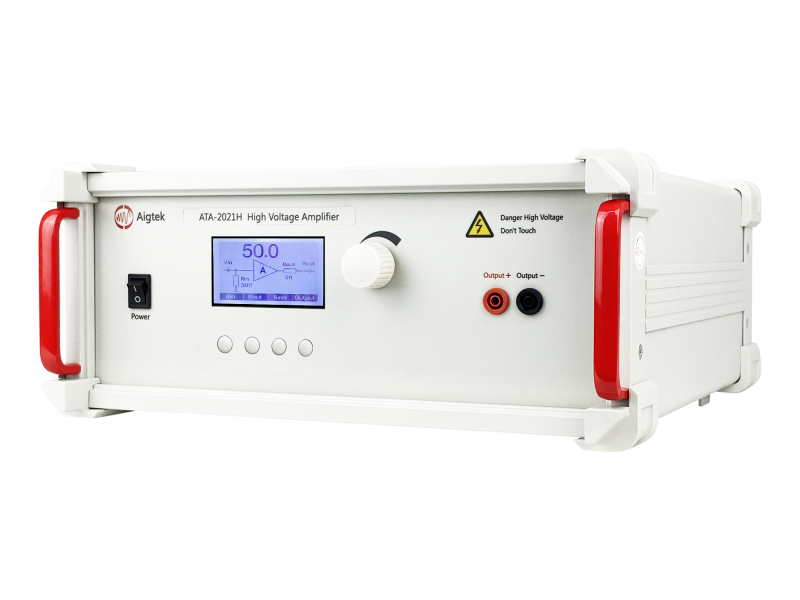

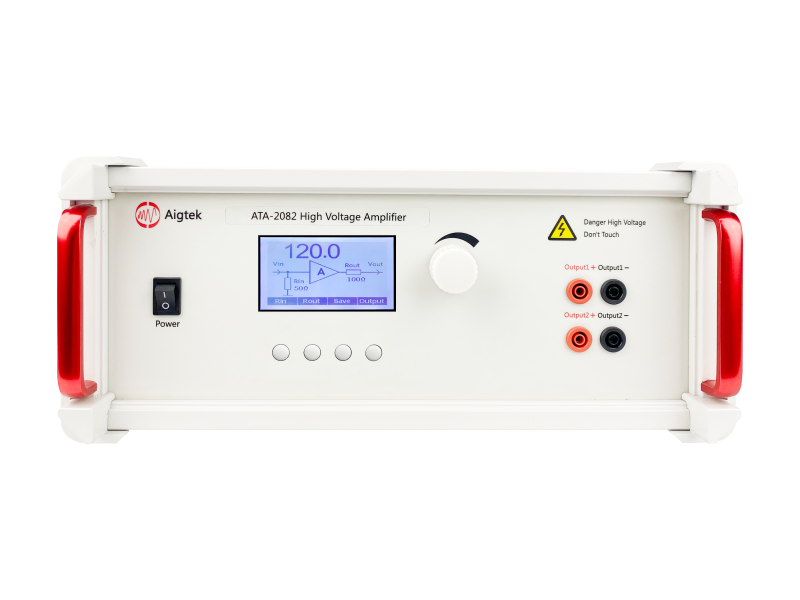

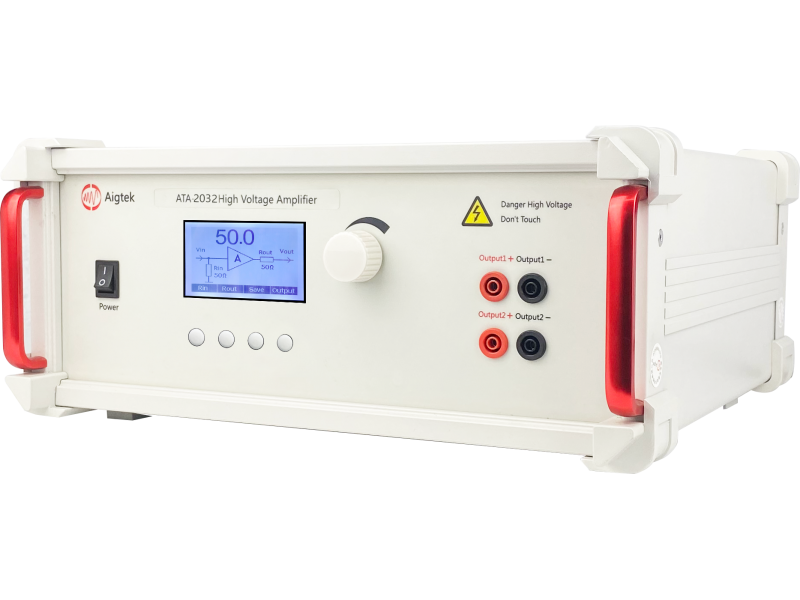

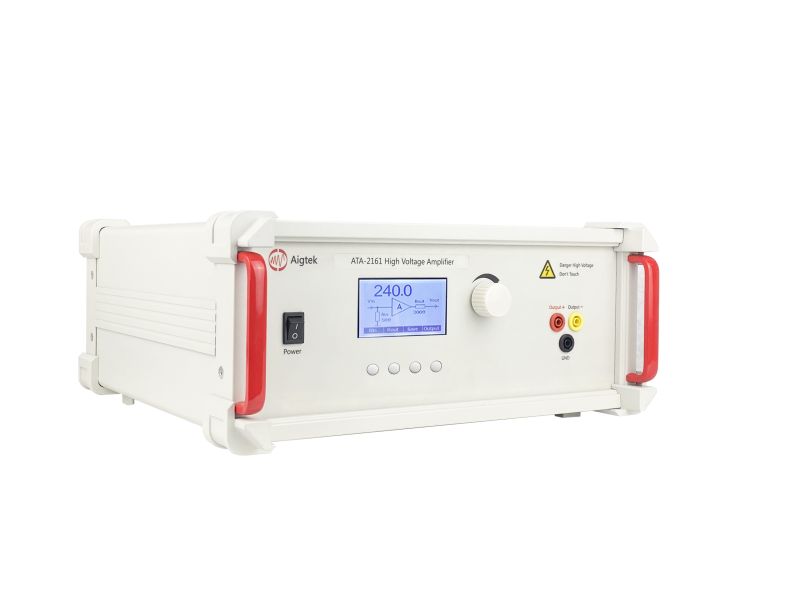

Przegląd produktu

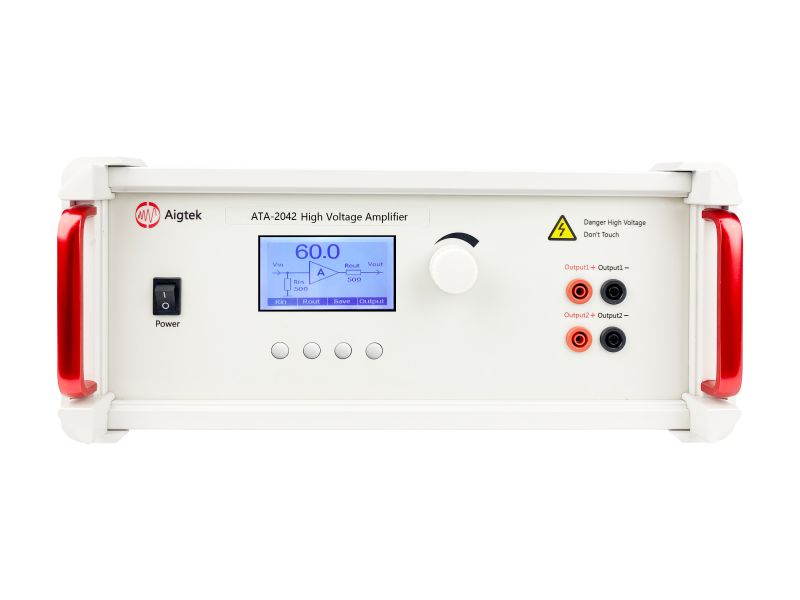

ATA-2000 to seria atrakcyjnych wzmacniaczy wysokiego napięcia od 200Vp-p do 1600Vp-p, mogących wzmocnić sygnały AC i DC. Wersje dostępne z pojedynczym lub podwójnym kanałem wyjściowym, podczas gdy podwójny kanał może wzmocnić i wyprowadzić 2 sygnały w tym samym czasie. Dodatkowo, maksymalne wyjście różnicowe generuję 1600 Vp-p (±800Vp) wysokiego napięcia i może napędzać obciążenie wysokiego napięcia. Wzmocnienie napięcia można regulować za pomocą sterowania numerycznego, a wspólne ustawienia można zapisać za pomocą jednego klawisza. W tym samym czasie, wyjście dwukanałowego wzmacniacza wysokiego napięcia może być również regulowane synchronicznie, co może być stosowane z głównym generatorem sygnału strumienia, aby zrealizować dokładne wzmocnienie sygnału.
Kluczowe cechy
- Szerokość pasma (-3dB) DC~1MHz
- Napięcie wyjściowe do 1600 Vp-p (±800Vp)
- Maksymalny prąd wyjściowy 500mAp(wyższy prąd może być dostosowany)
- Wysokonapięciowe, wielokanałowe (wyjście synchroniczne)
- Regulowana rezystancja wejścia i wyjścia
- Jeden przycisk zapisujący wspólne ustawienia
- Port monitorowania 100:1
Porównanie modeli
| Model | ATA-2021H | ATA-2022H | ATA-2031 | ATA-2032 | ATA-214 |
| Liczba kanałów | 1 | 2 | 1 | 2 | 1 |
| Forma wyjścia | Wyjście pojedyncze | Wyjście pojedyncze | Wyjście pojedyncze | ||
| Szerokość pasma | DC~1MHz | DC~500kHz | DC~500kHz | ||
| Napięcie | 200Vp-p(±100Vp) | 300Vp-p(±150Vp) | 400Vp-p (±200Vp) | ||
| Prąd | 500mAp(>50Hz) | 120mAp(>50Hz) | 300mAp(>50Hz) | ||
| Moc | 50Wp | 18Wp | 60Wp | ||
| Rezystancja wyjściowa |
50Ω /1kΩ (konfigurowalna) |
50Ω /2.5kΩ (konfigurowalna) | 10Ω /2.5kΩ (konfigurowalna) | ||
| Model | ATA-2041 | ATA-2042 | ATA-2081 | ATA-2082 | ATA-2161 |
| Liczba kanałów | 1 | 2 | 1 | 2 | 1 |
| Forma wyjścia | Wyjście pojedyncze | Wyjście pojedyncze | Wyjście różnicowe | ||
| Szerokość pasma | DC~500kHz | DC~200kHz | DC~150kHz | ||
| Napięcie | 400Vp-p(±200Vp) | 800Vp-p(±400Vp) | 1600Vp-p (±800Vp) | ||
| Prąd | 100mAp(>50Hz) | 40mAp(>50Hz) | 40mAp(>50Hz) | ||
| Moc | 20Wp | 16Wp | 32Wp | ||
| Rezystancja wyjściowa | 50Ω /2.5kΩ (konfigurowalna) | 100Ω /5kΩ (konfigurowalna) | 200Ω /10kΩ (konfigurowalna) | ||
Zastosowania
- Elektroniczne testy eksperymentalne dla uczelni i uniwersytetów
- Testy MEMS
- Testy ultradźwiękowe
- Napęd pola elektromagnetycznego
- Napęd piezoelektryczny ceramiczny

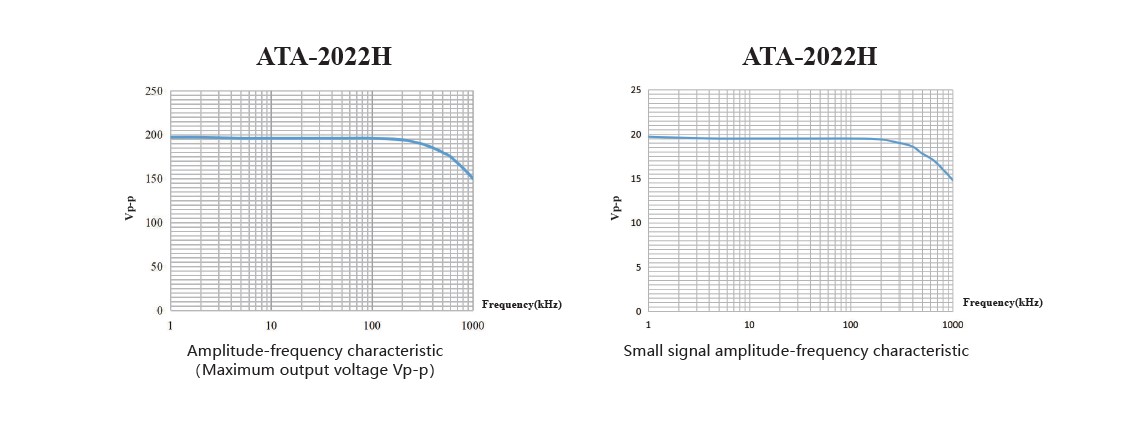

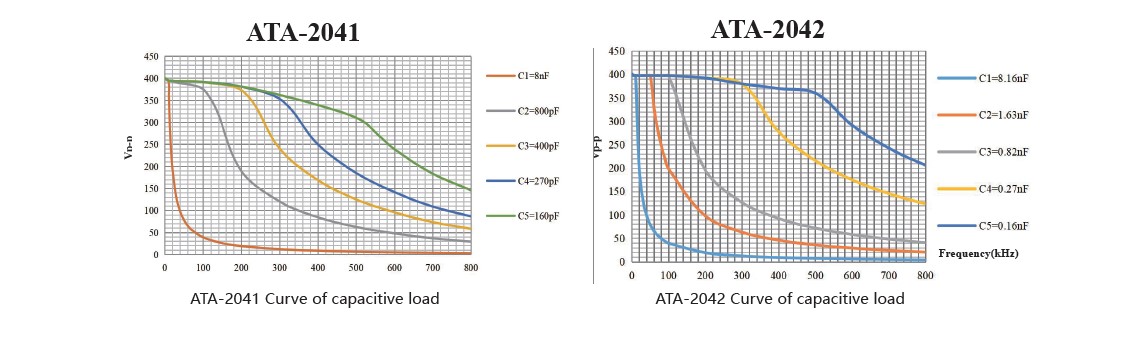

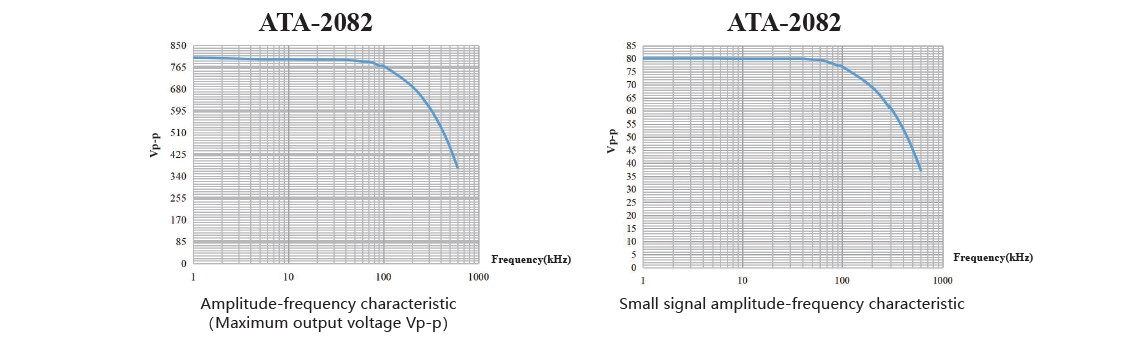

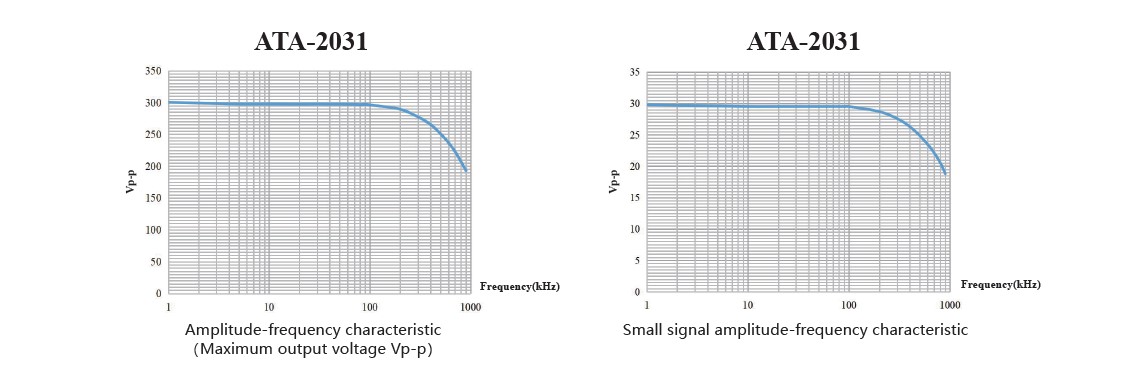

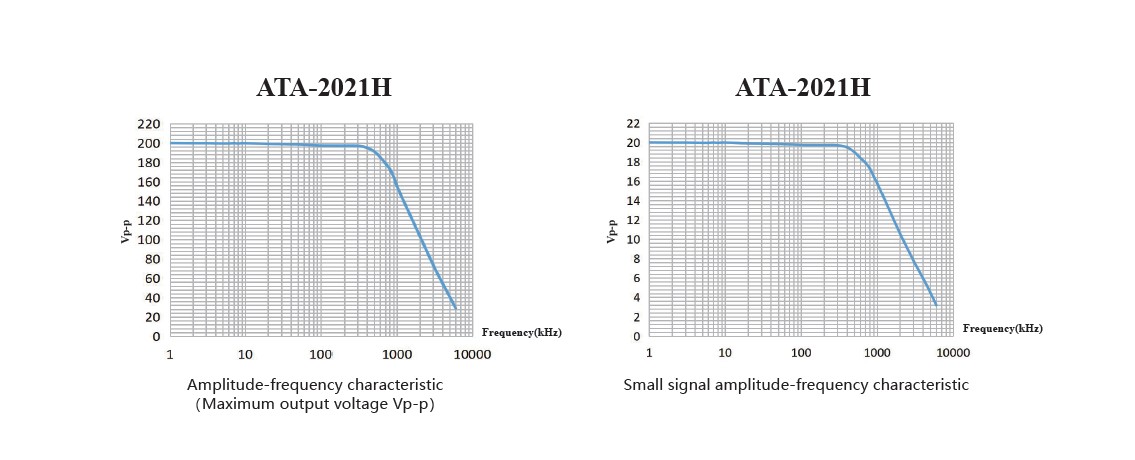

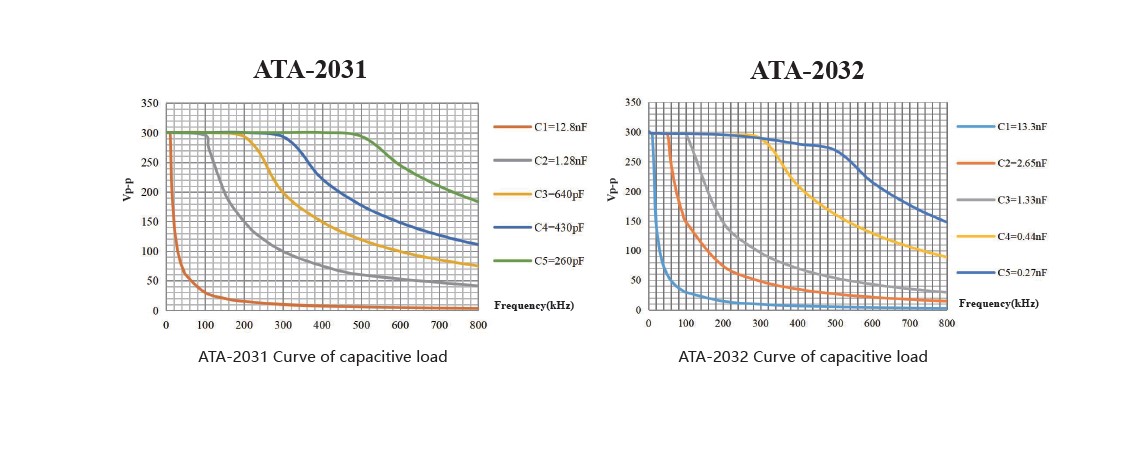

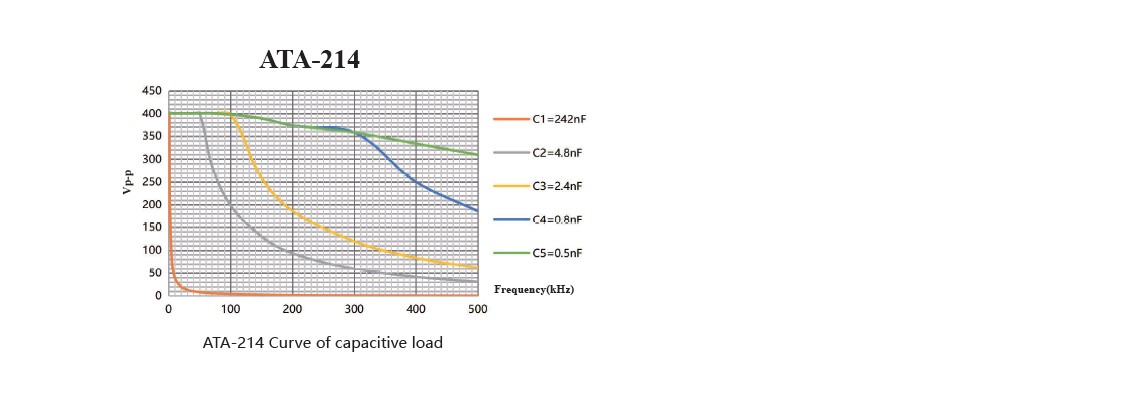

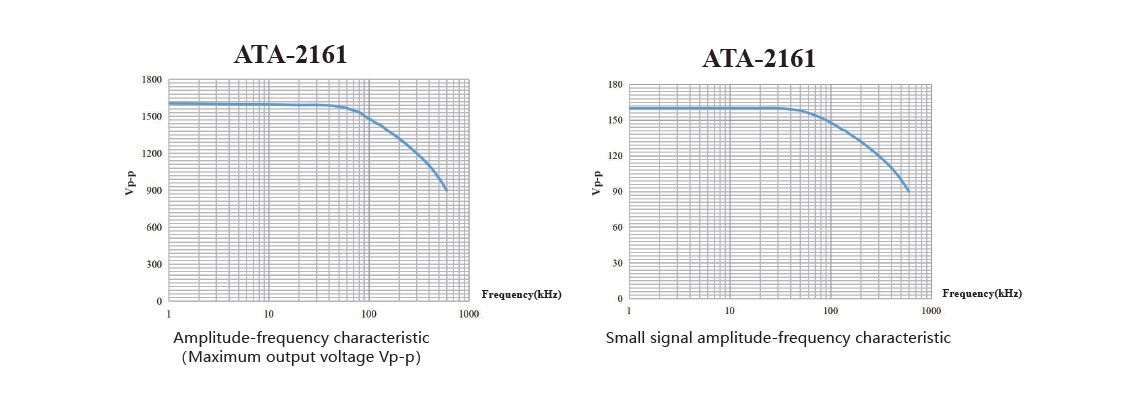

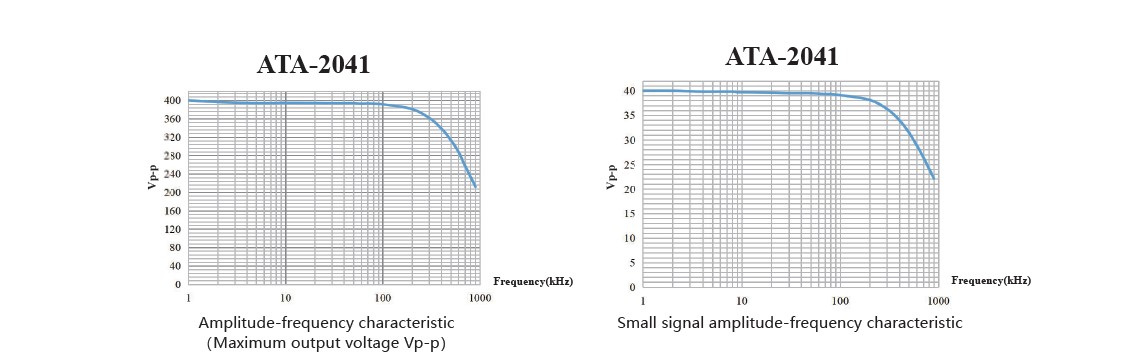

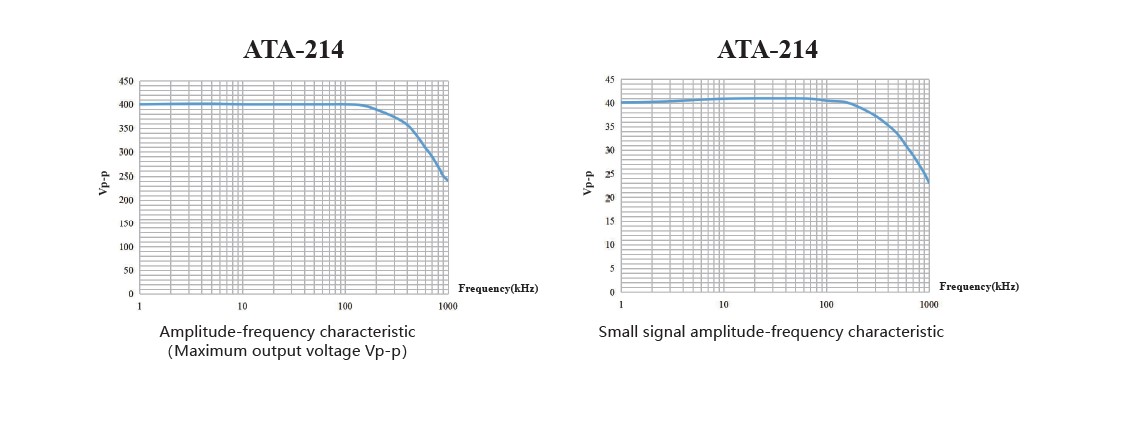

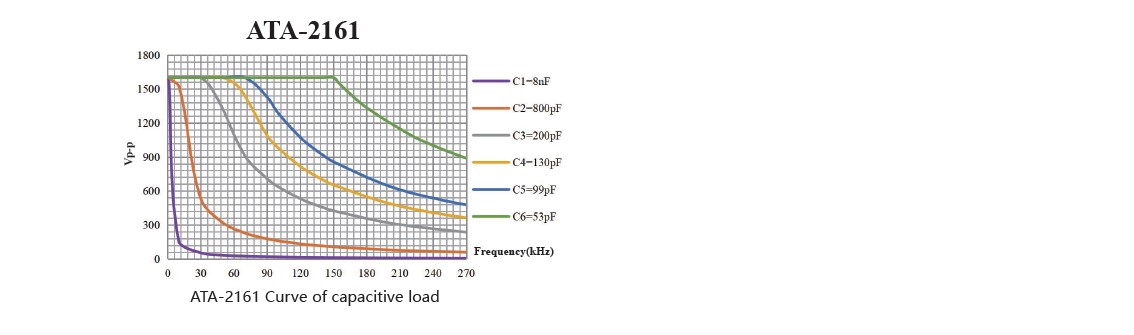

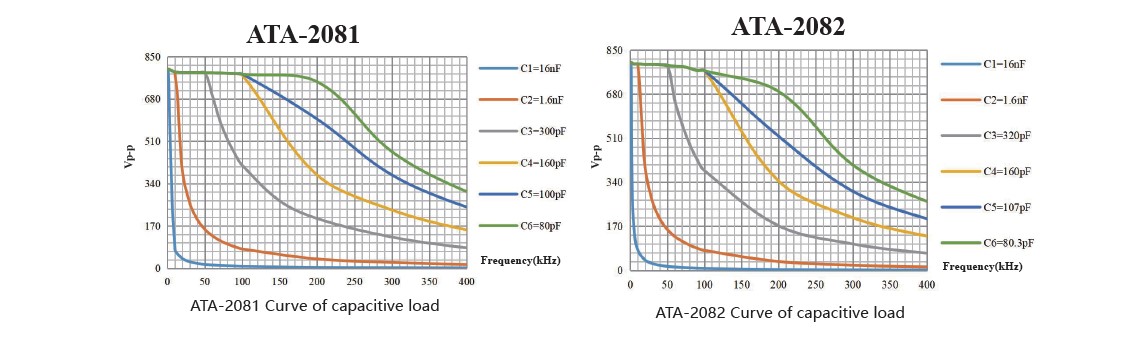

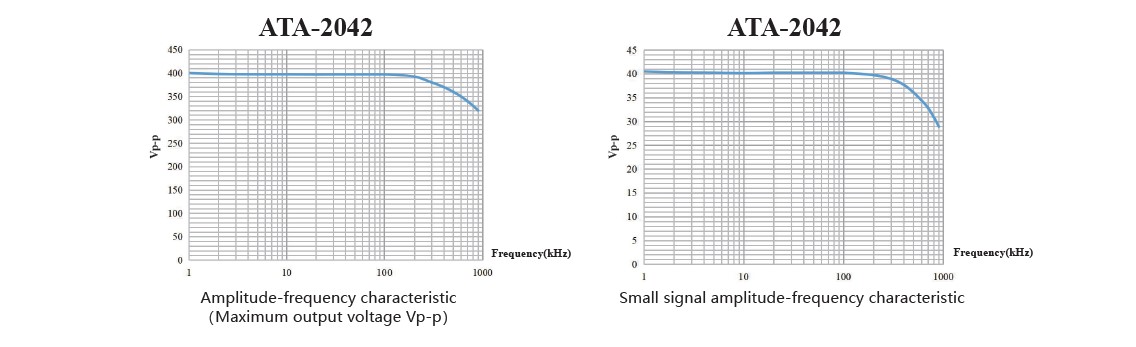

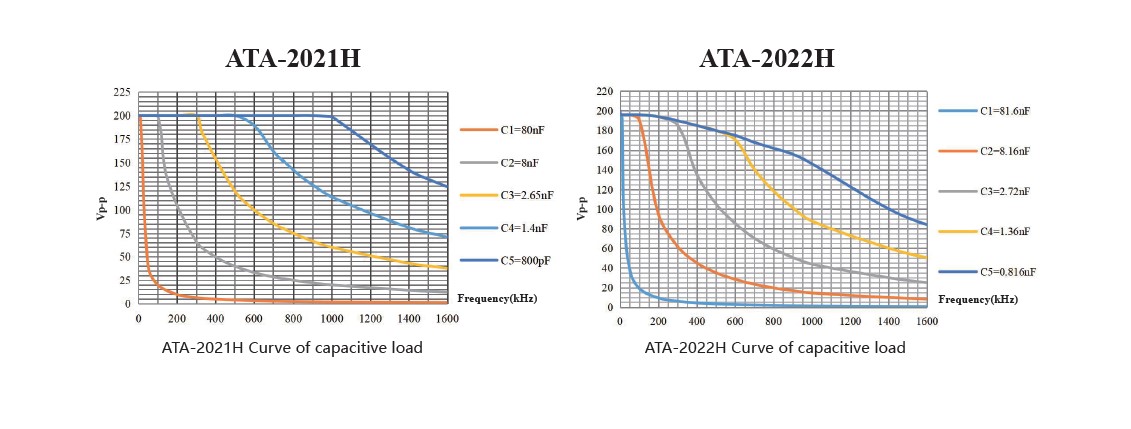

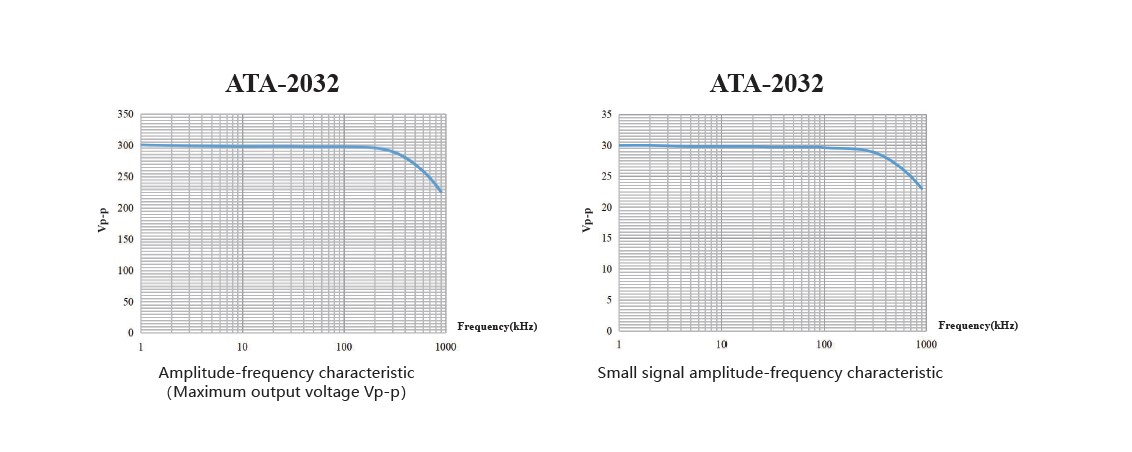

Prezentacja funkcji
