Przegląd produktu
J2113A to wzmacniacz (SFA), czyli izolator pętli masy, który zapewnia najlepszą izolację przy pomiarach niskiej impedancji. J2113A usuwa pętle grupowe związane z VNA i oscyloskopami, które występują w wielu różnych typach konfiguracji testowych. Pętle mas są często ukryte i trudne do wychwycenia, a mogą znacząco wpływać na wyniki pomiarów, jeśli nie zostaną uwzględnione. Pasmo przenoszenia J2113A, jak pokazano poniżej, jest płaskie w zakresie od DC do ponad 800MHz, przy zachowaniu impedancji 50Ohm na wejściu i wyjściu, co zapewnia dokładne, niskoszumowe pomiary. Pozwala to na pomiary zarówno niższych jak i wyższych częstotliwości niż te osiągalne przy użyciu transformatora wspólnego trybu pracy. J2113A wspiera pomiary sieci dystrybucji zasilania (PDN), pomiary komponentów, testy PSRR i wiele innych zastosowań.
Kluczowe cechy
- Eliminacja pętli uziemienia DC do 1Hz
- Działanie do 800MHz (-3dB)
- Obsługuje pomiar impedancji 2 portów Shunt Thru wymagany w sieciach dystrybucji zasilania (PDN).
- Współpracuje z wszystkimi typami urządzeń testowych do eliminacji pętli mas, takimi jak analizatory sieci, oscyloskopy i analizatory widma
- Popularny dla oscyloskopów – izoluje masy sond – J2113A jest zoptymalizowany pod kątem odpowiedzi impulsowej
- Doskonały do pomiarów komponentów
- Doskonałe parametry CMMR

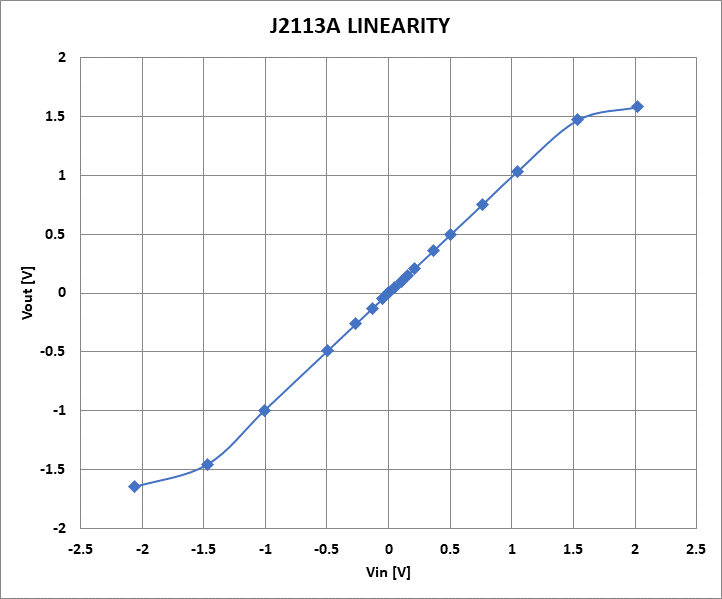

Wybrane parametry
| Model | J2110A |
| Zalecana szerokość pasma | DC-800 MHz (-3dB), DC-700MHz (-1dB) |
| Maksymalne napięcie | 1,9V |
| CMRR | > 57dB |
| Maksymalne napięcie absolutne | +/- 2V |
| Zakres temperatury | 0-50 st. C |
| Maksymalna wysokość | ok. 1800 m |
* Parametry przy poziomie wejściowym -10dBm.
