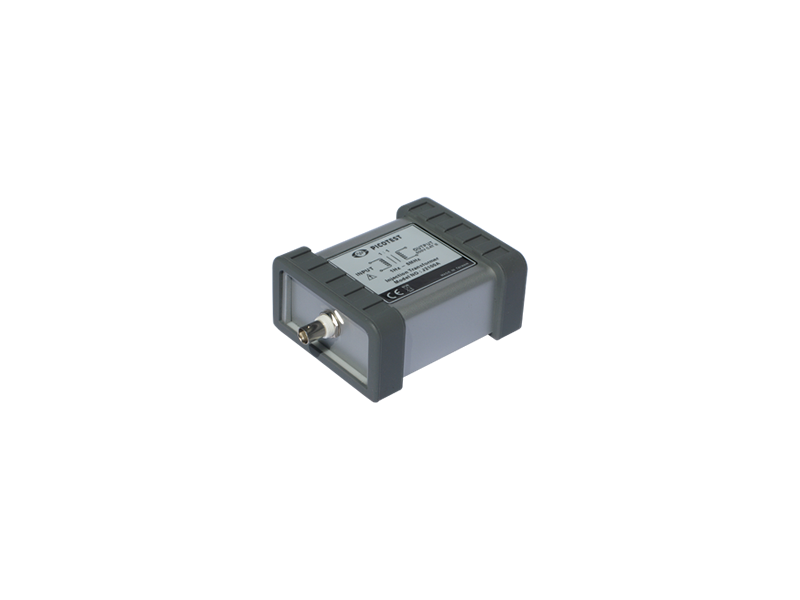

Przegląd produktu
Transformator iniekcyjny jest obecnie najczęściej stosowany przy podłączeniu analizatora sieci do badanego obwodu i jest wykorzystywany głównie do pomiarów stabilności pętli sterowania. Celem transformatora jest „wstrzyknięcie” sygnału do mierzonej pętli sterowania bez wpływu na jej działanie. Aby to osiągnąć w odpowiednim stopniu, transformator jest izolowany i dlatego może pracować przy wysokim napięciu, np.: po przeprowadzeniu Poprawy współczynnika mocy (PFC). Takie napięcie często wynosi blisko 400 VDC. Napięcia pomiarowe przekraczające napięcie znamionowe wejść FRA wymagają sond tłumiących.
Użyteczna szerokość pasma transformatora iniekcyjnego jest zwykle znacznie większa niż granica częstotliwości 3dB. Wynika to z faktu, że sam transformator znajduje się poza obszarem pomiaru, co prowadzi do błędnego przekonania, że transformator jest elementem niekrytycznym.
Szerokość pasma transformatora jest silnie związana z impedancją końcową. Większość analizatorów sieci zapewnia impedancję źródła oscylatora 50 Ohm. Przyjmując taką impedancję optymalny rezystor końcowy wynosi 5 omów. To znacznie tłumi wpuszczany sygnał, co jest generalnie korzystne, ponieważ częstym błędem w pomiarach Bode’a jest stosowanie zbyt dużego sygnału. Dodatkową korzyścią wynikającą z tak małej wartości jest to, że rezystor może być pozostawiony w obwodzie przez cały czas, co upraszcza podłączenie do analizatora sieci i nie wpływa znacząco na napięcie wyjściowe badanego obwodu.
Kluczowe cechy J2100A
- 1Hz – obsługuje regulatory PFC
- 5MHz – wystarczająco wysoka częstotliwość dla większości zasilaczy i regulatorów
- Zakres 23 oktaw
- Niskie zniekształcenia dla najwyższej precyzji
- Zakończenie 5 Ohm zapewnia minimalny wpływ na pętlę
- Zawiera tłumienie zapewniające pomiar małych sygnałów
Kluczowe cechy J2101A
- 10Hz – obsługuje zasilacze off-line
- 5MHz – wystarczająco wysoka częstotliwość nawet dla najnowocześniejszych regulatorów
- Zakres 23 oktaw
- Niskie zniekształcenia dla najwyższej precyzji
- Zakończenie 5 Ohm zapewnia minimalny wpływ na pętlę
- Zawiera tłumienie zapewniające pomiar małych sygnałów
Wybrane parametry
Dla poziomu wejścia -10dBm
| Model | J2100A | J2101A |
| DCR | ||
| Stosunek | 1:1 | 1:1 |
| Impedancja kończąca | 5 OHM | 5 OHM |
| Szerokość pasma | 1Hz – 5MHz (Zakończona w 5 OHM) 10Hz – 5MHz (Zakończona w 50 OHM) |
10Hz – 45MHz (Zakończona w 5 OHM) 60Hz – 45MHz (Zakończona w 50 OHM) |
| Napięcie izolacji | 600V | 600V |
| Pojemność izolacji | 390pF@1KHz | 150pF@1KHz |
| Prąd stały | 10mA | 10mA |
| Zakres temperatury | 0-50 st. C | 0-50 st. C |
| Maksymalna wysokość | ok. 1800 m | ok. 1800 m |
*Górna granica szerokości pasma ostatecznie zależy od połączenia pomiędzy iniektorem a urządzeniem testowanym.

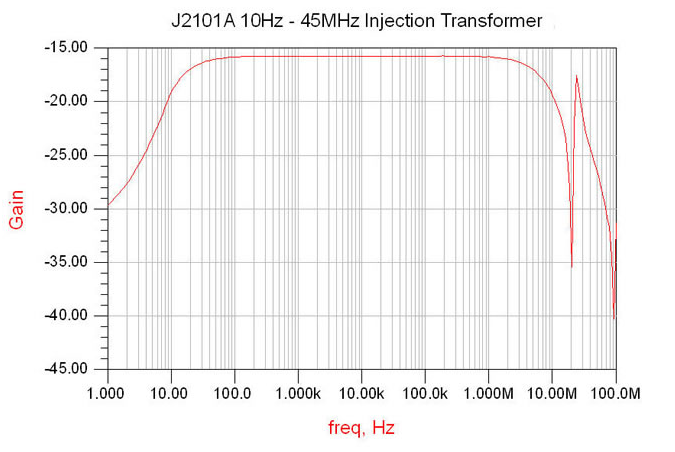

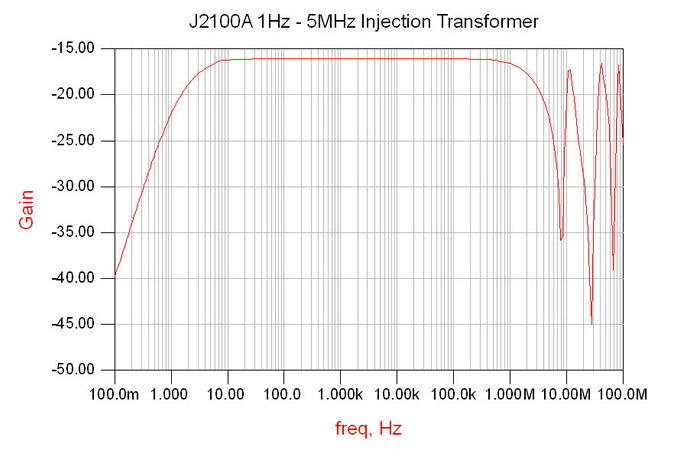

Wykresy dla J2100A i J2101A
