Przegląd produktu
Kabel USB Type-C daje konsumentom lepsze doświadczenie w przesyłaniu danych, udostępnianiu mediów czy ładowaniu urządzeń mobilnych za pomocą kabla USB. Jest kompatybilny z DisplayPort, MHL, Thunderbolt 3 itp. W przyszłości USB-C zastąpi prawdopodobnie więcej interfejsów transmisyjnych.

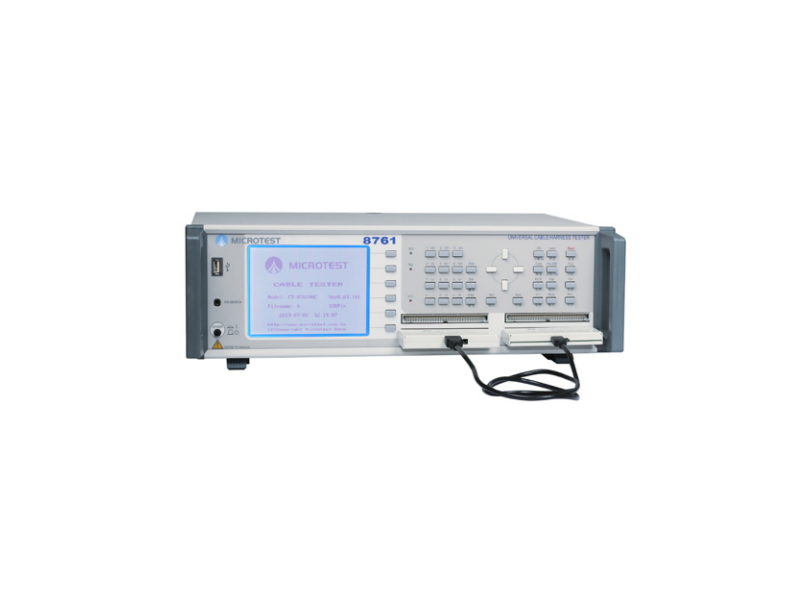

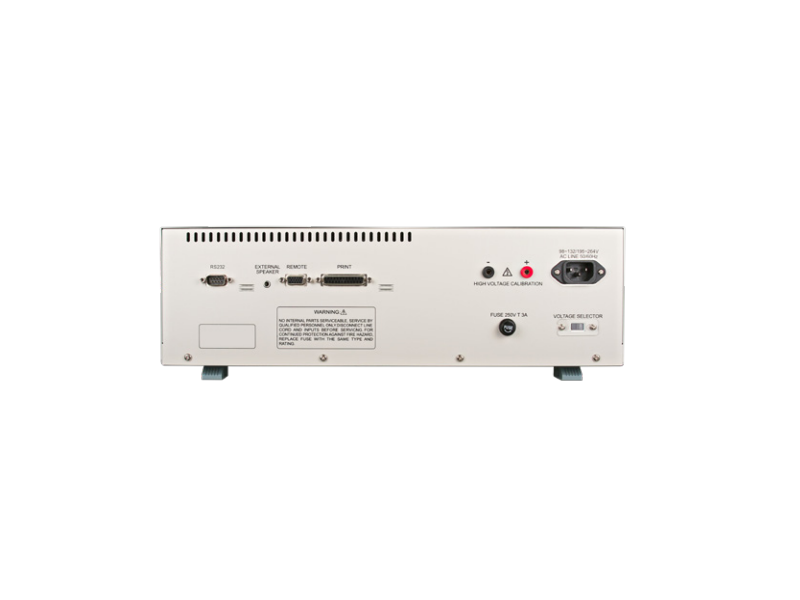

Microtest Cable Tester 8761 NAC to wielofunkcyjny przenośny tester do kabli posiadający rozwiązanie testowe zaprojektowane dla produktów USB typu C. Umożliwia nie tylko wskazanie słabo przetwarzającego produktu, ale także stan O / S między każdym kontaktem i składnik ochrony wokół E-Mark IC.
Tester Kabli typu USB-C Microtest 8761NAC wykorzystuje czteroprzewodową technologię pomiarową i umożliwia rozpoznawanie orientacji pętli złącza po obu stronach złącza USB typu C oraz oferuje wydajne testy zwarciowe. Zapewnia punkty testowe dla 64/128 połączeń. Oferuje maksymalne napięcie wytrzymywane AC 700V i maksymalne napięcie wytrzymywane DC 1000V. Urządzenie jest wyposażone w moduł rozszerzenia źródła prądu FX-000C28 2w1, który zapewnia możliwość wykonywania testów ciągłości, obwodu otwartego/zwartego, bezpiecznego napięcia wytrzymywanego izolacji, rezystancji RA i kondensatora filtrującego na kablach/złączach USB typu C.
Dodatkowo wybierając moduł rozszerzeń źródła prądu FX-000C28 2w1, możliwe jest przeprowadzenie testów rezystancji wewnętrznej spadku napięcia 5 A, w celu upewnienia się, że nadmierna rezystancja wewnętrzna nie wpływa negatywnie na ogólną wydajność kabla lub wiązki oraz umożliwia odczytu kodu VDO dla E-Marker IC na kablach USB typu C.
W zakładce „Do pobrania” znajdziesz rozwiązania testowe z użyciem testera 8761 NAC.
Kluczowe cechy
- 4-przewodowy pomiar przewodności 1mΩ-52Ω
- Pin testowy 64/128
- Liczba plików testowych do 500 zestawów
- Zastosowanie oprzyrządowania/przystawek FX-000C21/FX000C22
- Automatyczna identyfikacja normalnej lub odwrotnej wtyczki przewodu lub złącza
- Elementy pomiarowe: Open/Short, Conductance, Components, AC Hipot, DC izolacja/Hipot, Szybka przewodność, Intermittence, O/S oraz Quick Intermittence obwód otwarty
- Testy wielu DUT – 4 (standard) / rozszerzenie 14 (opcja)
- Host USB przechowuje pliki ustawień i może aktualizować firmware
- Obsługa funkcji skanowania i drukowania kodów kreskowych
- Zewnętrzne pole ekspansji prądu do pomiaru drutu kubełkowego
Specyfikacje
| Model | 8761 NAC |
| Przewodność | 1mΩ-52Ω |
| Konduktancja przerywania | 1mΩ-52Ω |
| Tryb pomiaru | 4-wire |
| Test Pin | 64/128 |
| Napięcie AC | 100-700V |
| Napięcie DC | 50-1000V |
| Dokładność wyjścia HIPOT | ±5% |
| Dokładność pomiaru HIPOT | ±5% |
| Rated output | 5Vdc |
| Czas pomiaru HIPOT | 0.01 sec-60 sec |
Prezentacja funkcji
Rozwiązanie testowe USB typu C (opcja FX-000C28)

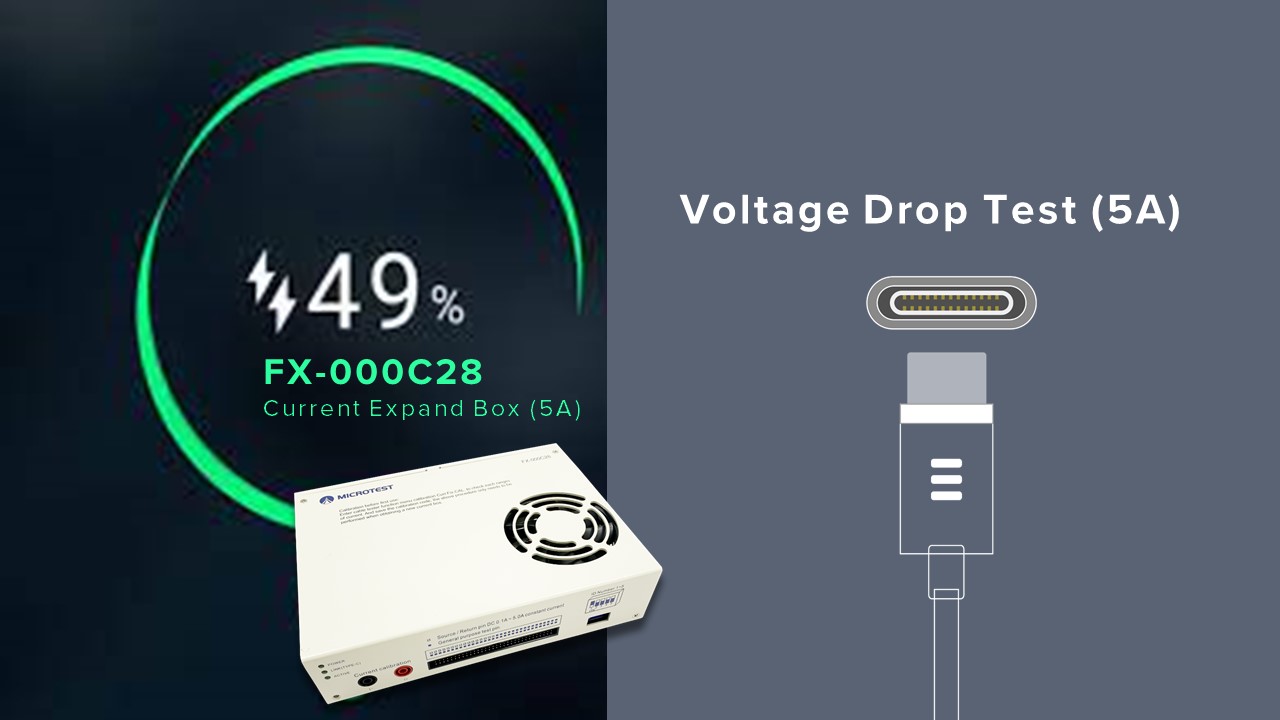

FX-000C28 2-in-1 Current Expand Box
- Test spadku napięcia (5A)
- Test danych E-Marker’s VDO
Nauka testowania kodu USB Type-C E-Marker IC;
Odczytanie danych VDO E-Markera przy użyciu FX-000C28
Umożliwia Pomiar różnicy napięć i rezystancji wewnętrznej (FX-000C28);
Różnica napięć i rezystancja są ważnymi danymi dla jakości

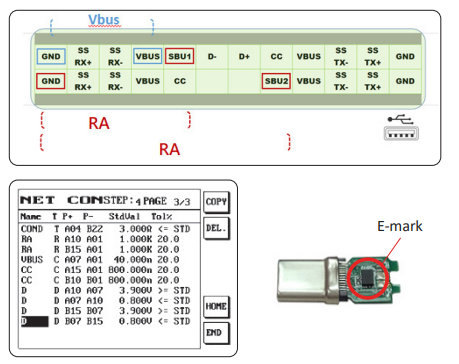

E-mark IC USB Type-C
Ze względu na różne tryby ładowania, które mogą spowodować uszkodzenie kabla i użytkownika, USB Type-C wymaga wstawienia E-Mark IC w celu kontroli działania. Kontrola układu zabezpieczającego wokół E-Mark IC jest bardzo ważna. Producent bardzo poważnie podchodzi do jakości elementów zabezpieczających wokół E-Mark IC.
- Dioda izolacyjna
- Rezystancja RA
- Kondensator filtrujący linię sygnałową do linii masy
Microtest Cable Tester 8761NAC to wielofunkcyjny przenośny tester. Nie tylko wykrywa słabe przetwarzanie produktu, ale także stan O/S pomiędzy każdym stykiem i elementem ochronnym wokół E-Mark IC. Przenośny przyrząd biurkowy obejmujący przewodzenie, Hi-Pot, komponent, wielofunkcyjny tester spełniający inspekcję wiązki USB typu C.
8761NAC to wielofunkcyjne urządzenie testowe dla USB typu C
- Nauka pętli dla testu O/S
- Test ciągłości
- Szybki test rozłączenia
- AC HI-POT Maximum700V
- DC HI-POT Maksymalnie 1000V
- Izolacja DC Maksymalnie 1,2 GΩ
- 1KΩ Rezystancja RA
- Napięcie diody 0V~6.8V
- Przewód sygnałowy TxRx do równoważnej pojemności Gnd
- Wysokoprądowa przerwa napięciowa / rezystancja
