Przegląd produktu

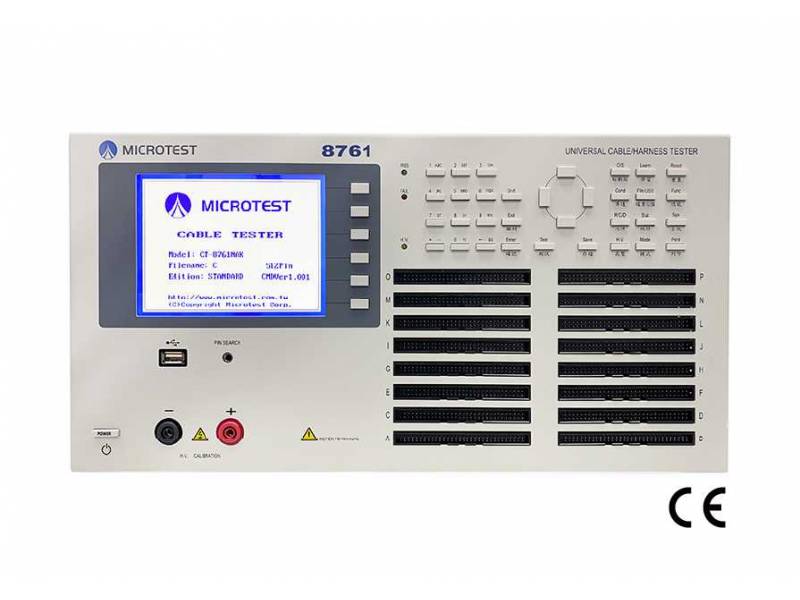

Tester Kabli Microtest 8761NK z serii 8761K wykorzystuje 4-przewodową technologię testowania do pomiaru ciągłości między punktami złącza. Urządzenie posiada 512 piny testowe, skanowanie niskiej rezystancji i napięcie wytrzymywane DC do 1000V.
Tester wiązek kablowych MICROTEST serii 8761K wykorzystuje precyzyjną czteroprzewodową technologię pomiarową do wykonywania kompleksowych testów charakterystyk elektrycznych wiązek kablowych o niskich poziomach rezystancji rzędu 1 mΩ. Możliwości testowania obejmują test ciągłości, obwód otwarty/zwarty, bezpieczne napięcie wytrzymywane AC/DC, pomiar rezystancji izolacji IR oraz testowanie komponentów (rezystor/kondensator/dioda).Punkty testowe są wybierane do 512 punktów, z maksymalnym wyjściowym napięciem wytrzymywanym AC 700V i maksymalnym wyjściowym napięciem wytrzymywanym DC 1000V. Obsługuje oprogramowanie do łączności z komputerem PC i skanowanie kodów kreskowych, spełniając wymagania zautomatyzowanego testowania linii w produkcji przewodów i złączy.
W zakładce „Do pobrania” znajdziesz rozwiązania testowe z użyciem testera 8761.
Kluczowe cechy
- 4-przewodowy pomiar przewodności 1mΩ-52Ω
- skanowanie niskiej rezystancji 1mΩ-52Ω
- Pin testowy 512
- Liczba plików testowych do 500 zestawów
- Elementy pomiarowe: Open/Short, Conductance, Components, AC Hipot, DC izolacja/Hipot, Szybka przewodność, Intermittence O/S oraz Quick Intermittence obwód otwarty
- Testy wielu DUT – 4 (standard) / rozszerzenie 14 (opcja)
- Host USB przechowuje pliki ustawień i może aktualizować firmware
- Obsługa funkcji skanowania i drukowania kodów kreskowych
- Zewnętrzne pole ekspansji prądu do pomiaru drutu kubełkowego
Specyfikacje
| Model | 8761NK | 8761NAK |
| Przewodność | 1mΩ-52Ω | |
| Konduktancja przerywania | 1mΩ-52Ω | |
| Low resistance Scanning | Zakres pomiaru: 10mΩ-52Ω/ current signal 10mA | |
| Tryb pomiaru | 4-wire | |
| Test Pin | 512 | |
| Napięcie AC | – | 100-700V |
| Napięcie DC | 50-1000V | 50-1000V |
| Dokładność wyjścia HIPOT | ±5% | |
| Dokładność pomiaru HIPOT | ±5% | |
| Arcing detection | 1-48 | |
| Rated output | 5Vdc | |
| Czas pomiaru HIPOT | 0.01 sec-60 sec | |
Prezentacja funkcji
4-przewodowe skanowanie niskiej rezystancji 10mΩ-52Ω
- Pomiar 4-przewodowy, pozwalający uniknąć problemów z rezystancją spowodowanych dostosowaniem przewodów oprzyrządowania, niska rezystancja 1mΩ.
- Test niskiej rezystancji: Wykrywa przerwę/zwarcie w punkcie styku terminala.
Open/Short Test
Test przerwy/zwarcia: Sprawdza, czy styk przewodu działa prawidłowo.
HI-pot Test
Zapewnia stabilne wysokie napięcie na kablu, aby upewnić się co do jakości testowanego urządzenia.
– Izolacja DC
Wynik zostanie oceniony na podstawie rezystancji izolacji. Wada rezystancji izolacji może spowodować przebicie DUT lub prąd upływu pod wysokim napięciem.
– Test łuku elektrycznego
Niektóre wysoce precyzyjne produkty dla przemysłu motoryzacyjnego i wojskowego nie mogą zaakceptować łuku elektrycznego pod wysokim napięciem.
