Przegląd produktu

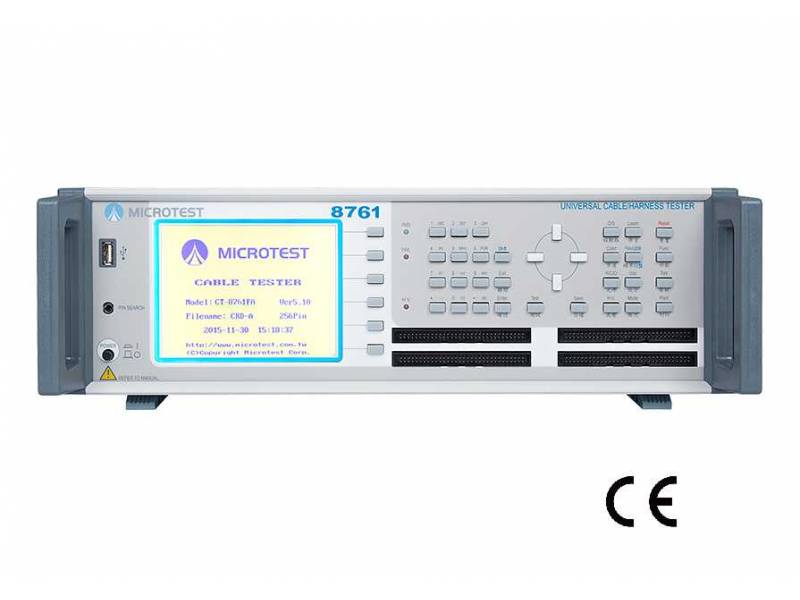

Tester Kabli Microtest 8761N z serii 8761 wykorzystuje 4-przewodową technologię testowania do pomiaru ciągłości między punktami złącza. Urządzenie posiada 64/128/256 piny testowe i napięcie wytrzymywane DC do 1000V.
Tester wiązek kablowych MICROTEST serii 8761 wykorzystuje precyzyjną czteroprzewodową technologię pomiarową do wykonywania kompleksowych testów charakterystyk elektrycznych wiązek kablowych, spełniając niski poziom rezystancji 1mΩ. Możliwości testowania obejmują impedancję ciągłości, obwód otwarty/zwarty, bezpieczne napięcie wytrzymywane AC/DC, pomiar rezystancji izolacji IR oraz testowanie komponentów (rezystor/kondensator/dioda). Punkty testowe można wybierać spośród 64/128/256 opcji, z maksymalnym wyjściowym napięciem wytrzymywanym AC 1000V i maksymalnym wyjściowym napięciem wytrzymywanym DC 1500V. Obsługuje oprogramowanie do łączności z komputerem PC i skanowanie kodów kreskowych, spełniając wymagania zautomatyzowanego testowania linii w produkcji przewodów i złączy.
W zakładce „Do pobrania” znajdziesz rozwiązania testowe z użyciem testera 8761.
Kluczowe cechy
- 4-przewodowy pomiar przewodności 1mΩ-52Ω
- Pin testowy 64/128/256
- Liczba plików testowych do 500 zestawów
- Elementy pomiarowe: Open/Short, Conductance, Components, AC Hipot, DC izolacja/Hipot, Szybka przewodność, Intermittence O/S oraz Quick Intermittence obwód otwarty
- Testy wielu DUT – 4 (standard) / rozszerzenie 14 (opcja)
- Host USB przechowuje pliki ustawień i może aktualizować firmware
- Obsługa funkcji skanowania i drukowania kodów kreskowych
- Zewnętrzne pole ekspansji prądu do pomiaru drutu kubełkowego
Specyfikacje
| Model | 8761N | 8761NA | 8761FA |
| Przewodność | 1mΩ-52Ω | ||
| Konduktancja przerywania | 1mΩ-52Ω | ||
| Tryb pomiaru | 4-wire | ||
| Test Pin | 64/128/256 | ||
| Napięcie AC | – | 100-700V | 100-1000V |
| Napięcie DC | 50-1000V | 50-1000V | 50-1500V |
| Dokładność wyjścia HIPOT | ±5% | ||
| Dokładność pomiaru HIPOT | ±5% | ||
| Rated output | 5Vdc | ||
| Czas pomiaru HIPOT | 0.01 sec-60 sec | ||
Prezentacja funkcji
4-przewodowy pomiar
- Pomiar 4-przewodowy, pozwalający uniknąć problemów z rezystancją spowodowanych dostosowaniem przewodów oprzyrządowania, niska rezystancja 1mΩ.
- Dzięki pomiarowi 4-przewodowemu wartość rezystancji przewodzenia jest dokładniejsza, wartość jest wyświetlana z dokładnością do trzeciego miejsca po przecinku.
Skrzynka rozszerzająca do testowania wielu urządzeń DUT (opcja F874001)
Istnieje możliwość zakupienia skrzynki rozszerzającej do testowania wielu urządzeń DUT
Tester kabli 8761 to wielofunkcyjne urządzenie testowe
- testu Open/Short
- Test ciągłości
- Szybki komponentów
- AC HI-POT
- DC HI-POT
- Rezystancja Izolacji/ Hipot
- Szybka przewodność
- Intermittence O/S
- Quick Intermittence w obwodzie otwartym
