Przegląd produktu

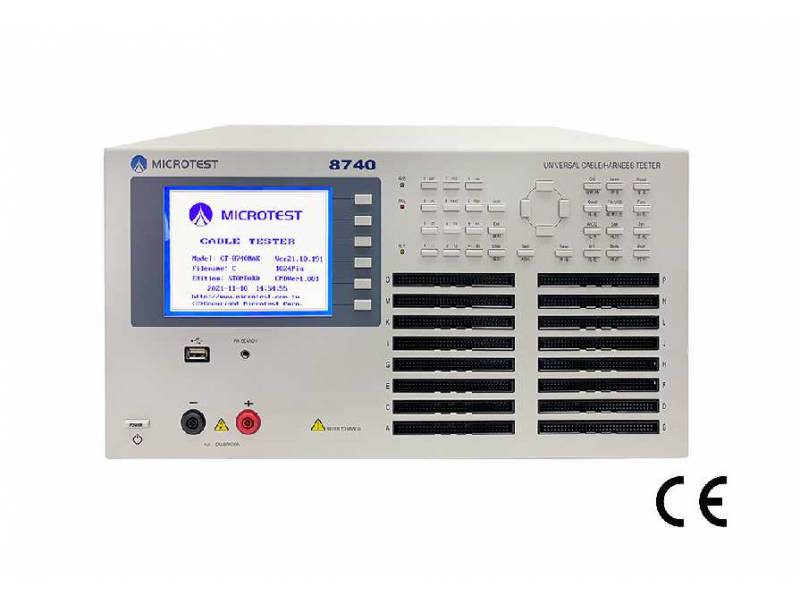

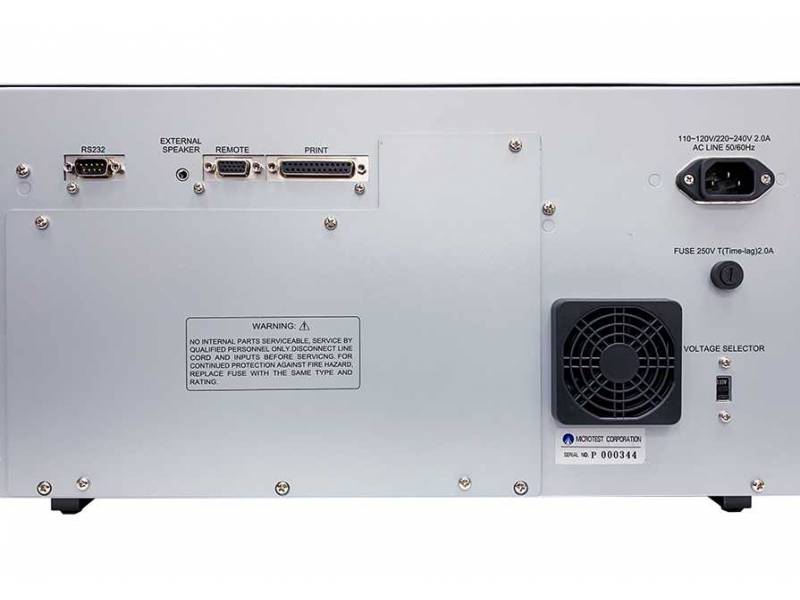

Tester Kabli Microtest 8740NAK z serii 8740K wykorzystuje 2-przewodową technologię testowania do pomiaru ciągłości między punktami złącza. Urządzenie posiada 512 piny testowe, skanowanie niskiej rezystancji, napięcie AC: 700V i napięcie wytrzymywane DC do 1000V.
Tester wiązek kablowych MICROTEST serii 8740K wykorzystuje precyzyjną dwuprzewodową technologię pomiarową i jest odpowiedni dla produktów, które nie wymagają pomiarów bardzo niskiej rezystancji, biorąc pod uwagę czynniki kosztowe urządzenia testującego. Możliwości testowania obejmują impedancję ciągłości, obwód otwarty/zwarty, bezpieczne napięcie wytrzymywane AC/DC, pomiar rezystancji izolacji IR oraz testowanie komponentów (rezystor/kondensator/dioda). Punkty testowe można wybierać spośród 1024 opcji, z maksymalnym wyjściowym napięciem wytrzymywanym AC 700V i maksymalnym wyjściowym napięciem wytrzymywanym DC 1000V. Obsługuje oprogramowanie do łączności z komputerem PC i skanowanie kodów kreskowych, spełniając wymagania zautomatyzowanego testowania linii w produkcji przewodów i złączy.
W zakładce „Do pobrania” znajdziesz rozwiązania testowe z użyciem testera 8740K.
Kluczowe cechy
- 2-przewodowy pomiar przewodności 100mΩ-52Ω
- Funkcja automatycznej diagnostyki i korekcji
- 1024 piny testowe
- Liczba plików testowych do 500 zestawów
- Elementy pomiarowe: Open/Short, Conductance, Components, AC Hipot, DC izolacja/Hipot, Szybka przewodność, Intermittence O/S oraz Quick Intermittence obwód otwarty
- Test bezpieczeństwa (AC Hipot / DC Hipot / IR / prąd upływu)
- Testy wielu DUT – 4 (standard) / rozszerzenie 14 (opcja)
- Host USB przechowuje pliki ustawień i może aktualizować firmware
- Obsługa funkcji skanowania i drukowania kodów kreskowych
- Automatyczna identyfikacja normalnej lub odwrotnej wtyczki przewodu lub złącza
Specyfikacje
| Model | 8740NK | 8740NAK |
| Przewodność | 100mΩ-52Ω | |
| Konduktancja przerywania | 100mΩ-52Ω | |
| Tryb pomiaru | 2-wire | |
| Test Pin | 1024 | |
| Napięcie AC | – | 100-700V |
| Napięcie DC | 50-1000V | 50-1000V |
| Dokładność wyjścia HIPOT | ±5% | |
| Dokładność pomiaru HIPOT | ±5% | |
| Arcing detection | Tak | |
| Rated output | 5Vdc | |
| Czas pomiaru HIPOT | 0.01 sec-60 sec | |
Prezentacja funkcji/Zastosowanie

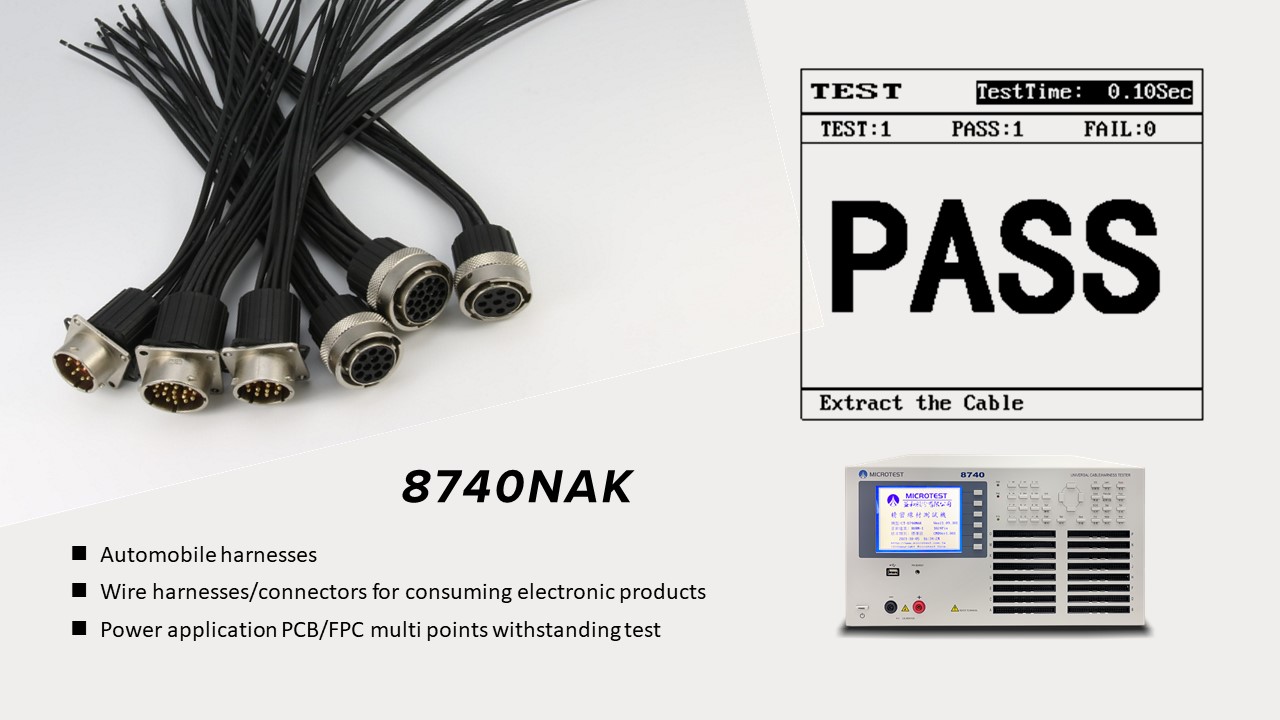

Wiązki przewodów samochodowych (Automobile harnesses)
Większość wiązek wykonana jest z miedzi. Kilka do kilkunastu cienkich wiązek zostało pokrytych plastikową rurką izolacyjną. Są one miękkie i niełatwe do złamania. Normalne pole przekroju wynosi 0,5, 0,75, 1,0, 1,5, 2,0, 2,5, 4,0, 6,0. Wszystkie mają różne wartości prądu obciążenia dla różnych urządzeń zasilających.
Przykład
| Specyfikacja | Zastosowanie |
| 0.5 | Oświetlenie deski rozdzielczej, oświetlenie boczne, oświetlenie drzwi |
| 0.75 | Oświetlenie tablicy rejestracyjnej |
| 1.0 | Światło przeciwmgielne, wskaźnik |
| 1.5 | Reflektor, klakson |
| 2.5-4 | Główny kabel zasilający, Kabel generatora |
- Typowa wada produkcyjna
Warstwa izolacyjna lub dyslokacja może wystąpić podczas procesu produkcyjnego. Może to spowodować słabe połączenie lub izolację. - Electrical Inspection
Test przewodności: Wykrywa problem z rezystancją styku na zacisku.
Test Hipot: wykrywanie dopasowania styku obwodu do wartości izolacji
Test rezystancji: wykrywa problem O/S w punkcie styku terminala.

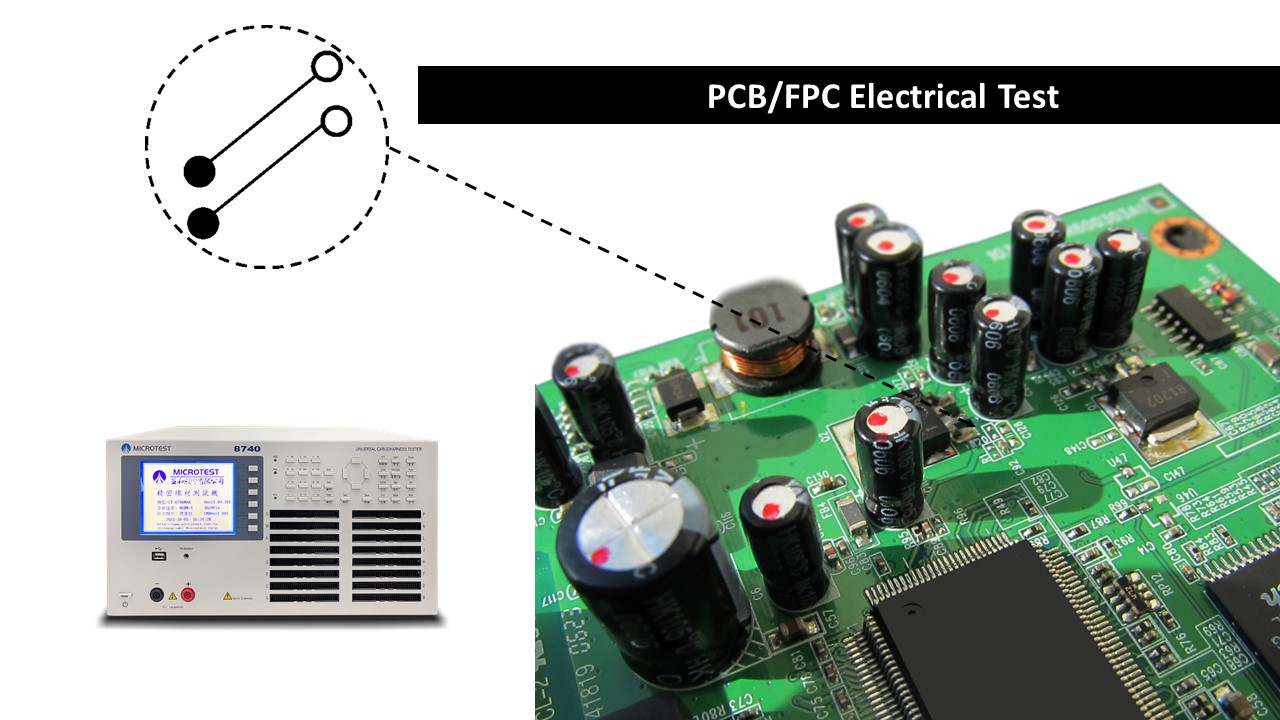

Power application PCB/FPC multi points withstanding test.
Auto learning/Conductivity/Hipot/Component Test
Open/Short Test
Test przerwy/zwarcia: Sprawdza, czy styk przewodu działa prawidłowo.
HI-pot Test
Zapewnia stabilne wysokie napięcie na kablu, aby upewnić się co do jakości testowanego urządzenia.
– Izolacja DC
Wynik zostanie oceniony na podstawie rezystancji izolacji. Wada rezystancji izolacji może spowodować przebicie DUT lub prąd upływu pod wysokim napięciem.
– Test łuku elektrycznego
Niektóre wysoce precyzyjne produkty dla przemysłu motoryzacyjnego i wojskowego nie mogą zaakceptować łuku elektrycznego pod wysokim napięciem.
Funkcja obliczania
8740NAK oferuje obliczanie wyników, które mogą pokazać liczbę zaliczeń / niepowodzeń i przyczynę.
