Przegląd produktu

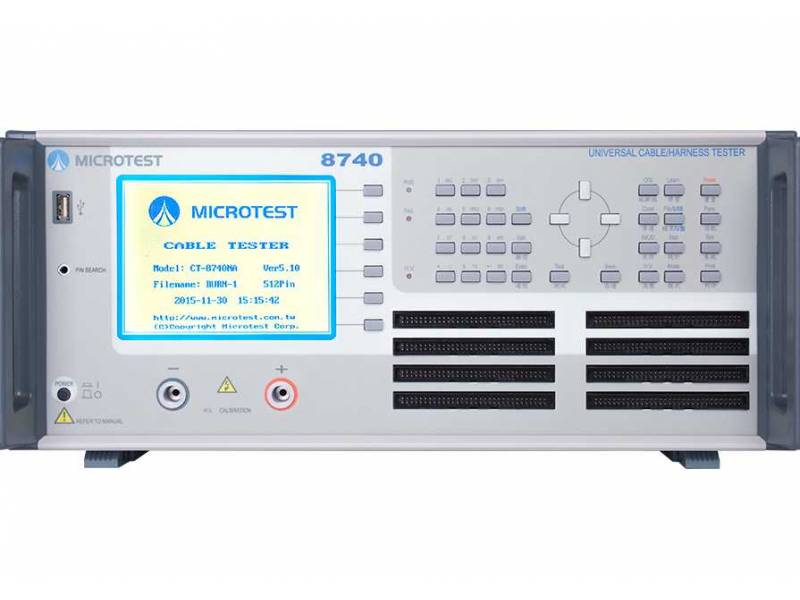

Tester Kabli Microtest 8740FA z serii 8740 wykorzystuje dwuprzewodową technologię testowania do pomiaru ciągłości między punktami złącza. Urządzenie posiada 128/256/512 piny testowe, napięcie AC do 1000V i napięcie wytrzymywane DC do 1500V
Tester wiązek kablowych MICROTEST serii 8740 wykorzystuje precyzyjną dwuprzewodową technologię pomiarową i jest odpowiedni dla produktów, które nie wymagają pomiarów bardzo niskiej rezystancji, biorąc pod uwagę czynniki kosztowe urządzenia testującego. Możliwości testowania obejmują impedancję ciągłości, obwód otwarty/zwarty, bezpieczne napięcie wytrzymywane AC/DC, pomiar rezystancji izolacji IR oraz testowanie komponentów (rezystor/kondensator/dioda). Punkty testowe można wybierać spośród 128/256/512 opcji, z maksymalnym wyjściowym napięciem wytrzymywanym AC 1000V i maksymalnym wyjściowym napięciem wytrzymywanym DC 1500V. Obsługuje oprogramowanie do łączności z komputerem PC i skanowanie kodów kreskowych, spełniając wymagania zautomatyzowanego testowania linii w produkcji przewodów i złączy.
W zakładce „Do pobrania” znajdziesz rozwiązania testowe z użyciem testera 8740.
Kluczowe cechy
- 2-przewodowy pomiar przewodności 100mΩ-52Ω
- Pin testowy 128/256/512
- Liczba plików testowych do 500 zestawów
- Elementy pomiarowe: Open/Short, Conductance, Components, AC Hipot, DC izolacja/Hipot, Szybka przewodność, Intermittence O/S oraz Quick Intermittence obwód otwarty
- Testy wielu DUT – 4 (standard) / rozszerzenie 14 (opcja)
- Host USB przechowuje pliki ustawień i może aktualizować firmware
- Obsługa funkcji skanowania i drukowania kodów kreskowych
- Zewnętrzne pole ekspansji prądu do pomiaru drutu kubełkowego
Specyfikacje
| Model | 8740N | 8740NA | 8740FA |
| Przewodność | 100mΩ-52Ω | ||
| Konduktancja przerywania | 100mΩ-52Ω | ||
| Tryb pomiaru | 2-wire | ||
| Test Pin | 128/256/512 | ||
| Napięcie AC | – | 100-700V | 100-1000V |
| Napięcie DC | 50-1000V | 50-1000V | 50-1500V |
| Dokładność wyjścia HIPOT | ±5% | ||
| Dokładność pomiaru HIPOT | ±5% | ||
| Rated output | 5Vdc | ||
| Czas pomiaru HIPOT | 0.01 sec | ||
Prezentacja funkcji
2-przewodowy pomiar
Open/ Short Test
Test przerwy/zwarcia: Sprawdzenie, czy styk przewodu działa prawidłowo
Single Step
SINGLE SIDE: Bez sondy, użyj kondensatora bezpośrednio do oceny punktu za pomocą okablowania.
SINGLE STEP: Za pomocą sondy zmierz podłączony pin.
Intermittence Test
Ustawiając czas testu w sekundach, tester kabli będzie stale skanować w ustawionym czasie, aby wykonać test oceny zwarcia.
Tester kabli 8740 to wielofunkcyjne urządzenie testowe
- testu Open/Short
- Test ciągłości
- Szybki komponentów
- AC HI-POT
- DC Rezystancja Izolacji/ Hipot
- Szybka przewodność
- Intermittence O/S
- Quick Intermittence w obwodzie otwartym
