Przegląd produktu

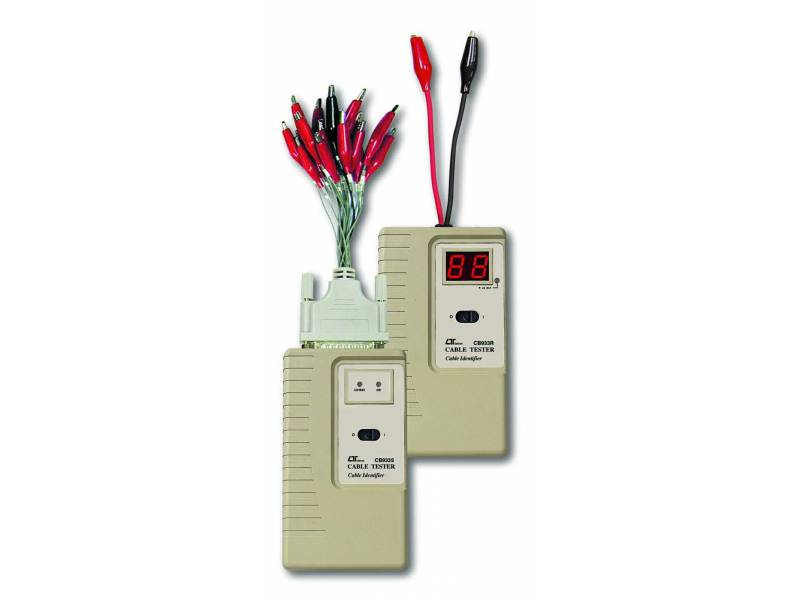

Lutron CB933 to tester kabli służący do śledzenia i identyfikacji nawet do 16 kabli.
Kluczowe cechy
- Nadajnik: 17 aligatorów (czerwony x 16 i czarny x 1);
- Odbiornik: 2 aligatory (czerwony x 1 i czarny x 1);
- Identyfikacja i śledzenie do 16 żył w wielokierunkowym kablu;
- Może być również podłączony do metalowego typu ogrzewania i instalacji wodociągowej w celu śledzenia;
- Obudowa z wysokoudarowego tworzywa ABS;
- Wyświetlacz LED – łatwa obsługa z wyraźnym odczytem;
- Szerokie zastosowanie w konserwacji kabli komunikacyjnych, sprawdzaniu…itp.;
- Zasilanie: 1,5V AA ( UM-3 ) bateria x 4 PC.
Opis działania: Do każdej żyły testowanego toru podpiąć końcówki kabla nadajnika (CH1 do CH16). Końcówkę „COM” nadajnika (czarna) wpiąć do znanej żyły.
Na drugim końcu testowanego toru do znanej żyły podłączyć końcówkę „COM” (czarna) odbiornika. Czerwoną końcówkę odbiornika kolejno podłączać do żył badanego kabla – jeżeli żyła nie jest rozwarta na wyświetlaczu ukazuje się numer żyły (od 1 do 16) odpowiednio do podłączonej do niej końcówki nadajnika.
