Przegląd produktu

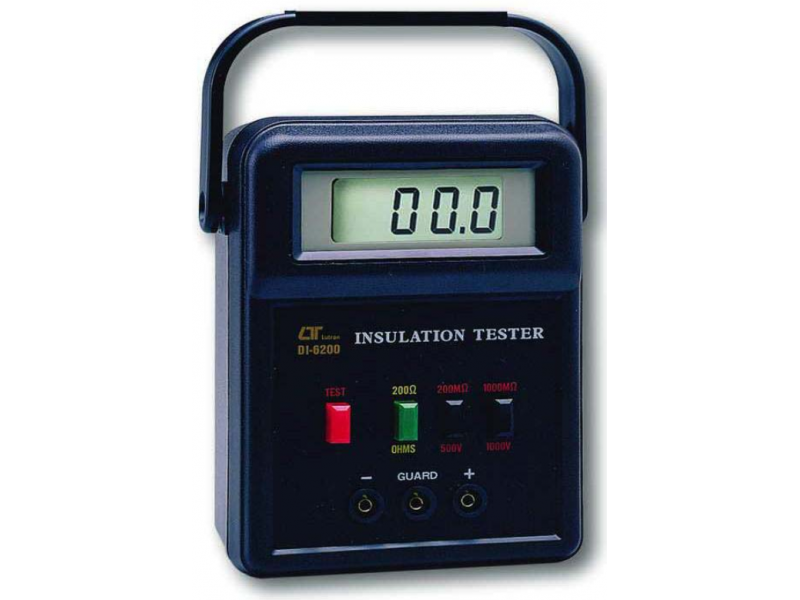

Tester izolacji DI-6200 posiada szeroki zakres i dużą dokładność pomiaru rezystancji izolacji. Urządzenie pozwala nam na korzystanie zarówno z zakresu wysoko- jak i niskoomowego. Kontrastowy wyświetlacz LCD znacznie ułatwia odczyt nawet przy słabym oświetleniu oraz zapewnia mały pobór prądu.
Kluczowe cechy
- Kontrastowy 18mm wyświetlacz LCD – łatwy odczyt nawet przy słabym oświetleniu zewnętrznym i mały pobór prądu;
- Szeroki zakres pomiaru izolacji: 200 MW (napięcie testowe 500V) oraz 1000 MW (napięcie testowe 1000V);
- Wskaźnik przepełnienia zakresu i rozładowania baterii;
- Zasilanie bateryjne;
- Trwałość i niezawodność dzięki zastosowaniu mikroprocesorowego układu LSI i obudowy z odpornego na udary tworzywa ABS;
- Zabezpieczenie przeciążeniowe na każdym zakresie;
- Czuły zakres niskoomowy (200W) do pomiarów uzwojeń silników, cewek przekaźników itd;
- Automatyczne zerowanie zakresu i rozładowywanie mierzonego obwodu.
Wybrane parametry
| Wyświetlacz | LCD, 18mm (0,7 „), maksymalny odczyt 1999 |
| Zakresy pomiarowe | 200 MW / 500 V, 1000 MW / 1000 V, 200 W / OHMS |
| Okres próbkowania | 0,4 s. |
| Czas pomiaru na zakresach MW | około 2,5 sekundy |
| Zerowanie zakresu | automatyczne |
| Wskaźnik przepełnienia | wyświetlana „1” |
| Źródło zasilania | 12 V DC – 8 baterii 1,5V typu AA (zalecane alkaliczne lub heavy duty) |
| Pobór prądu zasilania | ok. 100mA (zakres 1000MW/1000V); ok. 50mA (zakres 200MW/500V) ok. 1,6 mA (zakres 200W) |
| Temperatura pracy | 0°C do 50°C |
| Dopuszczalna wilgotność | poniżej 80% RH |
| Wymiary i waga | 170 x 127 x 78 mm; 560 g |
| Wyposażenie | Instrukcja obsługi, para przewodów z zaciskami krokodylkowymi typu AL-03 |
Specyfikacje
| Zakres wysokoomowy (MOHM) | ||||
| Zakres | Dokładność | Rozdzielczość |
Napięcie testowe (otwarte wejście) |
Uwagi |
| 200 MW (500 V) |
± (3% + 1cyfra) | 0,1 MW | około 480 V (> 7MW) około 475 V (5 ÷ 7MW) |
prąd zwarcia: około 0,4 mA |
| 1000 MW (1000 V) |
± (3% + 1cyfra) | 1 MW | około 980 V (> 7MW) około 950 V (5 ÷ 7MW) |
prąd zwarcia: około 0,7 mA |
| Zakres niskoomowy (OHM) | ||||
| 200 W | ± (1% + 1cyfra) | 0,1 W | około 5 V | odporność na przeciążenie: 500V AC/DC (przez 20 minut) |
