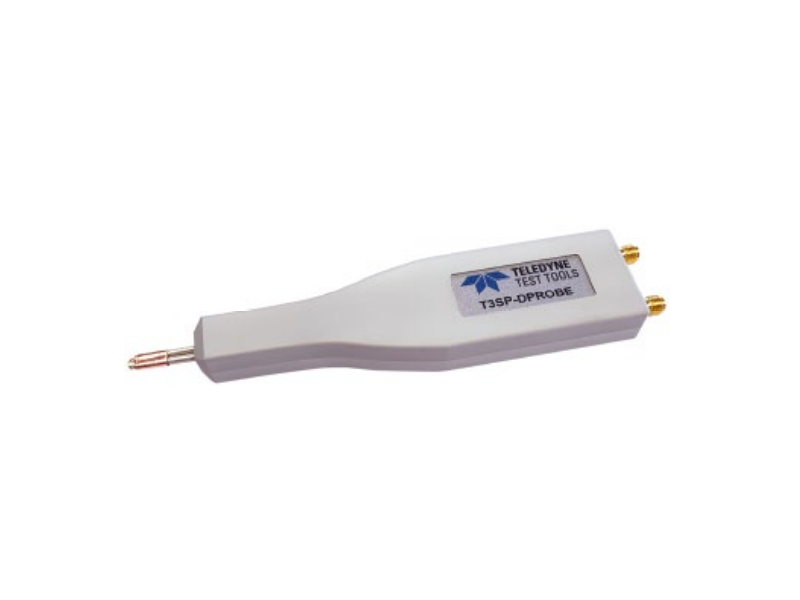

Teledyne LeCroy T3SP-DPROBE
Dzisiejsze nowoczesne projekty szybkich autobusów czynią debugowanie problemów integralności sygnałów jednym z bardziej wymagających zadań dla inżynierów. Jeśli chcesz zapewnić integralność sygnałów w swoim systemie potrzebujesz zrozumieć i kontrolować impedancję przez środowisko transmisji tych sygnałów. Idealnym narzędziem do wskazywania tych niedopasowań impedancyjnych są właśnie narzędzia TDR. Narzędzia testujące od Teledyne LeCroy serii SP łączą w sobie wysoką rozdzielczość oraz szybki czas odświeżania, błyskawiczną akwizycję danych, ultraprzenośny design, zawierający zasilanie bateryjne w atrakcyjnej cenie. Użyj go w terenie bądź w laboratorium – gdzie chcesz.
Precyzyjna sonda różnicowa TDR T3SP-DPROBE zapewnia 18GHz, rozwiązanie wysokiej wydajności do wyznaczania charakterystyk impedancyjnych TDR obwodów na płytkach oraz szybkie analizy elektrycznych sygnałów. Ergonomiczna i solidna obudowa zapewnia najlepszy stosunek grubości i szerokości. Solidne końcówki pomiarowe gwarantują długotrwałą żywotność oraz wysoką powtarzalność pomiarów.
WYBRANE DANE TECHNICZNE:
| T3SP-DPROBE | WARTOŚĆ / JEDNOSTKA | KOMENTARZ |
| Impedancja | 100 Ω | VSWR <1.05 |
| Końcówki sondy | sztywne ostrza | Miedź-beryl (3 pary końcówek do wymiany w zestawie) |
| Poziom | 0.1 – 5 mm | regulowany |
| Konfiguracja pinów | Signal-Signal | |
| Złącza | SMA żeńskie | kompatybilne z 2.92 mm i 3.5 mm złączami |
| Zakres częstotliwości | DC – 18GHz | ważne dla sondy bez końcówek |
| Wymiary | 130 × 34 × 14 mm 157.5 × 34 × 14 mm |
tylko obudowa ze złączami i końcówkami |
| Materiał | Aluminium | |
| Specjalne | bezpośrednie testowanie TDR w obwodzie |
Szczegółowe dane techniczne znajdują się w zakładce „Do pobrania”.
