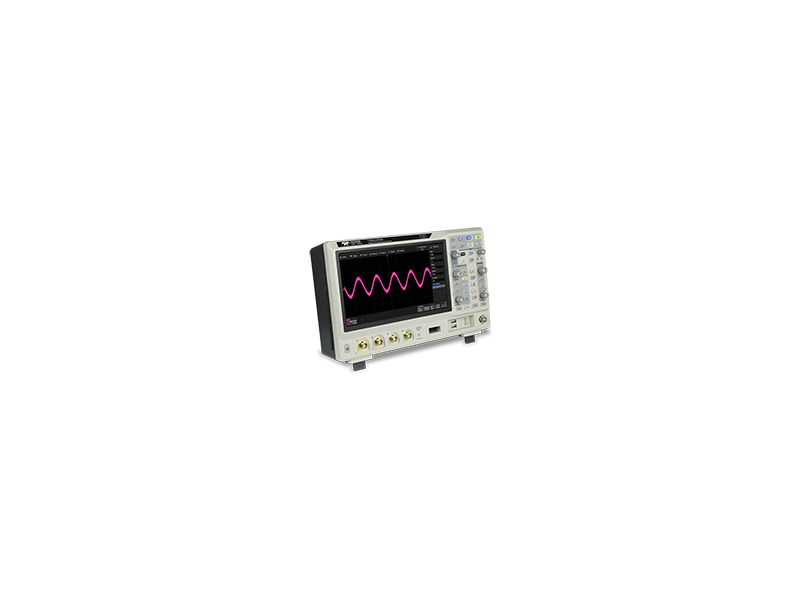

Seria oscyloskopów cyfrowych Teledyne LeCroy T3DSO2000X
Rodzina oscyloskopów cyfrowych z serii T3DSO2000/2000A od Teledyne LeCroy cechuje się modelami 2-kanałowymi oraz 4-kanałowymi z analogowym pasmem częstotliwości w zakresie 100-500MHz. Każdy z oscyloskopów oferuje maksymalną częstotliwość próbkowania o wartości 2GSa/s oraz maksymalną głębokość pamięci 140Mpts w trybie połowy kanału w oscyloskopach T3DSO2000 oraz 200Mpts w oscyloskopach T3DSO2000A. 4-kanałowe modele serii T3DSO2000 załączają 2 moduły pamięci 2GSa/s ADC oraz 140Mpts, podczas gdy seria T3DSO2000A posiada 2 moduły pamięci 200Mpts. Gdy wszystkie 4 kanały są włączone, każdy kanał ma częstotliwość próbkowania na poziomie 1GSa/s oraz standardową długość nagrania 70Mpts dla serii T3DSO2000, zaś 100Mpts dla serii T3DSO2000A. Gdy jest aktywny tylko jeden kanał ADC, maksymalna częstotliwość próbkowania wynosi 2GSa/s, a maksymalna długość nagrywania 140Mpts w serii T3DSO2000 oraz 200Mpts w serii T3DSO2000A. W celu praktycznego i szybkiego używania oscyloskopu, najczęściej używane funkcje są dostępne z poziomu przyjaznego użytkownikowi przedniego panelu.
DOSTĘPNE MODELE:
| MODEL | OPIS |
| T3DSO2102 | 100MHz, 1GS/s na kanał, 2GS/s z przeplotem, 2 kanały, 70Mpts/Ch, 140Mpts z przeplotem DSO |
| T3DSO2104 | 100MHz, 1GS/s na kanał, 2GS/s z przeplotem, 4 kanały, 70Mpts/Ch, 140Mpts z przeplotem DSO |
| T3DSO2202 | 200MHz, 1GS/s na kanał, 2GS/s z przeplotem, 2 kanały, 70Mpts/Ch, 140Mpts z przeplotem DSO |
| T3DSO2204 | 200MHz, 1GS/s na kanał, 2GS/s z przeplotem, 4 kanały, 70Mpts/Ch, 140Mpts z przeplotem DSO |
| T3DSO2302 | 300MHz, 1GS/s na kanał, 2GS/s z przeplotem, 2 kanały, 70Mpts/Ch, 140Mpts z przeplotem DSO |
| T3DSO2304 | 300MHz, 1GS/s na kanał, 2GS/s z przeplotem, 4 kanały, 70Mpts/Ch, 140Mpts z przeplotem DSO |
CECHY KLUCZOWE:
- Dostępne wersje pasma częstotliwości do: 100 MHz, 200 MHz, 300 MHz, 350 MHz, 500 MHz
- Częstotliwość próbkowania do 2GSa/s
- Długość pamięci – aż do 70Mpts/Ch (140 Mpts z przeplotem) dla serii T3DSO2000 oraz 100Mpts/Ch (200 Mpts z przeplotem) dla serii T3DSO2000A
- 8″ jasny ekran TFT LCD (800 x 480) dla serii T3DSO2000 oraz 10.1″ kolorowy ekran pojemnościowy, dotykowy TFT-LCD (1024 x 600) dla serii T3DSO2000A
- Opcja MSO – 16 cyfrowych kanałów. Umożliwia to debuggowanie zmieszanego sygnału dla obu serii oscyloskopów
- Opcja generatora arbitralnego 25MHz z wbudowanymi 10 przebiegami dla serii T3DSO2000 oraz opcja generatora arbitralnego 50MHz z 6 wbudowanymi przebiegami w standardzie dla serii T3DSO2000A
- Analiza mocy w standardzie dla serii T3DSO2000A
- Wykresy Body’ego w standardzie (po zakupieniu opcji generatora arbitralnego) w zakresie 10Hz-50MHz dla serii T3DSO2000A oraz 10Hz-500MHz z pomocą opcjonalnego generatora T3AFG500
- Zaawansowane wyzwalanie – Edge, Slope, Pulse Width, Window, Runt, Interval, Time Out (Dropout), Pattern, Video.
- Opcjonalny wyzwalacz magistrali szeregowej i opcje dekodowania w standardzie – I2C, SPI, UART, RS232, CAN, LIN, które umożliwiają użytkownikowi debbugowanie magistrali szeregowej bezpośrednio do oscyloskopu serii T3DSO2000. Opcjonalnie do nabycia: CAN FD, FlexRay, I2S and MIL-STD-1553B.
- Nagrywanie sekwecji przebiegów – możliwość nagrania oraz odtworzenia do 80 000 przebiegów w serii T3DSO2000 oraz do 90 000 przebiegów w serii T3DSO2000A. Umożliwia to swobodne przeglądanie historii dokonanych przebiegów i zauważenie zmian.
- Łączność – po USB dla pamięci masowej, druku czy kontroli przez PC, plus LAN. Narzędzia te umożlwiają na szybki eksport danych i zrzutów ekranu do analiz zewnętrznych oraz raportów.
Szczegółowe dane techniczne znajdują się w zakładce „Do pobrania”.
