Przegląd produktu

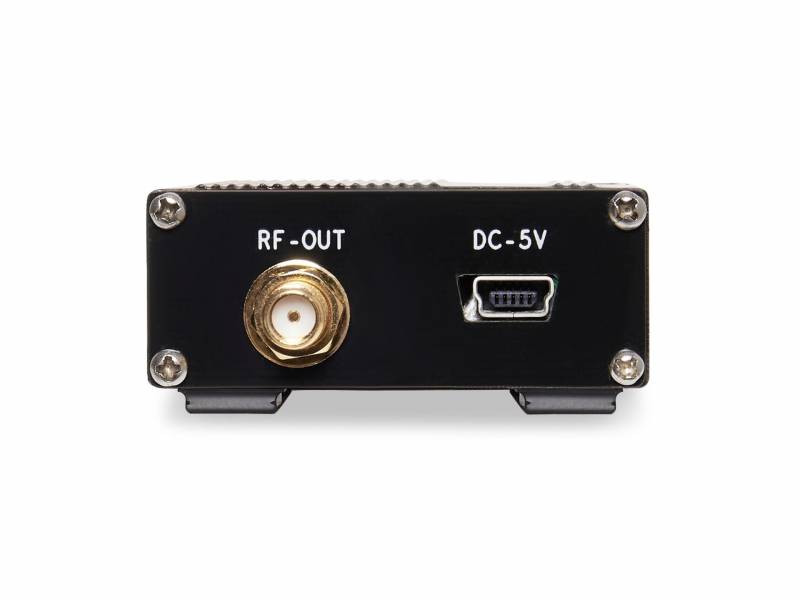

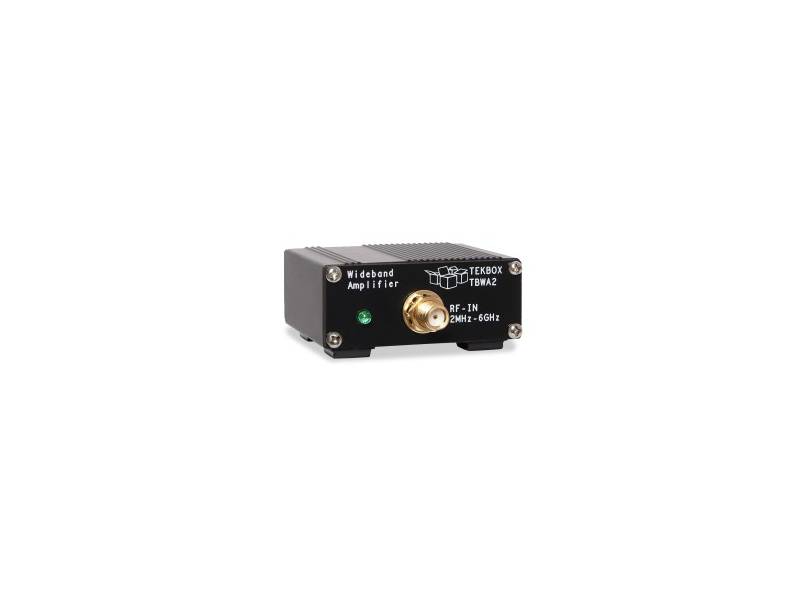

Szerokopasmowy wzmacniacz Tekbox TBWA2 jest dostępny w wersjach o wzmocnieniu 20 dB i 40 dB i ma zakres częstotliwości od 1 MHz do 6 GHz. W porównaniu do TBDA1, wzmacniacze te mają większy zakres częstotliwości, dzięki czemu nadają się do wzmacniania sygnałów o wysokiej częstotliwości w testach zgodności wstępnej EMC.
Tekbox TBWA2 jest dostarczany z:
- 1x kabel SMA-male do SMA-male (25 cm)
- 1x kabel SMA-męski na N-męski (75 cm)
- 1x adapter koncentryczny SMA-żeńskie do N-męskie
- Wykres pomiarowy
- Kabel USB
Kluczowe cechy
| Model | TBWA2/20dB | TBWA2/40dB |
|---|---|---|
| Maksymalna moc wejściowa | +10 dBm | -10 dBm |
| Wzmocnienie | 14.8 dB @ 1 MHZ 20.2 dB @ 10 MHZ 20.2 dB @ 100 MHZ 20 dB @ 500 MHZ 19.8 dB @ 1 GHZ 19 dB @ 2 GHZ 17.6 dB @ 3 GHZ 17.4 dB @ 4.5 GHZ 15.4 dB @ 6 GHZ |
30 dB @ 1 MHz 40.2 dB @ 10 MHZ 40.2 dB @ 100 MHZ 40 dB @ 500 MHZ 39.5 dB @ 1 GHZ 37.6 dB @ 2 GHZ 36.4 dB @ 3 GHZ 34.6 dB @ 4.5 GHZ 34.7 dB @ 6 GHZ |
| Punkt kompresji wyjścia 1 dB | +20 dBm @ 2 GHz | +20 dBm @ 2 GHz |
| Odwrotna izolacja | 23 dB | 40 dB |
| Współczynnik szumów | 4.5 … 5 dB @ 2 GHz | 5 dB @ 2 GHz |
| Nominalne napięcie zasilania | 4.5 – 5V, typ. 110mA, Złącze Mini-USB-B | 4.5 – 5V, typ. 210mA, Złącze Mini-USB-B |
| Maksymalne napięcie zasilania | 5.5 V | 5.5 V |
| Impedance | 50 Ω wejście, 50 Ω wyjście | 50 Ω wejście, 50 Ω wyjście |
TBWA2/20dB
- Wejście: 50 Ohm, SMA
- Wyjście: 50 Ohm, SMA
- Nominalne napięcie zasilania: 4,5 – 5 V, typ. 110 mA, złącze Mini-USB-B
- Maksymalne napięcie zasilania: 5,5 V
- Maksymalna moc wejściowa: +10dBm
- Punkt kompresji wyjścia 1dB @ 2GHz: +20dBm
- Punkt przechwytywania wyjścia 3. rzędu @ 2GHz, Pin = 0dBm/tone, Δf = 10MHz: +35dBm
- Izolacja wsteczna S12, 0,1 …6GHz: 23dB
- Współczynnik szumów @ 2GHz: 4,5 … 5 dB
Wzmocnienie
|
1 MHz |
10 MHz |
100 MHz |
500 MHz |
1 GHz |
2 GHz |
3 GHz |
4.5 GHz |
6 GHz |
| 14.8 dB | 20.2 dB | 20.2 dB | 20 dB | 19.8 dB | 19 dB | 17.6 dB | 17.4 dB | 15.4 dB |
TBWA2/40dB
- Wejście: 50 Ohm, SMA
- Wyjście: 50 Ohm, SMA
- Nominalne napięcie zasilania: 4,5 – 5 V, typ. 210 mA, złącze Mini-USB-B
- Maksymalne napięcie zasilania: 5,5V
- Maksymalna moc wejściowa: -10dBm
- Punkt kompresji wyjścia 1dB @ 2GHz: +20dBm
- Izolacja wsteczna S12, 0,1 …6GHz: 40dB
- Współczynnik szumów @ 2GHz: 5 dB
Wzmocnienie
|
1 MHz |
10 MHz |
100 MHz |
500 MHz |
1 GHz |
2 GHz |
3 GHz |
4.5 GHz |
6 GHz |
| 30 dB | 40.2 dB | 40.2 dB | 40 dB | 39.5 dB | 37.6 dB | 36.4 dB | 34.6 dB | 34.7dB |
Zastosowanie
- Blok wzmocnienia ogólnego przeznaczenia
- Odpowiedni do wstępnych testów zgodności EMC
