Przegląd produktu

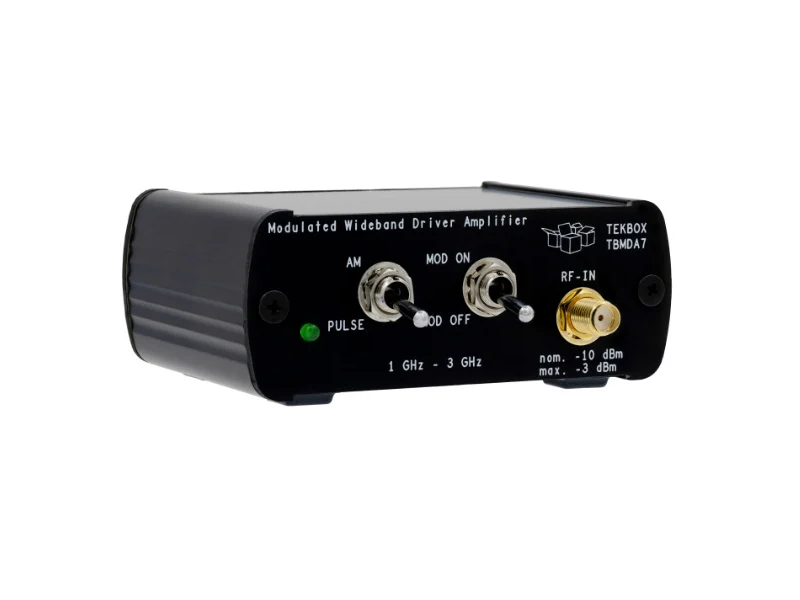

Modulowany szerokopasmowy wzmacniacz sterujący TBMDA7 (1GHz – 3 GHz) został zaprojektowany w celu stworzenia niedrogiego źródła sygnału do testowania odporności elektronicznych elementów konstrukcyjnych i produktów. Działa on w zakresie częstotliwości od 1 GHz do 3 GHz i jest przeznaczony do zasilania z wyjścia generatora śledzącego analizatorów widma. Z punktem kompresji 1dB wynoszącym średnio 350 mW i nasyconą mocą wyjściową wynoszącą średnio 500 mW, może zwiększyć moc wyjściową generatora śledzącego, aby zasilać sondy bliskiego pola Tekbox w celu znalezienia czułego punktu obwodu elektronicznego lub wytworzenia pola elektrycznego do:
- 150 V/m CW, 80 V/m AM przy zasilaniu Tekbox TEM Cell TBTC0
- 80 V/m CW, 45 V/m AM przy zasilaniu TBTC1
- 40 V/m CW, 25 V/m AM przy zasilaniu TBTC2
- 27 V/m CW, 15 V/m AM przy zasilaniu TBTC3.
Sygnałami testowymi do badania odporności mogą być CW, AM lub PM. TBMDA7 zapewnia wbudowaną zdolność modulacji do generowania sygnałów AM lub PM o częstotliwości 1 kHz. W trybie PM, TBMDA7 może również generować sygnał 217 Hz z 12,5% cyklem pracy w celu symulacji szumu TDMA telefonu komórkowego.
Właściwości
- Wzmacniacz CW (modulacja wyłączona)
- 1 kHz, 80% modulacji AM
- 1 kHz, 50% cykl pracy modulacji impulsowej
- 217 Hz, 12,5% cykl pracy modulacji impulsowej
Kluczowe cechy
- Zakres częstotliwości: 1 GHz – 3 GHz

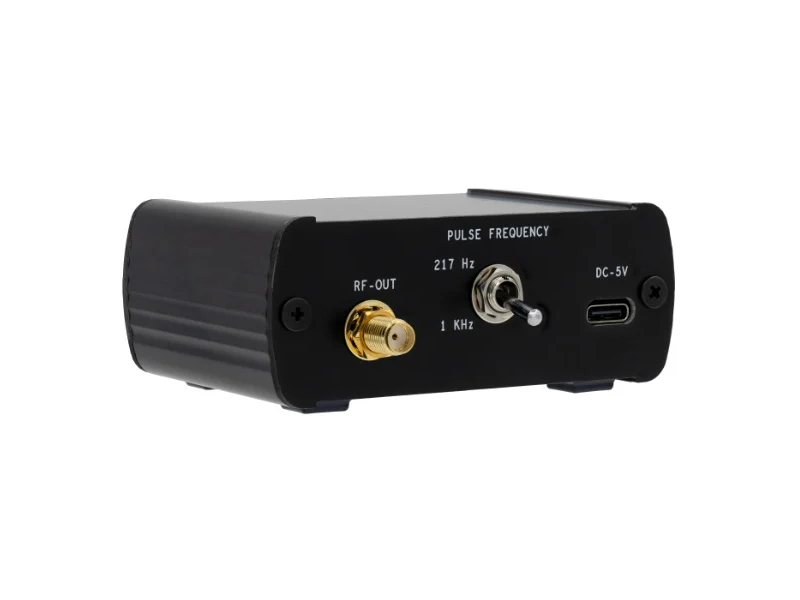

- Wejście/wyjście RF: 50 Ohm, SMA żeńskie; Zasilanie DC: Złącze Mini-USB-C
- Nominalne napięcie zasilania: 5 V, typ. 800 mA; maksymalne napięcie zasilania 5,5 V.
- Nominalna moc wejściowa: -10 dBm do – 8 dBm; maksymalna moc wejściowa: -5 dBm ciągłe, -3 dBm maks.
- Zakres temperatur pracy: -20°C do 50°C
- Harmoniczne: < -10 dBc typ. @ 1,5 GHz
- Harmoniczne: < -15 dBc typ. @ 1,5 GHz
- Wewnętrzna częstotliwość modulacji AM: 1 kHz ±10%
- Wewnętrzne częstotliwości modulacji PM: 1 kHz ±10%, 217 Hz ±20%
- Cykl pracy, PM: 50% ±10% @ 1 kHz; 12,5% ±20% @ 217 Hz
Wzmocnienie:
| Moc wejściowa: -8/-10/-12/-15 dBm | |||||||||
| Częstotliwość | 1000 MHz | 1250 MHz | 1500 MHz | 1750 MHz | 2000 MHz | 2250 MHz | 2500 MHz | 2750 MHz | 3000 MHz |
| Gain @-15dBm | 36.7 dB | 39.5 dB | 40.7 dB | 41.3 dB | 41.9 dB | 42.6 dB | 42.1 dB | 40.1 dB | 38.4 dB |
| Gain @-12dBm | 36.1 dB | 38.6 dB | 39.7 dB | 40.6 dB | 41.4 dB | 42.1 dB | 41.8 dB | 39.9 dB | 38.2 dB |
| Gain @-10dBm | 35.3 dB | 37 dB | 38.1 dB | 39.4 dB | 40.3 dB | 40.9 dB | 40.9 dB | 39.5 dB | 38 dB |
| Gain @-8dBm | 33.9 dB | 35.2 dB | 36.4 dB | 37.7 dB | 38.7 dB | 39.5 dB | 39.6 dB | 39.3 dB | 37.9 dB |
Zastosowanie
- blok wzmocnienia ogólnego przeznaczenia
- Źródło sygnału do testów odporności, napędzający sondy bliskiego pola
- Źródło sygnału do testów odporności, napędzający ogniwa TEM
