Przegląd produktu

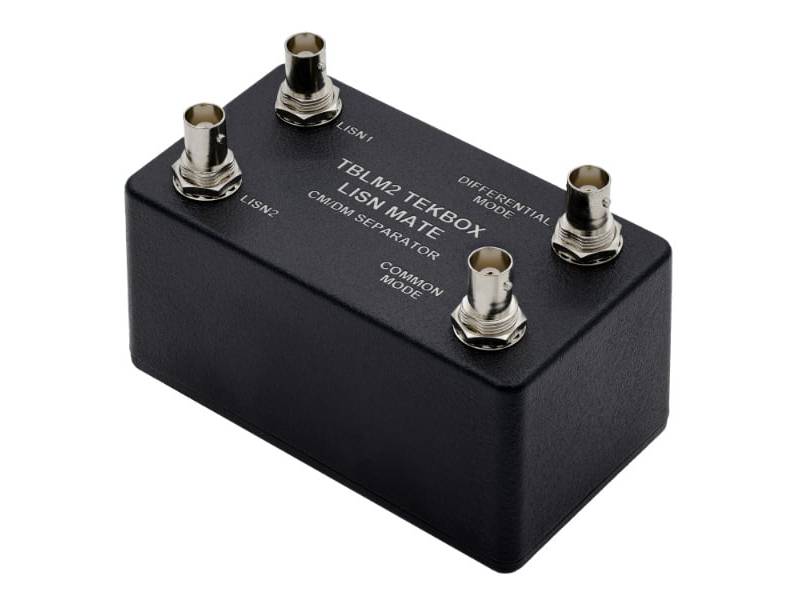

TBLM02 LISN Mate jest urządzeniem wspomagającym separator LISN w trybie wspólnym(CM) / różnicowym (DM). LISN Mate jest podłączony do wyjścia LISN podłączonego do dodatniej linii zasilającej i do drugiego LISN podłączonego do ujemnej linii zasilającej.
Przewodzony sygnał szumu na wyjściu LISN jest sumą szumu w trybie wspólnym i różnicowym. Matryca LISN MATE rozdziela go na komponenty trybu wspólnego i trybu różnicowego, przy czym każdy komponent sygnału jest dostępny w oddzielnym porcie BNC. TBLM2 może być używany w zakresie częstotliwości od 9 kHz do 110 MHz.

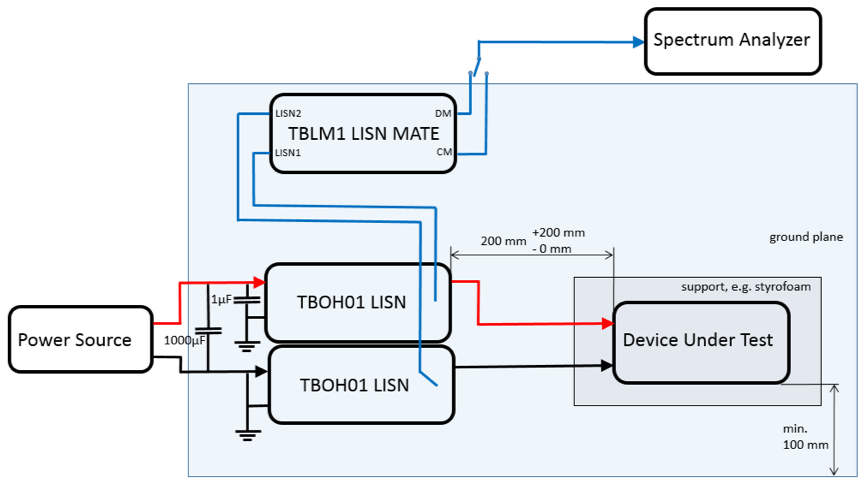

Schemat połączenia przedstawiono na poniższym rysunku:
Kluczowe cechy
- Nominalny zakres częstotliwości: 150 kHz – 100 MHz
- Użyteczny zakres częstotliwości: 9 kHz – 110 MHz
- Impedancja portu
- │ZLISN1│, │ZLISN2│,│ZCM│: 150 kHz – 1 MHz: 30…55 Ohm, 1 MHz -30 MHz: 50….60 Ohm, 30 MHz – 100 MHz: 50….70 Ohm
- │ZDM│: 150 kHz – 1 MHz: 30…50 Ohm, 1 MHz -30 MHz: 40….50 Ohm, 30 MHz – 100 MHz: 40….70 Ohm
- │ZLISN1│: niezależnie od zakończenia na porcie LISN2
- │ZLISN2│: niezależnie od zakończenia na porcie LISN1
- │ZCM LISN1-LISN2│: 25 Ohm nominalnie
- │ZDM LISN1-LISN2│: 100 Ohm nominalnie
- Maksymalny poziom RF na dowolnym porcie BNC: 27dBm
- Maksymalny prąd stały na dowolnym porcie BNC: 30 mA
Akcesoria
Tekbox TBLM02 jest dostarczany z:
- 1x zakończenie BNC, 2x kabel BNC-męski do BNC-męski, 35cm, RG223; indywidualny protokół testowy
