Przegląd produktu

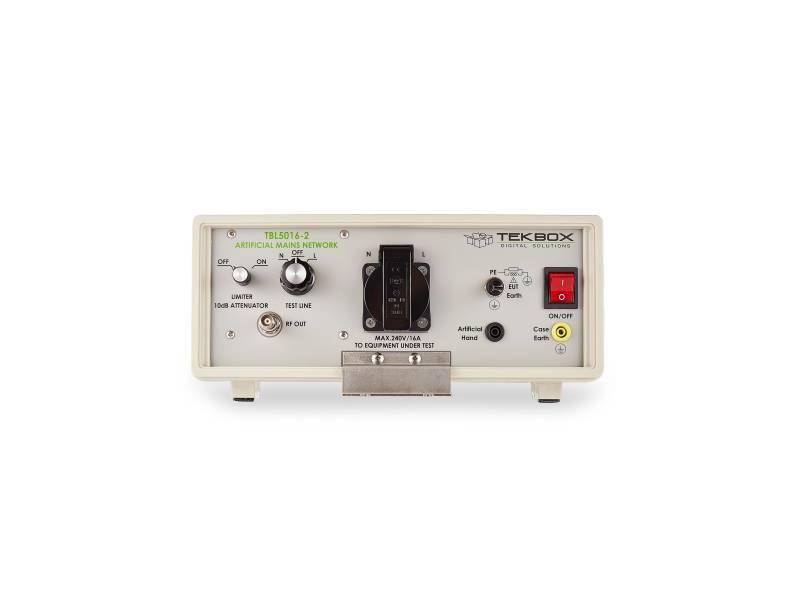

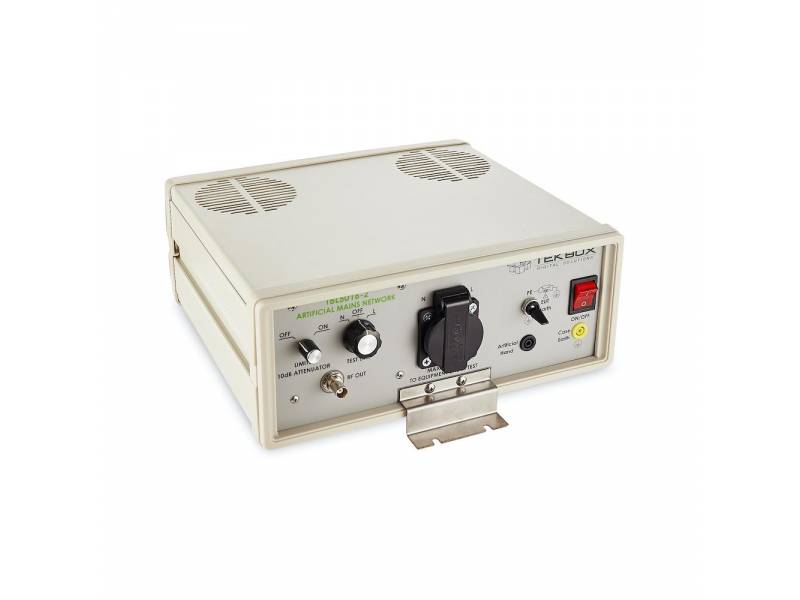

TBL5016-2 50uH LISN stabilizatorem impedancji sieci zasilającej (sztuczna sieć) do pomiaru zakłóceń przewodzonych w liniach zasilających w testach wstępnej zgodności EMC w zakresie od 9kHz do 30MHz, zgodnie z normą CISPR16.
Urządzenie przeznaczone jest do badania jednofazowych urządzeń zasilanych prądem zmiennym o maksymalnym napięciu zasilania do 240V i prądzie do 16 A.
Zaburzenia przewodzone mogą być mierzone na fazie i na przewodzie neutralnym. TBL5016-2 jest wyposażony w przełączany ogranicznik/tłumik oraz gniazdo sztucznej ręki. Urządzenie jest dostępne z wtyczkami dla badanego urządzenia (standard EU)
Parametry techniczne
- Zakres częstotliwości: od 9 kHz do 30 MHz
- Impedancja: 50 Ω / (50 µH + 5 Ω)
- Sztuczna ręka: 220 pF + 511 Ω
- Przełączany PE: 50 Ω / 50 µH
- Ogranicznik / tłumik: 150 kHz do 30 MHz; 10 dB
- Cewki indukcyjne z rdzeniem powietrznym
- Napięcie sieciowe: maks. 240 V / 50 – 60 Hz, CAT
- Maks. prąd: 16 A przy 23°C
- Gniazdo DUT: zależne od kraju
- Złącze pomiarowe: 50 Ω BNC

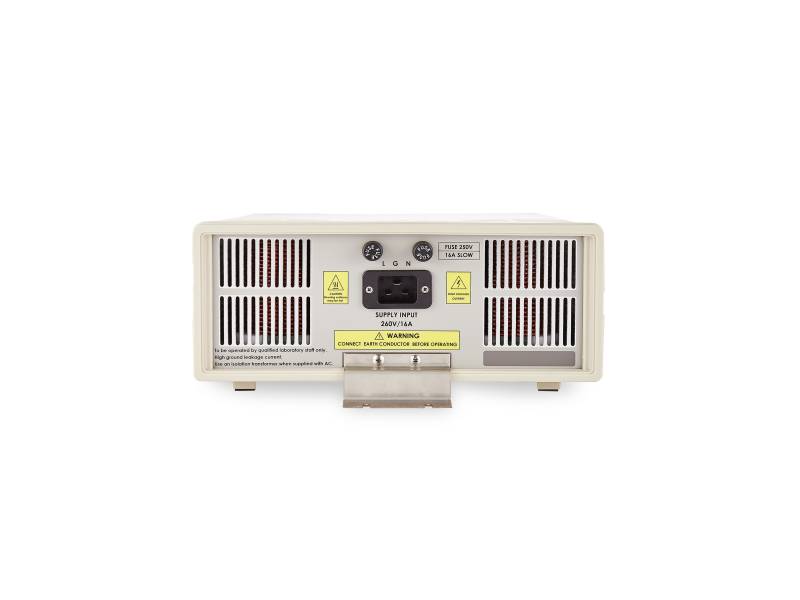

- Złącze zasilania: IEC 60320 C19
- Zakres temperatur pracy: +5°C … + 40°C; 5% do 80% wilgotności względnej
- Bezpieczeństwo: Klasa bezpieczeństwa I, IEC 1010-01
Akcesoria
Tekbox TBL5016-2 jest dostarczany z:
- Kabel zasilający
- Kabel koncentryczny BNC-męski do N-męski (75 cm)
Zastosowanie
- Badania wstępnej zgodności EMC w zakresie szumów przewodzonych
Porównanie modeli
