Przegląd produktu
LISN – Line Impedance Stabilization Network: to zespoły filtrów mających za zadanie odfiltrowanie zakłóceń przychodzących z sieci zasilania, oraz przekierowanie zakłóceń wytwarzanych przez EUT (badane urządzenie) do wyjścia przeznaczonego do podłączania odbiornika EMC (lub analizatora).

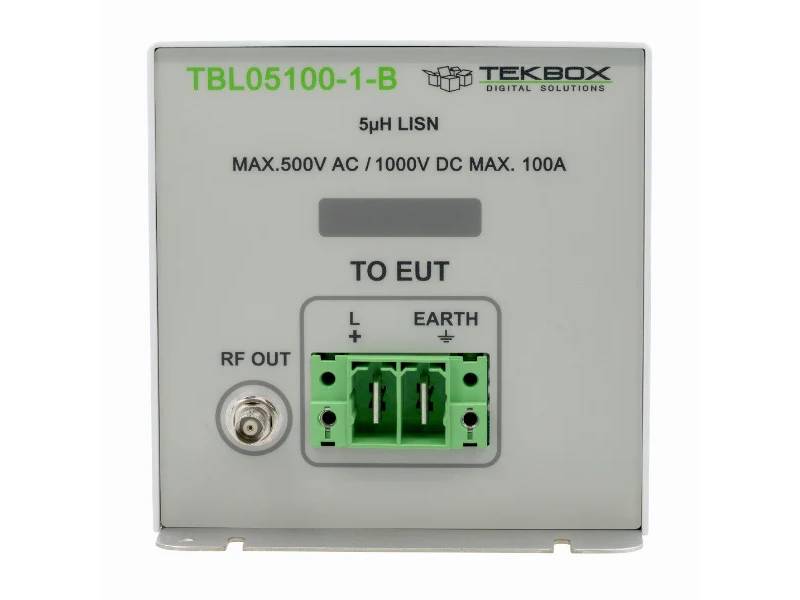

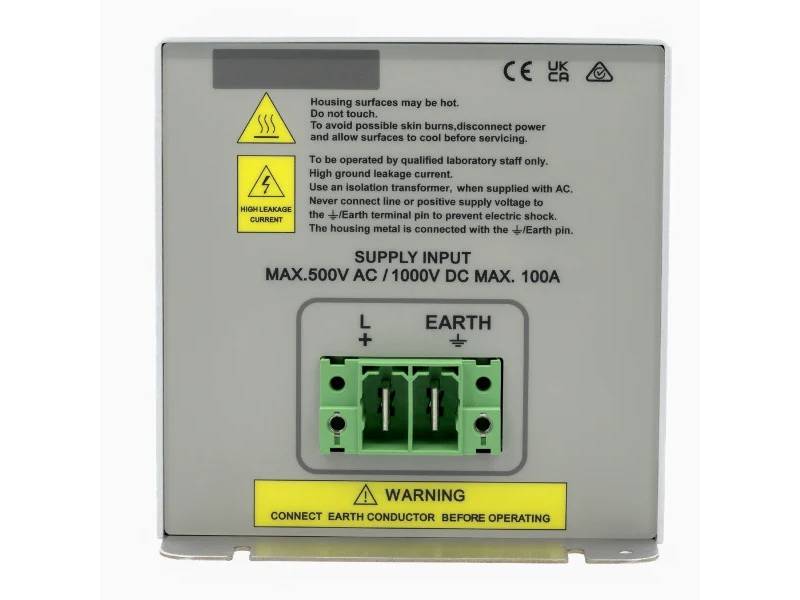

TekBox TBL05100-1-B to uniwersalna sieć stabilizacji impedancji linii LISN 5µH, który spełnia wymagania kilku norm. TBL05100 jest fabrycznie ustawiony na 50Ω // 5µH + 1Ω, spełniając wymagania CISPR 16-1-2 i CISPR 25 dotyczące impedancji, fazy i specyfikacji izolacji. Ustawiając wewnętrzną zworkę, można go przekształcić w warianty 50Ω // 5µH, które obsługują standardy takie jak CISPR 25, MIL-STD-461G, ISO11452-4 i ISO 7637-2. Dodając zewnętrzny kondensator 10F, impedancja będzie spełniać specyfikacje DO-160.
LISN jest podłączany do linii zasilającej EUT (testowanego sprzętu). Szum przewodzony na zaciskach zasilania EUT może być monitorowany na złączu BNC za pomocą analizatora widma lub odbiornika pomiarowego. Cewka indukcyjna 5µH odsprzęga zacisk źródła (zasilania) od zacisku EUT.
Użycie dwóch TBL05100-1-B w połączeniu z Tekbox LISN Mate pozwala na oddzielny pomiar szumu w trybie wspólnym i różnicowym. Urządzenie jest wyposażone w kabel BNC-męski do N-męskiego RG232, złącza współpracujące i wsporniki uziemienia do przymocowania go do płaszczyzny uziemienia.
Kluczowe cechy
- Topologia: pojedyncza ścieżka, konfigurowalna, 50Ω // 5µH + 1Ω, 50Ω // 5µH; wewnętrzny kondensator może być odłączony dla konfiguracji ISO 7637-2 i DO-160; zewnętrzny kondensator 10µF jest dostępny dla DO-160; LISN jest fabrycznie ustawiony na 50Ω // 5µH + 1Ω, inne konfiguracje wymagają ustawienia wewnętrznej zworki wysokoprądowej.
- Obsługiwane standardy: CISPR 16-1-2, CISPR 25, MIL-STD-461G, DO-160, ISO11452-4 i ISO 7637-2
- Charakteryzowany zakres częstotliwości: 10 kHz – 400 MHz
- Rezystancja DC: < 5 mΩ Źródło+ do EUT+; < 5 mΩ Źródło- do EUT-
- Maksymalny prąd: 100 A; patrz wykres z charakterystyką nagrzewania, rozdział 8
- Maksymalny zakres napięcia roboczego: 0 – 500V AC @50/60 Hz, 250V AC @ 400Hz, 1000V DC
- Wysokoprądowe zaciski wtykowe / śrubowe; męskie: Phoenix Contact 1762741, żeńskie: Phoenix Contact 1762592; 2 żeńskie bloki zacisków są dostarczane jako akcesoria domyślne
- Zworka: Harwin D3087-98
- Wymiary: 300 mm x 150 mm x 150 mm
- Waga: 2,7 kg

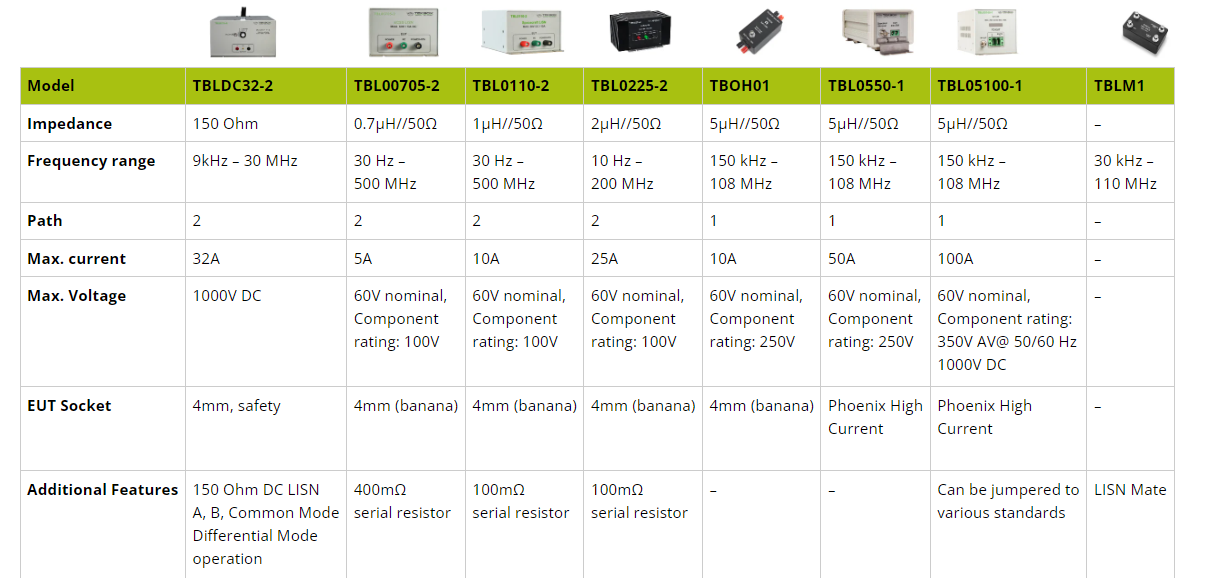

Porównanie modeli
Zastosowanie
Pomiary hałasu przewodzonego EMC
