Przegląd produktu

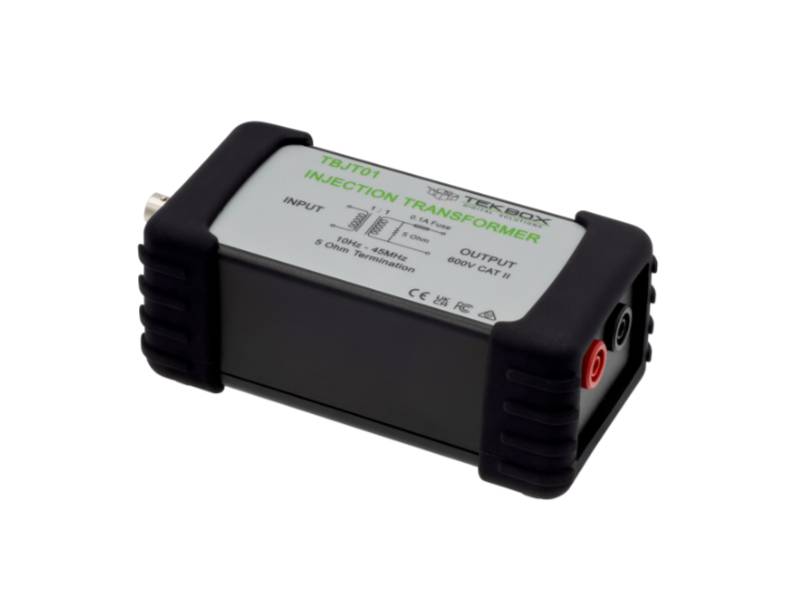

Model Tekbox TBJT01 to szerokopasmowy transformator wtryskowy do tworzenia wykresów w celu pomiaru stabilności zasilaczy i konwerterów. Transformator wstrzykuje sygnał testowy do pętli sterowania, aby zmierzyć wpływ na system. Zapewnia on izolację galwaniczną między źródłem sygnału a pętlą sterowania. Sam transformator wtryskowy jest wewnętrznie zakończony rezystorem 5 Ω i zabezpieczony bezpiecznikiem 100 mA. Transformator ten ma użyteczny zakres częstotliwości od 10 Hz do 45 MHz. Wejście transformatora jest podłączone za pomocą żeńskiego złącza BNC 50 Ω, a wyjście za pomocą bezpiecznych wtyków bananowych 4 mm.
Kluczowe cechy
- Zgodność: RoHS
- Rezystor końcowy: 5 Ω
- Bezpiecznik: 100 mA (Littlefuse 0451.100MRL); strona wtórna (wyjściowa)
- Współczynnik obrotu: 1:1
- Charakteryzowany zakres częstotliwości: 1 Hz do 100 MHz
- Użyteczny zakres częstotliwości: 10 Hz – 45 MHz
- Zakres częstotliwości 3 dB: 15 Hz – 9 MHz typ.

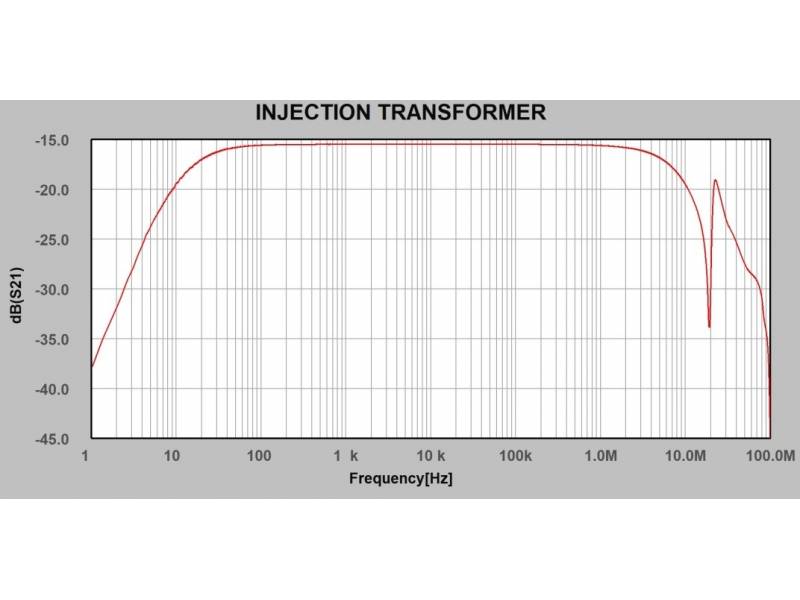

- Tłumienność wtrąceniowa (S21): 15,5 dB typ.
- Pojemność: 90 pF @ 1 Khz; uzwojenie pierwotne do wtórnego
- Prąd nasycenia DC: 12 mA
- Maks. napięcie znamionowe: 600 V CAT II; uzwojenie pierwotne do wtórnego
- Złącze wejściowe: 50 Ω BNC żeńskie,
- Złącze wyjściowe: Bezpieczne gniazda bananowe 4 mm, odstęp 20 mm
- Zakres temp. pracy: 0°C – 60°C
- Wymiary obudowy: 70 mm x 60 mm x 140 mm
- Waga: 250 g
Przegląd modeli
Oferujemy dwa szerokopasmowe transformatory wtryskowe firmy Tekbox, które różnią się zakresem częstotliwości, tłumiennością wtrąceniową oraz pojemnością.
| Model | TBJT01 | TBJT02 |
|---|---|---|
| Użyteczny zakres częstotliwości | 10 Hz – 45 MHz | 1 Hz – 7 MHz |
| Zakres częstotliwości 3dB | 15 Hz – 9 MHz typ. | 2 Hz – 3 MHz typ. |
| Tłumienie wtrąceniowe (S21) | 15,5dB typ. | 16dB typ. |
| Pojemność (przy 1 kHz) | 90 pF | 310 pF |
Zastosowanie
Pętla sterowania jest zwykle przerywana w punkcie między wyjściem wzmacniacza a wejściem sieci sprzężenia zwrotnego:

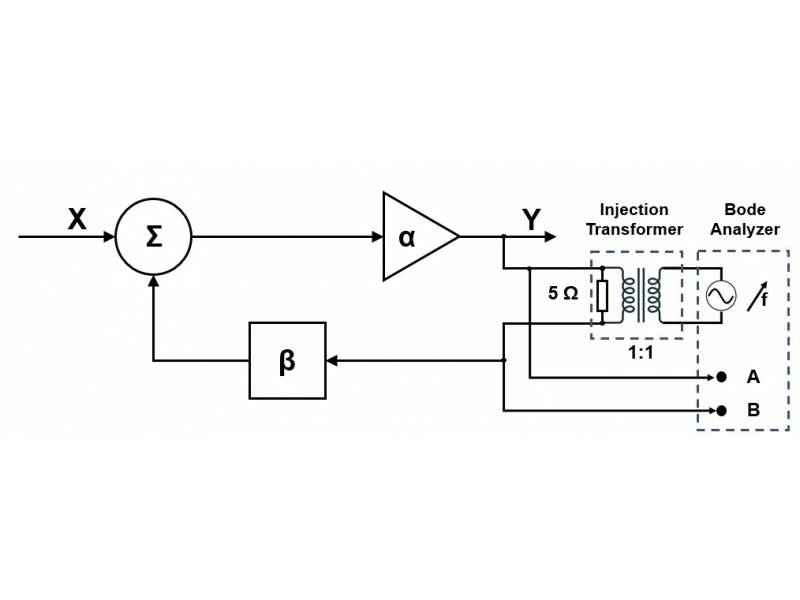

Transformator izolacyjny jest wstawiany do pętli sterowania i podłączany do analizatora Bode’a:
