Przegląd produktu

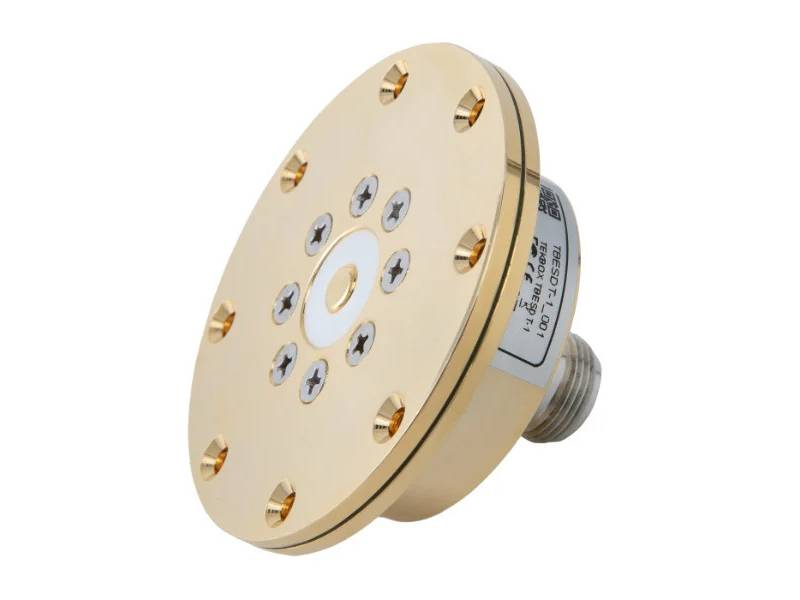

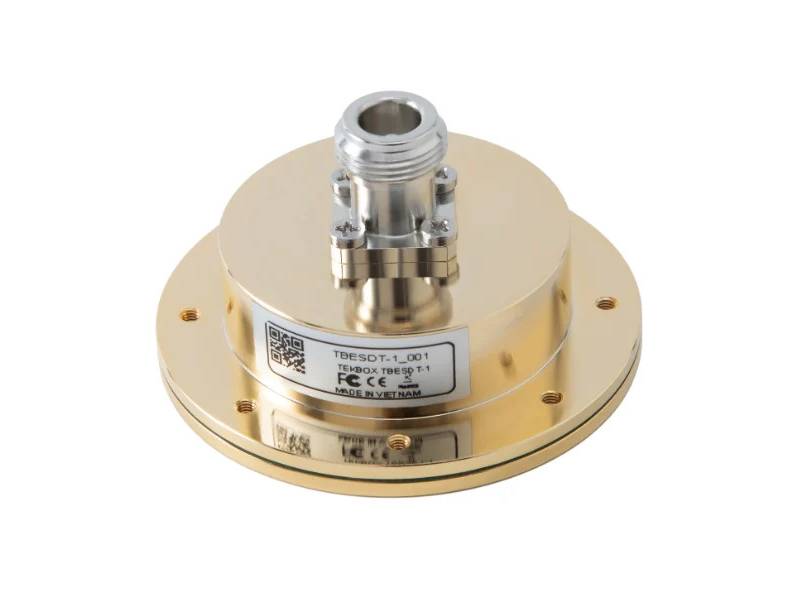

TBESDT2 ESD-Target to przetwornik prądowy do weryfikacji symulatorów ESD. Służy do wykonywania pomiarów zgodnych z normą IEC 61000-4-2 do 4 GHz.
Kluczowe cechy
- Zgodność: IEC 61000-4-2
- Rezystancja: 1 Ω ± 1%
- Impedancja transferu:
- 1 V/A
- 0,1 V/A z tłumikiem 20 dB
- Zakres częstotliwości:DC – 4 GHz
- S21 flatness:
- < ± 0.5 dB do 1 GHz
- < ± 1.2 dB do 4 GHz
- Maks. amplituda impulsu: ± 30 kV
- W dostawie:
- TBESDT2 ESD-Target
- Tłumik 20 dB
- Kabel koncentryczny N-Męski do SMA-Męski, 100 cm, RM141
- Adapter koncentryczny SMA-żeńskie do BNC-żeńskie
- Aluminiowa walizka transportowa
- Certyfikat kalibracji fabrycznej, identyfikowalny przez NIST
- Waga ESD-Target: 0,5 kg
- Wymiary ESD-Target: D70 mm x H40 mm
- Waga walizki: 2,1 kg
- Wymiary obudowy: 340 mm x 260 mm x 110 mm
