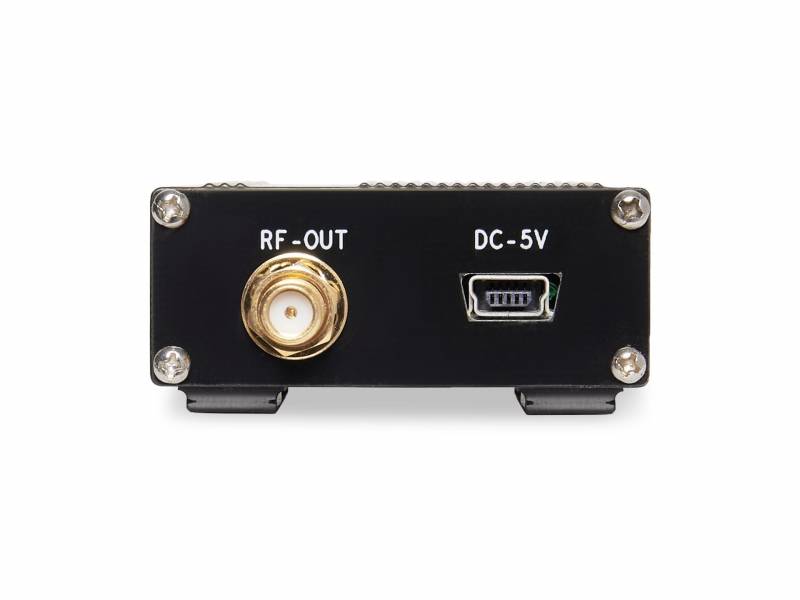

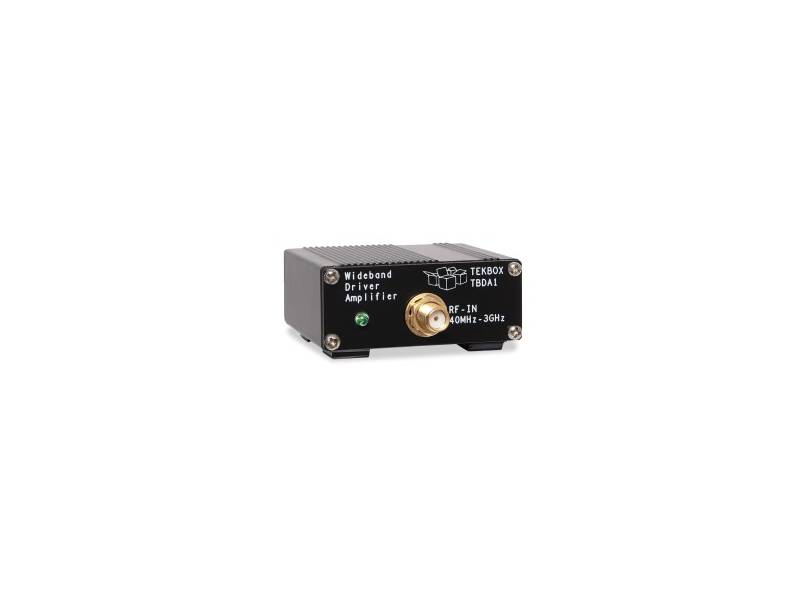

Przegląd produktu
Szerokopasmowe wzmacniacze TBDA1 są wszechstronnymi modułami konstrukcyjnymi, które można łatwo zintegrować z konfiguracjami laboratoryjnymi. Dzięki zakresowi częstotliwości od 40 MHz do 3 GHz i mocy wyjściowej + 22 dBm przy kompresji 1 dB, są one idealne do zwiększania amplitudy źródeł RF o niskiej mocy lub do napędzania stopni wzmacniacza mocy. Szerokopasmowe wzmacniacze TBDA1 są dostępne ze wzmocnieniem 14dB lub 28dB.
W porównaniu do TBWA2, wzmacniacze te mają większą moc wyjściową, dzięki czemu nadają się do wzmacniania sygnałów RF o niskiej mocy w testach zgodności wstępnej EMC i do napędzania stopni wzmacniacza mocy.
Tekbox TBDA1 jest dostarczany z:
- 1x kabel SMA-męski na SMA-męski (25 cm)
- 1x kabel SMA-męski na N-męski (75 cm)
- 1x adapter koncentryczny SMA-żeński na N-męski
- Działka pomiarowa
- Kabel USB
Kluczowe cechy
| Model | TBDA1/14dB | TBDA1/28dB |
|---|---|---|
| Maksymalna moc wejściowa | +20 dBm | +6 dBm |
| Wzmocnienie | 12 dB przy 25 MHz 13,8 dB przy 50 MHz 14,2 dB przy 100 MHz 14,2 dB przy 500 MHz 14,3 dB przy 1 GHz 14,3 dB przy 1,5 GHz 13,7 dB przy 2 GHz 14,8 dB przy 2,5 GHz 14,6 dB przy 3 GHz |
26 dB przy 25 MHz 28,4 dB przy 50 MHz 28,6 dB przy 100 MHz 28,6 dB przy 500 MHz 28,8 dB przy 1 GHz 28,3 dB przy 1,5 GHz 27,2 dB przy 2 GHz 28,5 dB przy 2,5 GHz 28,9 dB przy 3 GHz |
| Punkt kompresji wyjściowej 1 dB | +21,5 dBm przy 40 MHz +22,5 dBm przy 2 GHz |
+21,5 dBm przy 40 MHz +22,5 dBm przy 2 GHz |
| Odwrotna izolacja | -20dB | -40dB |
| Liczba szumów | 3 … 4dB | 3,1 … 4,1dB |
| Nominalne napięcie zasilania | 4,5 – 5 V, typ. 110mA, złącze Mini-USB-B | 4,5 – 5 V, typ. 210mA, złącze Mini-USB-B |
| Maksymalne napięcie zasilania | 5,5 V | 5,5 V |
| Łączność | SMA-żeńskie N-męskie (przy użyciu dołączonego adaptera) |
SMA-żeńskie N-męskie (przy użyciu dołączonego adaptera) |
| Impedancja | Wejście 50 Ω, wyjście 50 Ω | Wejście 50 Ω, wyjście 50 Ω |
TBDA1/14dB
- Wejście: 50 Ohm, żeńskie SMA
- Wyjście: 50 Ohm, żeńskie SMA
- Nominalne napięcie zasilania: 5 V, typ. 115 mA, złącze Mini-USB-B
- Maksymalne napięcie zasilania: 5,5 V
- Maksymalna moc wejściowa: +20 dBm
- Punkt kompresji wyjścia 1 dB przy 40 MHz: +21,5 dBm
- Punkt kompresji wyjścia 1 dB przy 2 GHz: +22,5 dBm
- Punkt przecięcia wyjścia trzeciego rzędu przy 40 MHz: +40dBm
- Punkt przecięcia wyjścia 3. rzędu przy 2 GHz: +43dBm
- Izolacja zwrotna S12: -20dB
- Wartość szumu: 3 … 4 dB
Wzmocnienie
|
25 MHz |
50 MHz |
100 MHz |
500 MHz |
1 GHz |
1.5 GHz |
2 GHz |
2.5 GHz |
3 GHz |
| 12 dB | 13.8 dB | 14.2 dB | 14.2 dB | 14.1 dB | 14.2 dB | 13.6 dB | 13.8 dB | 14 dB |
TBDA1/28dB
- Wejście: 50 Ohm, żeńskie SMA
- Wyjście: 50 Ohm, żeńskie SMA
- Nominalne napięcie zasilania: 5 V, typ. 225 mA, złącze Mini-USB-B
- Maksymalne napięcie zasilania: 5,5 V
- Maksymalna moc wejściowa: +6 dBm
- Punkt kompresji wyjścia 1 dB przy 40 MHz: +21,5 dBm
- Punkt kompresji wyjścia 1 dB przy 2 GHz: +22,5 dBm
- Punkt przecięcia wyjścia trzeciego rzędu przy 40 MHz : +39,8dBm
- Punkt przecięcia wyjścia trzeciego rzędu przy 2 GHz: +42,8dBm
- Izolacja zwrotna S12: < -40dB
- Wartość szumu: 3,1 … 4,1 dB
Wzmocnienie
|
25 MHz |
50 MHz |
100 MHz |
500 MHz |
1 GHz |
1.5 GHz |
2 GHz |
2.5 GHz |
3 GHz |
| 26 dB | 28.4 dB | 28.6 dB | 28.6 dB | 28.8 dB | 28.3 dB | 27.2 dB | 28.5 dB | 28.9 dB |
Zastosowanie
- Blok wzmocnienia ogólnego przeznaczenia
- Wzmacniacz sterownika RF
