Przegląd produktu

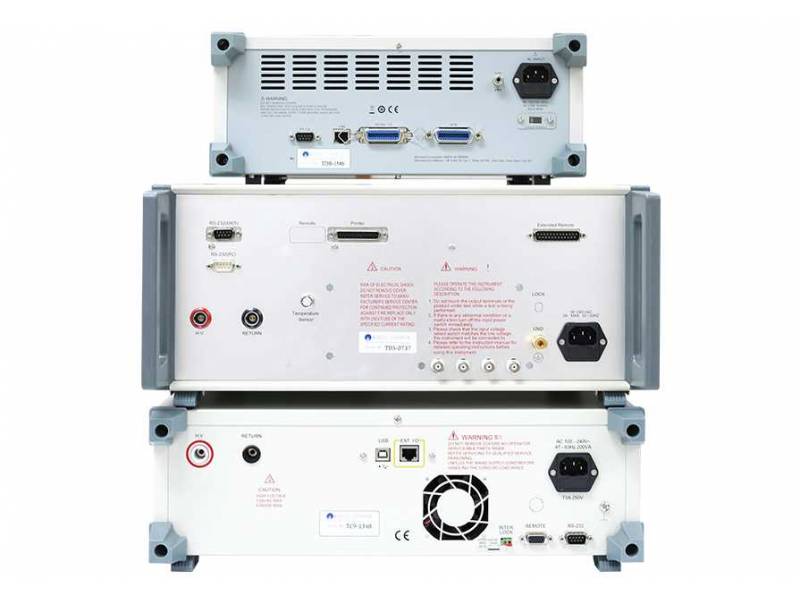

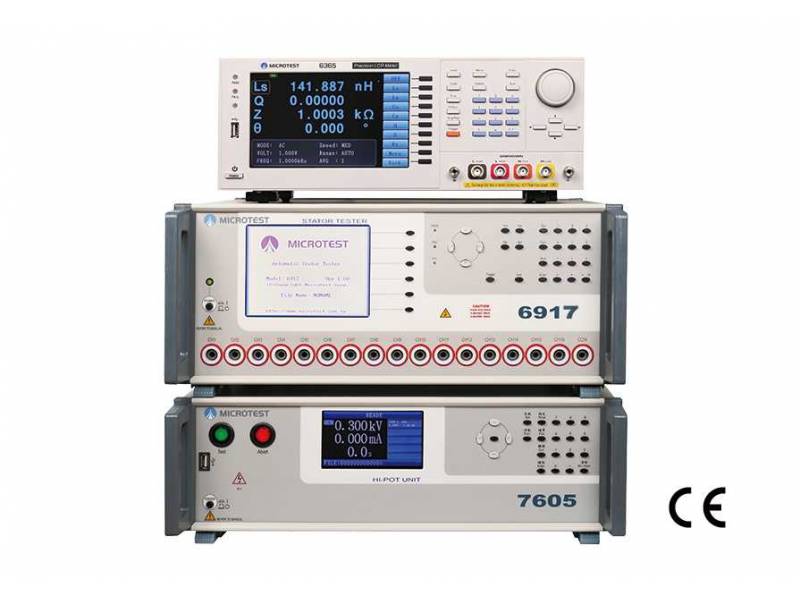

System testowania stojana silnika MICROTEST MT-6910 integruje tester zwarć międzywarstwowych (6910 Impulse winding tester), tester wytrzymałości wysokiego napięcia (7605 HiPot Tester) i miernik LCR (6365), przy czym 6910 służy jako główny kontroler. Jest on w stanie skonfigurować wszystkie parametry pomiarowe i zapewnia 10 kanałów testowych. Zewnętrzne oprogramowanie PC umożliwia pobieranie danych w czasie rzeczywistym z 6910, generowanie raportów lub bezpośrednie przesyłanie wyników testów do bazy danych.
Ten zintegrowany system typu „ all-in-one” obejmuje testy zgodności z wymogami bezpieczeństwa, izolacji wysokonapięciowej i zwarć międzywarstwowych cewek stojanów silników. Może mierzyć polaryzację stojana silnika (test rotacji) przy użyciu precyzyjnej czteroprzewodowej technologii pomiaru rezystancji. Dodatkowo obsługuje testowanie równowagi prądu trójfazowego (opcjonalnie). System może być wyposażony w oprogramowanie łączności z komputerem PC do przechowywania danych i może być skonfigurowany ze sterowaniem PLC. Dostosowane oprzyrządowanie testowe może być dostarczone dla określonych stojanów klienta. Ponadto oferuje opcjonalny miernik LCR do pomiaru wartości indukcyjności stojana z zakresem częstotliwości testowej od 10 Hz do 200 kHz, obsługujący trójfazowe testy zrównoważonej indukcyjności.
Systemy testowania stojanów silników występują w 4 wersjach: MT-6917/MT-6913/ MT-6913L/MT-6910. Każdy z nich jest kompleksowym systemem testowania stojanów silnika, wykorzystującym technologię czteroprzewodową do pomiaru rezystancji DC. Obsługuje testowanie rotacji (polaryzacji) i integruje napięcie wytrzymywane AC/DC, impedancję izolacji, zwarcie międzyobrotowe i pomiar indukcyjności w jednej stacji roboczej.
- MT-6917 obsługuje 17 zestawów kanałów testowych
- MT-6913/L obsługuje 13 zestawów kanałów testowych
- MT-6910 obsługuje 8 zestawów kanałów testowych
Kluczowe cechy
- Kompleksowe rozwiązanie do pomiaru cewki silnika, elementy pomiarowe obejmują indukcyjność(*opcjonalnie: LCR 6365), AC/DC hipot, uzwojenie impulsowe, Rezystancji DC (kompensacja temperatury), polaryzacja
- 4-przewodowy pomiar Rezystancji DC
- Test równowagi prądu trójfazowego (opcja)
- Przechowywanie plików do 100 zestawów
- Może testować wiele zestawów DUT jednocześnie (w zależności od liczby zestawów uzwojeń produktu)
- Funkcja wykrywania wyładowań łukowych (Arcing detection function)
- Impulse/Surge z porównaniem przebiegu jest analizą nieniszczącą.
- Dostępne jest oprogramowanie do analizy danych na komputerze PC

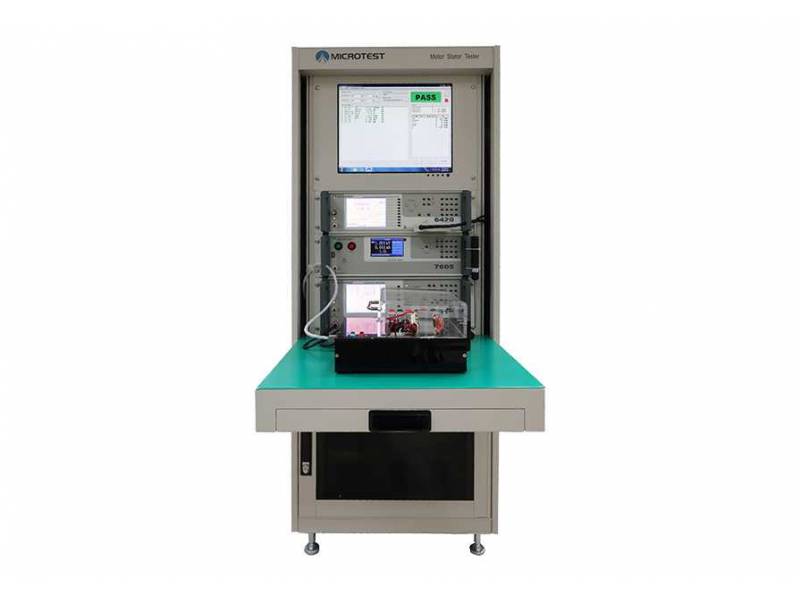

*Rozwiązanie do testowania stojanów MICROTEST można dostosować do kompletnego systemu testowania w oparciu o różne wymagania. Po pierwsze, można ocenić, czy zdecydować się na konfigurację montowaną w szafie czy na biurku, a także czy włączyć łączność z komputerem PC.
Porównanie modeli Stator Motor Testing System
| Model | MT-6917 | MT-6913 | MT-6913L | MT-6910 |
| Test Channel | 17 | 13 | 13 | 8 |
| DCR Range | 0.1mΩ-100kΩ | 0.1mΩ-100kΩ | 0.1mΩ-150Ω | 0.1mΩ-100kΩ |
| DCR Accuracy |
Low Resistance 0.1mΩ-1Ω ±(0.2%±1mΩ) |
Low Resistance 0.1mΩ-1Ω ±(0.2%±1mΩ) |
Low Resistance 0.1mΩ-200mΩ ±(0.1%±0.5mΩ) |
Low Resistance 0.1mΩ-1Ω ±(0.2%±1mΩ) |
|
High Resistance 1Ω-100KΩ ±0.1%
|
High Resistance 1Ω-100KΩ ±0.1%
|
High Resistance 200mΩ-1Ω ±(0.1%±2mΩ 1Ω-150Ω ±0.5% |
High Resistance 1Ω-100KΩ ±0.1%
|
Specyfikacja Systemu testowania stojana silnika
| Model | MT-6910 |
| DC Resistance Test (6910) | |
| DCR Range |
0.1mΩ-100kΩ |
| Measuring Mode | 4-Wire |
| Safety Hi pot Test (7605) | |
| AC Output Voltage | 100V-3000V |
| AC Leakage Current | 0.001mA-10mA |
| AC Arcing Detection | Detect gears from 0-9 |
| DC Output Voltage | 100V-3000V |
| DC Leakage Current | 0.001mA-5mA |
| DC Arcing Detection | Detect gears from 0-9 |
| IR Output Voltage | 100V-1000V |
| Insulation Resistance | 1-9999MΩ |
| Measuring Time | 0.1-99.9s Continuously adjustable |
| Voltage Accuracy | ±(3% of setting+5V) |
| Impulse Winding Test (6910) | |
| Impulse Voltage (programmable) | 200V-3000V |
| Impulse Voltage Accuracy | ±2% |
| Total area comparison |
When layer short happened, the loss of power on coil increase, the resonance damping coefficient increase, resonance amplitude decrease, the total area decrease. These are the basic parameters we check layer short. By calculating and comparing the deference of area between golden sample and DUT. |
| Differential area comparison |
Add up the difference between normal wave and DUT wave call “ Area differential”. By calculating and comparing the deference of area between golden sample and DUT. To determine the degree of waveform overlap. |
| Wave comparison | Set a acceptable wave range, if the DUT’s wave is in this range shows “pass” otherwise, “fail” This parameter can judge both amplitude and phase of resonance wave. This can increase the detection capability of layer short. |
| Corona comparison | In pulse test, the insulation defect will cause discharge and create corona. This function is able to count the times that corona happened base on the degree of deviation. Detect the discharge phenomenon on the coil. |
| Flat comparison | If the layer short happened, the waveform will tremble. Therefore, the instrument will quantize and compared it. |
| Inductance Measurement (*Option LCR Meter 6365) | |
| Inductance Ranges | 0.1nH – 99.999KH |
| Test Frequency | 10Hz-200kHz |
| Frequency Output Accuracy | ±0.01% |
| Frequency Resolution | 5 Digits |
| AC Drive Level | 10mV to 2Vrms (1m Vrms resolution) |
| Basic Accuracy | ±0.1% |
| Three-phase Inductance Balance Test |
Comparison Mode
|
Pełna specyfikacja w nocie katalogowej w zakładce „Do pobrania”.
Prezentacja funkcji
4-przewodowy pomiar rezystancji DC
Nierówny DCR występuje w silniku 3-fazowym, co spowoduje nierównomierny obrót. Dlatego też 4-przewodowy pomiar rezystancji DC MICROTEST będzie dokładniejszy niż inne.
Porównanie kształtu przebiegu
Tester uzwojenia impulsowego wykorzystuje porównanie impulsu do pomiaru DUT. Urządzenie zapewnia wysokie napięcie, aby wykonać natychmiastowy test impulsowy i zarejestrować przebieg. Porównaj ze złotą próbką, aby zdefiniować produkt. Urządzenie sprawdza jakość na podstawie kształtu przebiegu tłumienia
Elementy do testowania cewek stojana
