Systemy firmy ITECH przeznaczone do testowania własności samochodowych stacji ładowania i ładowarek
Samochodowe stacje ładowania i ładowarki spełniają ważne zadanie w popularyzowaniu pojazdów „nowej energii”. Firma ITECH, jako wiodący dostawca sprzętu pomiarowego i testującego, oferuje profesjonalne rozwiązania stacji ładowania i ładowarek samochodowych, spełniając tym wymagania ładowarek samochodowych różnych typów, a także upraszczając ich obsługę. Przedstawione niżej rozwiązania testowe zawierają ważne i unikatowe funkcje.
Własności
• Budowa modułowa, automatyczny system testujący dostosowywany do indywidualnych wymagań użytkownika
• Obciążenie elektroniczne dużej mocy, nawet do 600 kW, spełniające w pełni wymagania stawiane stacji ładowania dużą mocą DC
• Wbudowane elementy testu zgodne z różnymi normami
• Zgodność z wieloma różnymi protokołami dla stacji ładujących, zgodność z ładowarkami o innych protokołach komunikacyjnych
• Pusty interfejs do wypełniania przez użytkownika, bez potrzeby znajomości zasad programowania
• Protokół pomiarowy dostosowywany do indywidualnych wymagań użytkownika
Zgodność z normami brytyjskimi
Rozwiązanie pomiarowe firmy ITECH spełnia wymagania następujących norm:
• GBT18487.1-2015 Systemy ładowania przewodzonego samochodów elektrycznych – część 1: Wymagania ogólne
• GBT20234.1-2015 Urządzenia dołączania ładowania przewodzonego samochodów elektrycznych, część 1: Wymagania ogólne
• GBT20234.2-2015 Urządzenia dołączania ładowania przewodzonego samochodów elektrycznych, część 2: Złącze ładowania AC
• GBT20234.3-2015 Urządzenia dołączania ładowania przewodzonego samochodów elektrycznych, część 2: Złącze ładowania DC
• GBT27930-2015 Protokół komunikacyjny między pojazdem elektrycznym nie-samochodowej ładowarki typu przewodzonego a systemem nadzorowania akumulatora
• QCT895-2011 Samochodowa ładowarka typu przewodzonego samochodu elektrycznego
Oprogramowanie testu

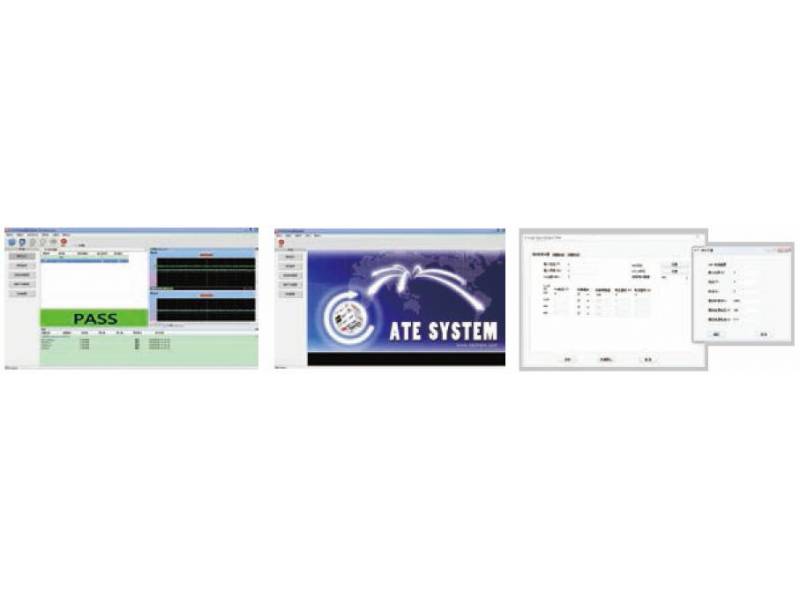

Profesjonalne oprogramowanie testujące jest dostarczane wraz z interfejsem obsługowym przyjaznym dla użytkownika. Użytkownik potrzebuje tylko zaznaczać potrzebne elementy testu, nie musi przy tym być zaznajomiony z programowaniem. Dzięki temu obsługa testu staje się prostsza, bardziej przejrzysta i łatwiejsza w fazie początkowej.

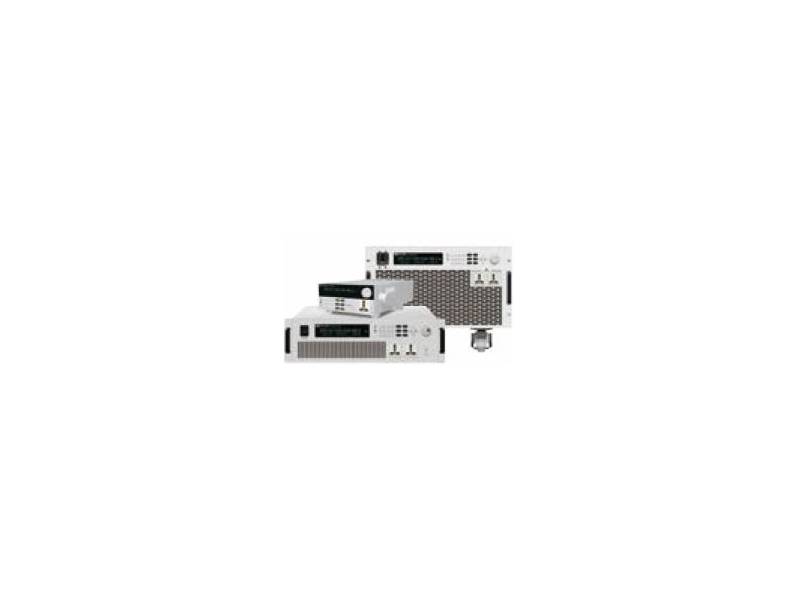

Zalecany sprzęt pomiarowy

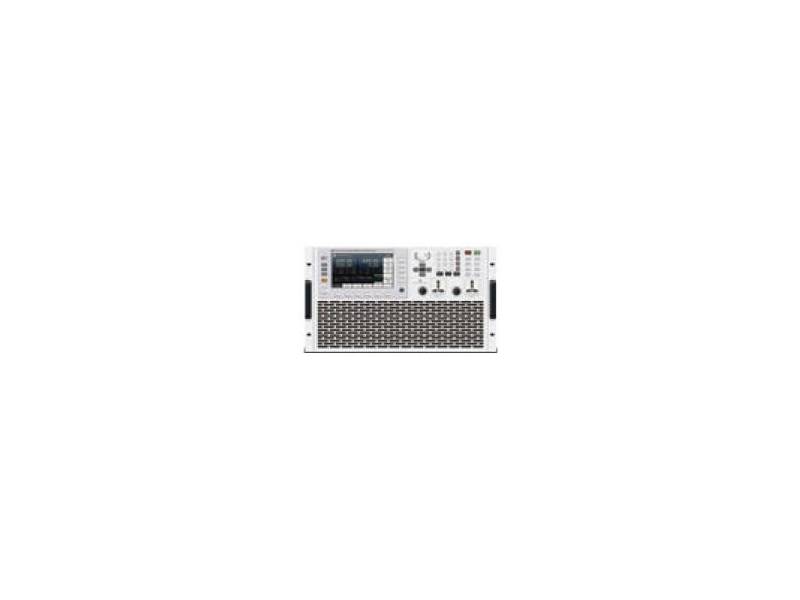

| Zasilacz AC • Seria IT7600 Zakresy wyjściowe: 0 – 300 V/0 – 144 A/0 -54 kVA Zakres częstotliwości: 10 – 5 kHz |
 |
| • Seria IT7300 Zakresy wyjściowe: 0 – 500 V/0 – 12 A/0 – 3 kVA |
 |

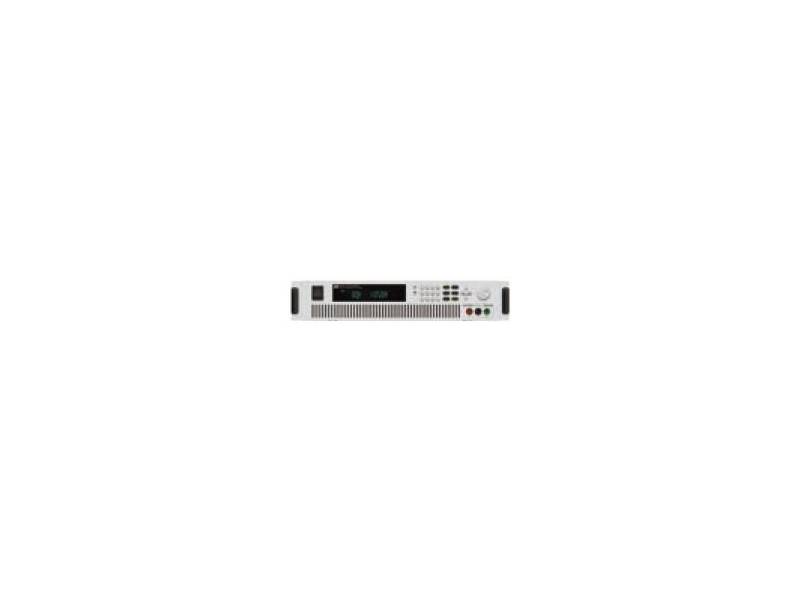

| Zasilacz DC • Seria IT6700H Zakresy wyjściowe (przy pracy samodzielnej): 0 – 1200 V/ 0 – 110 A/0 – 3000 W |
 |
| • Seria IT6500 Zakres wyjściowy (przy pracy samodzielnej): 0 – 30 kW Przełączanie bezprzerwowe prądu w dwóch ćwiartkach |
 |

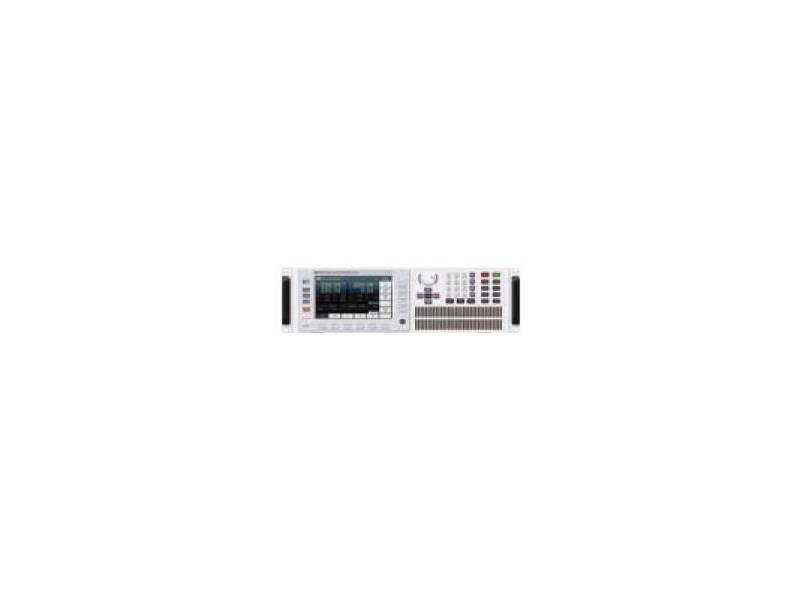

| Obciążenie elektroniczne AC • Seria IT8600 Zakresy wejściowe: 0 – 420 V/0 – 160 A/0 – 14,4 kVA Pomiar: U, I, PF, CF, P, Q, S, F, R, Ip+/- THDu |
 |

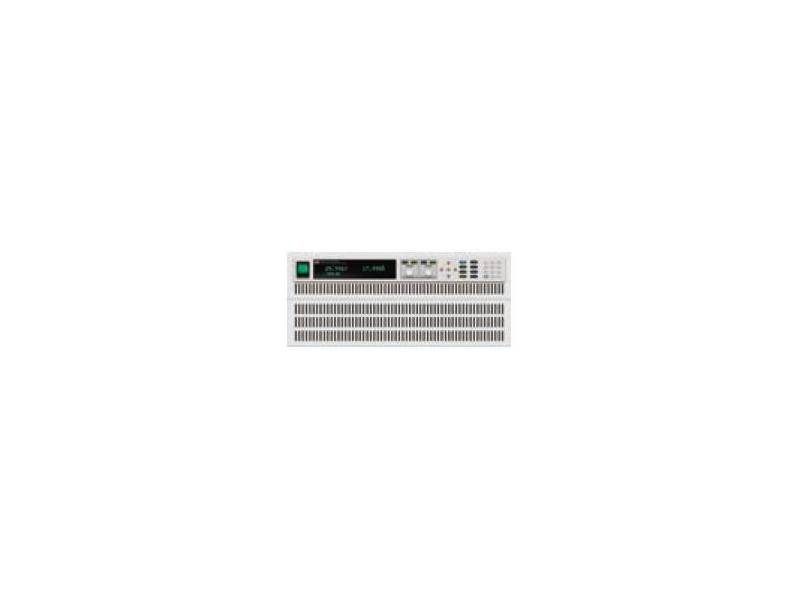

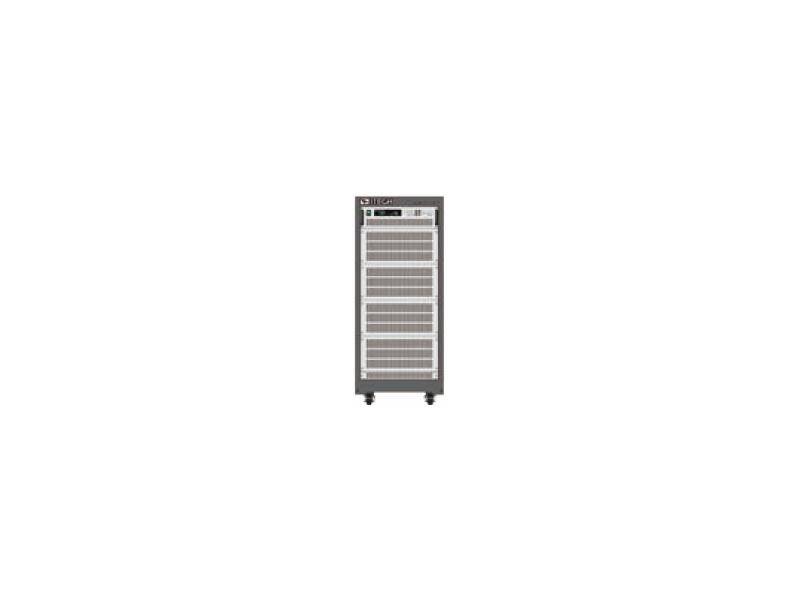

| Obciążenie elektroniczne DC • Seria IT8900 Zakresy wejściowe: 0 – 1200 V/0 – 2500 A/0 – 600 kW Sześć trybów pracy: CC/CV/CR/CP/CV+CC/CR-LED |
|
| • Seria IT8700 Rama rozszerzająca do 16 kanałów testowanych jednocześnie, moduły instalowane przez użytkownika |
 |
| • Seria IT8800 Zakresy wyjściowe: 0 – 800 V/0 – 500 A/0 – 10 kVA |
 |

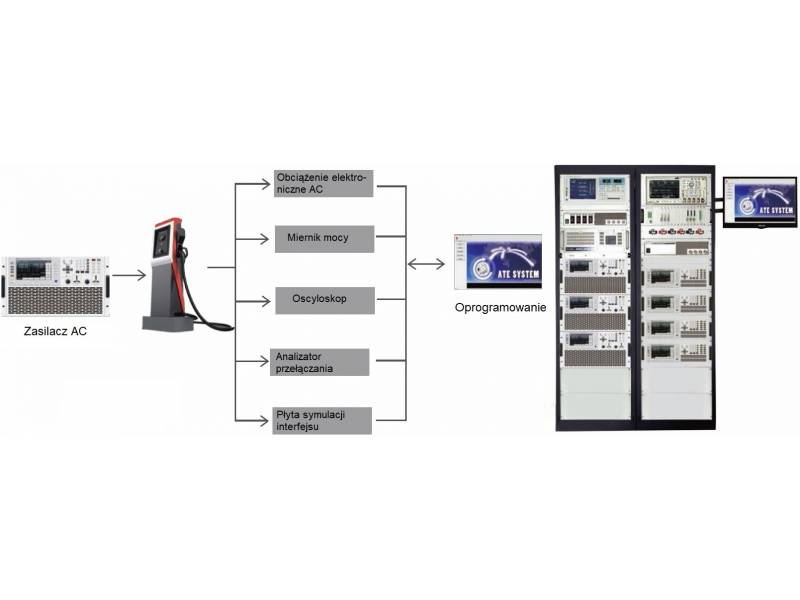

Rozwiązanie testowe stacji ładowania AC
Stacja ładująca AC wyprowadza sygnał przemienny (AC), który jest następnie przetwarzany na stały (DC) przez ładowarkę pokładową, aby naładować akumulator samochodu elektrycznego.
Elementy testu
| Numer kolejny testu | Elementy testu | Numer kolejny testu | Elementy testu |
| 1 | Test przed włączeniem zasilania | 8 | Test komunikacji |
| 2 | Test włączania zasilania | 9 | Test zabezpieczenia przed przeciążeniem prądowym |
| 3 | Test sterowania przewodzonego | 10 | Test zabezpieczenia przed prądem upływowym |
| 4 | Test otwarcia/zamknięcia z obciążeniami |
11 | Test zabezpieczenia przed wzrostem napięcia wejściowego |
| 5 | Test własności wejścia/wyjścia | 12 | Test zabezpieczenia przed spadkiem napięcia wejściowego |
| 6 | Test zgodności danych pomiarowych | 13 | Test stanu połączenia odbiegającego od normy |
| 7 | Test funkcji wyświetlacza | 14 | Test funkcji zatrzymania awaryjnego |
Rozwiązanie testowe stacji ładowania DC
Stacja ładująca DC, jako urządzenie szybko ładujące, wyprowadza sygnał stały (DC) o dużym napięciu i mocy, gdyż tylko obciążenie o dużym napięciu stałym (DC) i dużej mocy może spełnić jej wymagania testowe.
Elementy testu
| Numer kolejny testu | Elementy testu | Numer kolejny testu | Elementy testu |
| 1 | Test odchylenia napięcia wyjściowego | 12 | Test zabezpieczenia przed wzrostem napięcia wejściowego |
| 2 | Test odchylenia prądu wyjściowego | 13 | Test zabezpieczenia przed spadkiem napięcia wejściowego |
| 3 | Test dokładności stabilizacji napięcia i prądu | 14 | Test zabezpieczenia przed wzrostem napięcia wyjściowego |
| 4 | Test współczynnika tętnień | 15 | Test zabezpieczenia przed zwarciem wyjścia |
| 5 | Test sprawności | 16 | Test prądu rozruchowego |
| 6 | Test współczynnika mocy | 17 | Test odwrotnego dołączenia akumulatora |
| 7 | Test prądu wyrównywania asymetrii | 18 | Test dołączenia odbiegającego od normy |
| 8 | Test ograniczenia napięciowego i prądowego | 19 | Test funkcji zatrzymania awaryjnego |
| 9 | Test funkcji wyświetlacza | 20 | Test miękkiego startu |
| 10 | Test funkcji wejściowych | 21 | Test rozładowania |
| 11 | Test komunikacji |
Program testu modułu sterującego ładowaniem

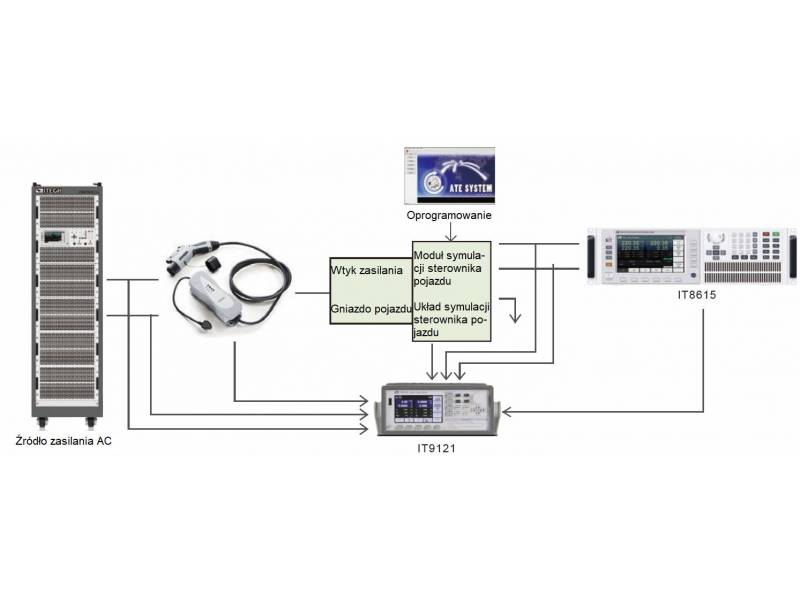

Moduł sterujący ładowaniem pojazdu elektrycznego jest używany przede wszystkim do wolnego ładowania samochodów elektrycznych małym prądem (mniejszym do 10 A). Firma ITECH zapewnia rozwiązanie w postaci takiego modułu sterującego ładowaniem oparte na brytyjskiej normie „GB/T18487.1-2015 System ładowania przewodzonego pojazdu elektrycznego, część 1: Wymagania ogólne” i „Specyfikacji testowej współdziałania ładowania przewodzonego pojazdu elektrycznego”.
Elementy testu
| Numer kolejny testu | Typ testu | Elementy testu | Numer kolejny testu | Typ testu | Elementy testu |
| 1 | Test ochrony | Test symulowania prądu upływowego | 11 | Test czasów sterowania ładowaniem | Test czasów sterowania ładowaniem i przy symulacji stanów pełnego dołączenia i rozłączenia |
| 2 | Test symulowania wady połączenia z masą | 12 | Symulacja wyjątkowego połączenia | Symulowanie stanu anormalnego w punkcie 1 wykrywania stacji ładowania | |
| 3 | Test zabezpieczenia przed wzrostem prądu wyjściowego | 13 | Symulowanie stanu anormalnego wzrostu prądu wyjściowego | ||
| 4 | Test napięcia sterującego ładowaniem | Punkt testowy 1: test błędu napięcia 12 V | 14 | Test sprawności | Test sprawności ładowarek domowych |
| 5 | Punkt testowy 1: test błędu napięcia 9 V | 15 | Test zakłóceń | Testy: stanu nałożenia różnych harmonicznych, ograniczenia częstotliwości, ograniczenia napięcia, zapadów napięcia i inne | |
| 6 | Punkt testowy 1: test błędu napięcia 6 V | ||||
| 7 | Test sygnału sterującego ładowaniem | Test błędu częstotliwości | |||
| 8 | Test błędu współczynnika wypełnienia | ||||
| 9 | Test błędu czasu narastania | ||||
| 10 | Test błędu czasu opadania |
Test ładowarki samochodowej i interfejsu ładowania

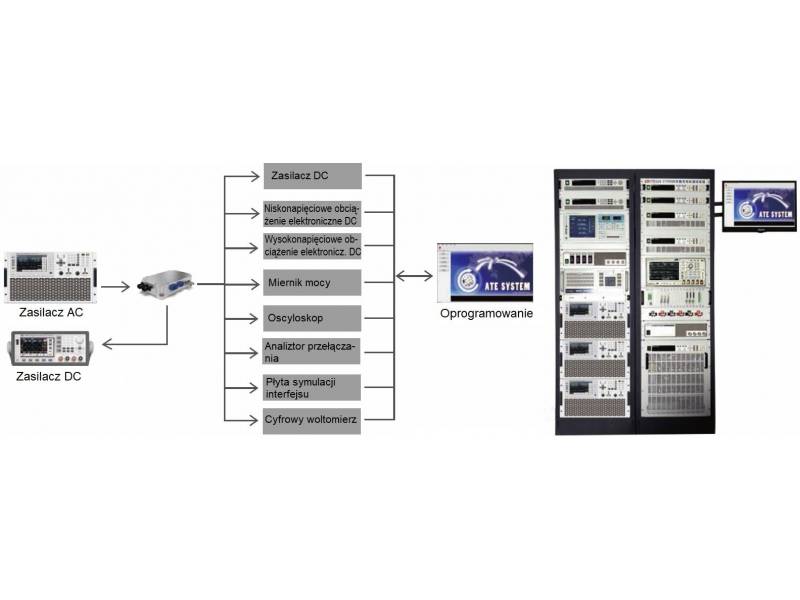

Ładowarkę samochodu elektrycznego można zakwalifikować do jednej z dwóch kategorii, ładowarki pokładowej lub ładowarki zewnętrznej. Aby umożliwić użytkownikowi skompletowanie narzędzi niezbędnych do przetestowania ładowarki system firmy ITECH testowania ładowarki pokładowej zawiera obciążenie elektroniczne przeznaczone do rozładowywania akumulatora, źródło sygnału przemiennego (AC) do symulowania zasilania z sieci elektroenergetycznej, oscyloskopu, miernika mocy oraz profesjonalnego oprogramowania.
Elementy testu
| Typ testu | Element testu | Element testu wg. norm brytyjskich | |
| Wejście | Test wejścia i wyjścia | Test wejścia/wyjścia ładowania | Prąd rozruchowy przy włączaniu zasilania Test sprawności Test współczynnika mocy Test mocy Test napięcia i prądu |
| Test statyczny | Test statyczny ładowania | Test tętnień i zakłóceń Test napięcia i prądu wyjściowego |
|
| Test stabilizacji zasilania AC | Test stabilizacji linii ładowania | Test odchylenia napięcia wejściowego Test odchylenia prądu wejściowego |
|
| Test spadku cyklu sygnału AC | Test spadku cyklu ładowania | Test spadku cyklu AC | |
| Test zakłóceń w sieci elektroenergetycznej | Test zakłóceń w sieci elektroenergetycznej | Test zakłóceń w sieci elektroenergetycznej | |
| Test ograniczenia częstotliwości napięcia wejściowego | Test zakresu wejściowego napięcia i częstotliwości ładowania | Test zakresu częstotliwości napięcia wejściowego | |
| Wyjście | Test stabilizacji obciążania | Test stabilizacji obciążania w stanie ładowania | Test odchylenia napięcia wyjściowego Test odchylenia prądu wyjściowego |
| Test zakresu napięcia wyjściowego | Test zakresu napięcia wyjściowego ładowania | Test zakresu napięcia wyjściowego | |
| Test ograniczenia napięcia | Test ograniczenia napięcia ładowania | Test ograniczenia napięciowego | |
| Test ograniczenia prądu | Test ograniczenia prądu ładowania | Test ograniczenia prądowego | |
| Kompletny test stabilizacji | Test stabilizacji pełnego ładowania | Test dokładności stabilizowanego napięcia Test dokładności stabilizowanego prądu |
|
| Ochrona | Test ochrony przed wzrostem i spadkiem napięcia wejściowego | Test ochrony przed wzrostem napięcia wejściowego ładowania | Test ochrony przed spadkiem Uwe (UVP) Test ochrony przed wzrostem Uwe (OVP) |
| Test ochrony przed wzrostem i spadkiem napięcia wyjściowego | Test ochrony przed wzrostem napięcia wyjściowego ładowania | Test ochrony przed spadkiem Uwy (UVP) Test ochrony przed wzrostem Uwy (OVP) |
|
| Test ochrony przeciw-zwarciowej | Test ochrony przeciw-zwarciowej ładowania | Test ochrony przeciw-zwarciowej | |
| Test przerwania komunikacji | Test przerwania komunikacji w trakcie ładowania | Test przerwania komunikacji | |
| Test zabezpieczenia przed odwrotnym dołączeniem | Test ochrony przed zamianą przy ładowaniu | Test ochrony przed odwrotnym dołączeniem | |
| Test ochrony przed błędem konfiguracji parametru | Test parametrów konfiguracji ładowania | Test ochrony przed błędem konfiguracji parametru | |
| Test sekwencji czasów |
Test włączenia | Test włączenia ładowania | Test prądu rozruchowego Test przepięcia Test prądu w stanie ustalonym Test czasu włączenia, test czasu czasu narastania |
| Test wyłączenia | Test wyłączenia ładowania | Test czasu wyłączenia, test czasu opadania | |
| Testy specjalne | Test niezawodności (test cyklu życia) | Test niezawodności ładowania | Test niezawodności (test cyklu życia) |
