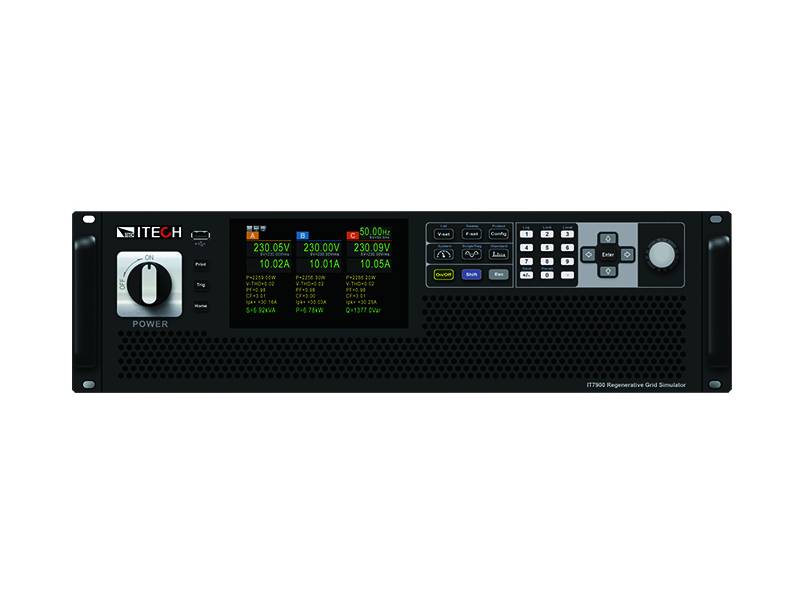

Regeneracyjny symulator czterokwadrantowej sieci prądu przemiennego

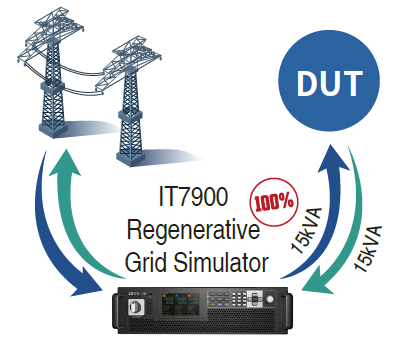

Seria IT7900 to najnowsza generacja programowalnych, w pełni czterokwadrantowych symulatorów sieci energetycznej, zapewniających 100% prądu znamionowego zarówno w trybie źródła, jak i pochłaniacza, z możliwością odzyskiwania energii. Moc generowana przez DUT podczas testu może być łatwo oddawana do sieci AC, zamiast być rozpraszana w postaci ciepła, co chroni środowisko i obniża koszty eksploatacji. Może być stosowany w aplikacjach testowania produktów sieciowych, które wstrzykują energię do sieci, takich jak zmiany częstotliwości, stany nieustalone napięcia i wstrzykiwanie prądu stałego w testach falowników sieciowych.

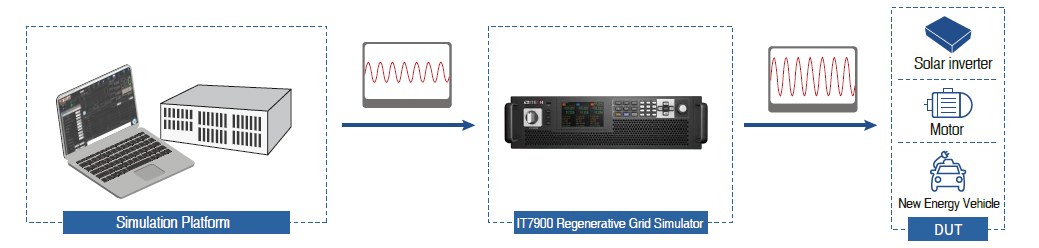

Pełny, czterokwadrantowy wzmacniacz mocy

Symulator sieci regeneracyjnej serii IT7900 może być używany jako wzmacniacz mocy w celu uzupełnienia sprzętowych aplikacji zasilania w pętli (PHIL) dla mikrosieci, magazynowania energii i nowych pojazdów energetycznych. Cyfrowe Wejście/Wyjście lub standardowy zestaw sygnałów analogowych można wprowadzić za pomocą zewnętrznego interfejsu analogowego (opcja), a następnie wzmocnić bez zniekształceń do postaci rzeczywistej fali mocy z czasem reakcji zewnętrznego analogu poniżej 200 s.

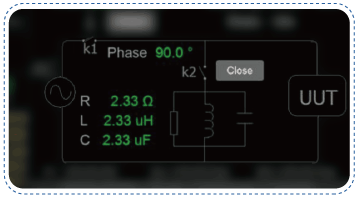

Tryb testowy anti-islanding

Aby spełnić wymagania certyfikacyjne w zakresie skuteczności ochrony anti-islanding w przypadku produktów podłączonych do sieci, seria IT7900 oferuje profesjonalny tryb testu ochrony anti-islanding. Użytkownicy mogą dostosować parametry RLC lub skonfigurować parametry mocy czynnej i biernej, aby uzyskać efekt symulacji czysto rezystancyjnych lub nieliniowych obciążeń sieci, a następnie zweryfikować czas reakcji zabezpieczeń anti-islanding urządzenia testowanego (DUT) w warunkach różnych impedancji zastępczych, trójfazowego równoważenia obciążenia i braku równoważenia. Rozwiązanie to pomaga inżynierom uprościć obwód testowy i obniżyć koszty dodatkowych urządzeń, takich jak oscyloskopy i mierniki mocy.

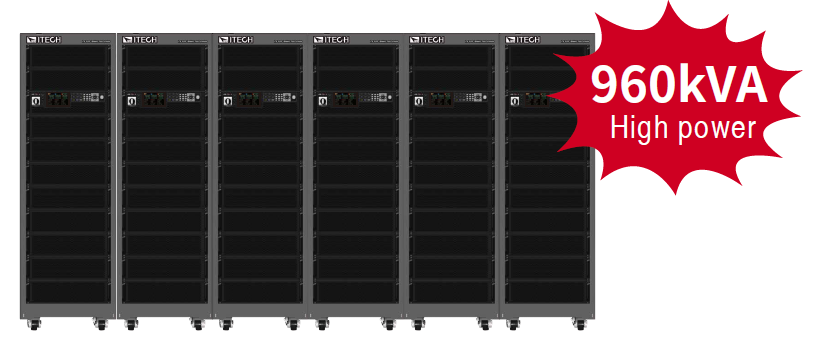

Układ równoległy Master/Slave, moc do 960kVA

Seria IT7900 może być połączona równolegle w układzie master-slave w celu uzyskania wyższego prądu i mocy. Maksymalnie 64 zestawy mogą być połączone równolegle, aby osiągnąć moc 960kVA. IT7900 jest wyposażony w synchroniczne sygnały wejściowe i wyjściowe On/Off, które zapewniają synchronizację łączenia równoległego i synchroniczne dzielenie prądu przez wiele modułów. Po połączeniu równoległym wszystkie funkcje są zachowane i nie ma utraty dokładności, dzięki czemu budowa systemu zasilania jest szybsza, bardziej elastyczna i ekonomiczna, zarówno w przypadku testów samodzielnych, jak i systemów ATE.

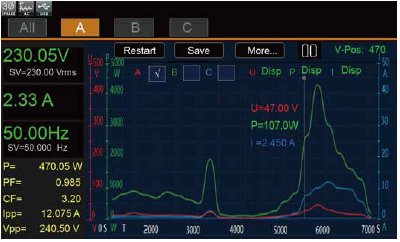

Analiza trendów

Dzięki funkcji zapisu dużych danych seria IT7900 może rejestrować do 7 godzin ciągłych danych w krótkich odstępach czasu (najszybszy: 100 ms). W trybie „trend” można łatwo wyświetlić pełną krzywą generowaną od początku do końca testu. W tym samym czasie można wyświetlić maksymalnie sześć krzywych. Ponadto na ekranie można przesuwać suwmiarki z noniuszem, aby sprawdzić dokładne dane w określonym punkcie bieżących krzywych trendu. Jest to przydatne do analizowania błędów podczas długotrwałych testów lub punktów przegięcia podczas ładowania itp. Ponadto można eksportować dane testowe do dalszej analizy przez USB.

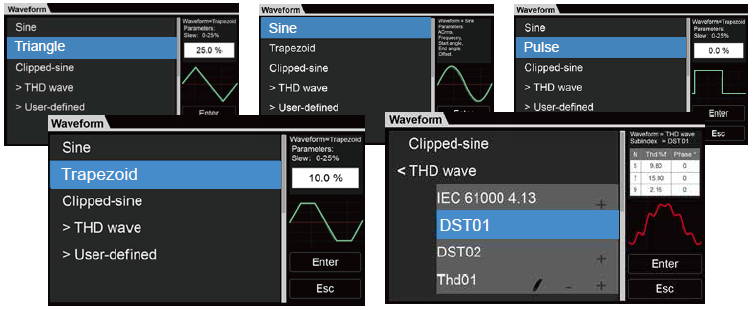

Wbudowane różne rodzaje przebiegów zniekształconych

Oprócz przebiegów sinusoidalnych seria IT7900 oferuje różne standardowe przebiegi prądu zmiennego, takie jak fala trójkątna, fala piłokształtna, fala kwadratowa, fala trapezowa i obcięta fala sinusoidalna. Fale te można łatwo wywołać z menu i wyświetlić na ekranie dotykowym LCD. Ponadto, w połączeniu z funkcją programowania sekwencji, użytkownik może uzyskać ciągły sygnał wyjściowy w postaci wielu przebiegów, co pozwala na przeprowadzanie złożonych testów zakłóceń w sieci energetycznej.
