Przegląd produktu
Sondy Tekbox TBCP-4 to seria trzech sond prądowych o stałej aperturze równej 32 mm. Dostępne modele:
TBCP4-250 jest sondą do pomiaru prądu RF o stałej aperturze. Charakteryzuje się bardzo płaską charakterystyką z pasmem przenoszenia 3dB wynoszącym 300 MHz, a także możliwością stosowania w zakresie częstotliwości od 1 kHz do 400 MHz. Apertura sondy RF do pomiaru prądu wynosi 32 mm. Jej impedancja przenoszenia wynosi 13 dB Ohm w płaskim obszarze, z szerokością pasma 3 dB od 200 kHz do 300 MHz.
TBCP4-500 jest sondą RF do pomiaru prądu o stałej aperturze. Charakteryzuje się bardzo płaską charakterystyką z pasmem przenoszenia 3dB wynoszącym 500 MHz oraz możliwością stosowania w zakresie częstotliwości od 1 kHz do 600 MHz. Apertura sondy RF do pomiaru prądu wynosi 32 mm. Jej impedancja przenoszenia jest bliska 16 dB Ohm w płaskim obszarze z szerokością pasma 3 dB od 400 kHz do 500 MHz.
TBCP4-750 jest sondą RF do pomiaru prądu o stałej aperturze. Charakteryzuje się bardzo płaską charakterystyką z pasmem przenoszenia 3dB wynoszącym 850 MHz oraz możliwością stosowania w zakresie częstotliwości od 1 kHz do 1 GHz. Apertura sondy RF do pomiaru prądu wynosi 32 mm. Jej impedancja przenoszenia jest bliska 20 dB Ohm z szerokością pasma 3 dB od 1.5 MHz do 850 MHz.
Tekbox oferuje również uchwyt kalibracyjny odpowiadający serii TBCP4 sond prądowych o stałej aperturze.
Kluczowe cechy
TBCP4-250
- Zakres częstotliwości: 1 kHz do 400 MHz
- Średnica apertury: 32 mm
- Średnica zewnętrzna: 73 mm
- Wysokość: 20 mm
- Masa: 320 g
- Typ złącza: N żeńskie
- Impedancja przenoszenia: 14 dBΩ w obszarze płaskim, typ.
- Pasmo przenoszenia 3 dB: 200 kHz – 300 MHz, typ.
- Maks. prąd pierwotny (DC – 400 Hz): 80 A
- Maks. prąd pierwotny (RF): 3 A
- Maks. temperatura rdzenia: 125 °C
TBCP4-500
- Zakres częstotliwości: 1 kHz do 600 MHz
- Średnica apertury: 32 mm
- Średnica zewnętrzna: 73 mm
- Wysokość: 20 mm
- Masa: 320 g
- Typ złącza: N żeńskie
- Impedancja przenoszenia: 16 dBΩ w obszarze płaskim, typ.
- Pasmo przenoszenia 3 dB: 400 kHz – 500 MHz, typ.
- Maks. prąd pierwotny (DC – 400 Hz): 80 A
- Maks. prąd pierwotny (RF): 3 A
- Maks. temperatura rdzenia: 125 °C
TBCP4-750
- Zakres częstotliwości: 1 kHz do 1 GHz
- Średnica apertury: 32 mm
- Średnica zewnętrzna: 73 mm
- Wysokość: 20 mm
- Masa: 320 g
- Typ złącza: N żeńskie
- Impedancja przenoszenia: 20 dBΩ w obszarze płaskim, typ.
- Szerokość pasma 3 dB: 1,5 MHz – 850 MHz, typ.
- Maks. prąd pierwotny (DC – 400 Hz): 80 A
- Maks. prąd pierwotny (RF): 3 A
- Maks. temperatura rdzenia: 125 °C
Uchwyty do kalibracji

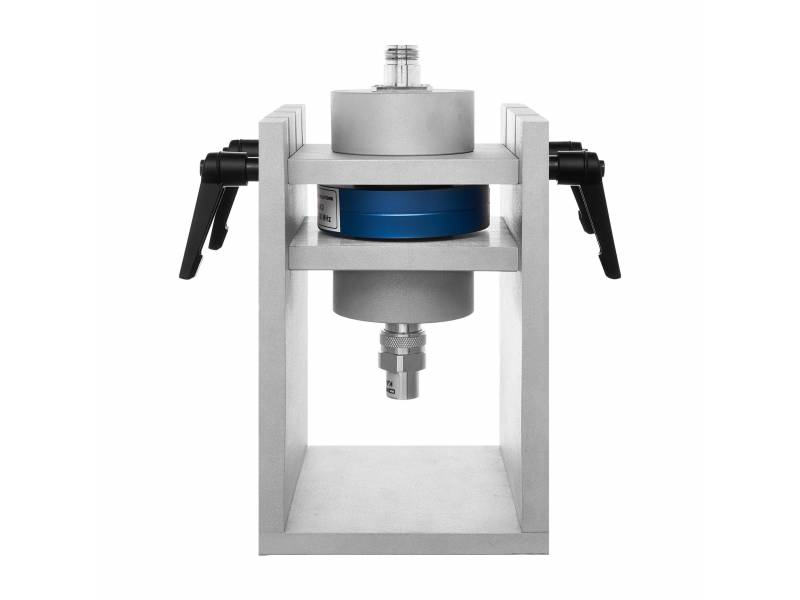

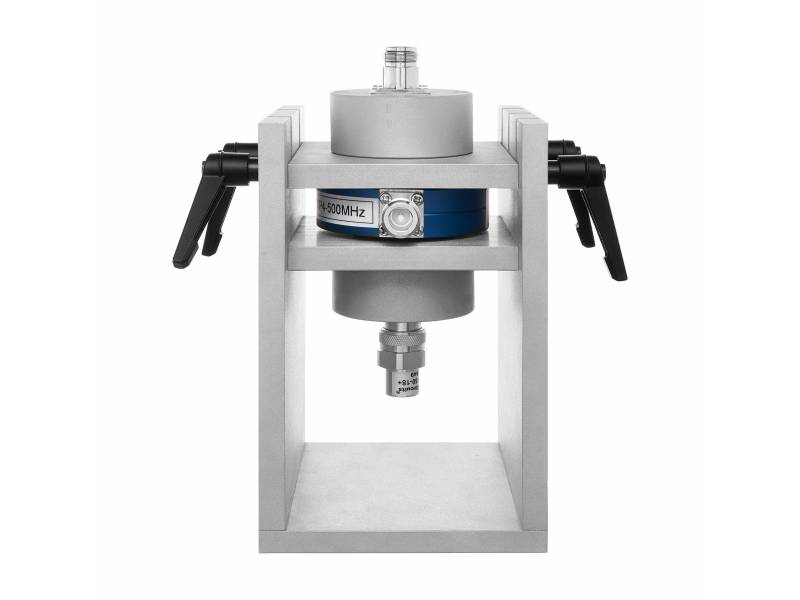

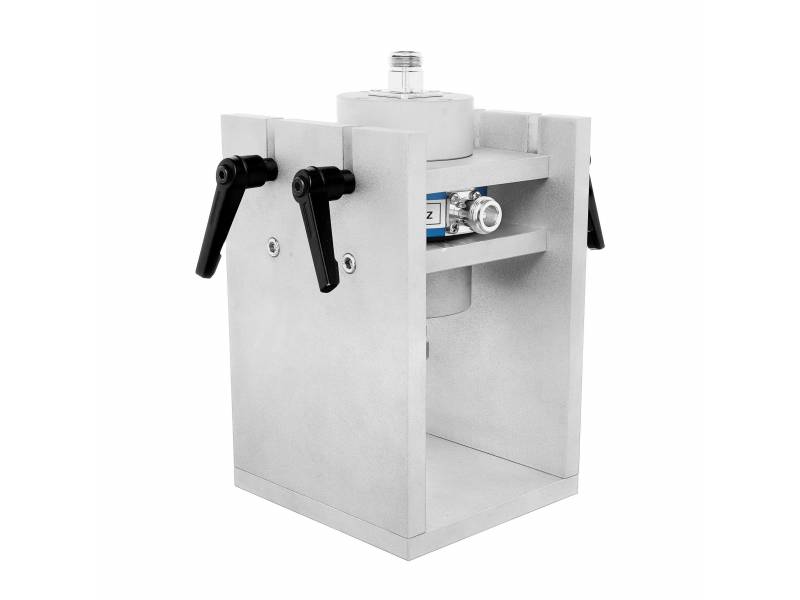

TBCP1_CAL, TBCP2_CAL, TBCP3_CAL i TBCP4_CAL to uchwyty do kalibracji odpowiadające seriom TBCP1, TBCP2, TBCP3 i TBCP4 sond prądowych RF. – zobacz listę „Modele do wyboru”.
Oprzyrządowanie do kalibracji sond prądowych RF jest używane w połączeniu z analizatorem sieci wektorowych
lub analizatorem widma wyposażonym w generator śledzący w celu zmierzenia impedancji transferowej sond prądowych RF.
Każda sonda Tekbox RF jest dostarczana wraz z odpowiednim arkuszem kalibracyjnym zawierającym wartości impedancji transferowej w zależności od częstotliwości. W związku z tym nie ma potrzeby zakupu oprzyrządowania do kalibracji razem z sondą. Oprzyrządowanie do kalibracji może być używane do okresowej kontroli sond lub do sprawdzania stanu technicznego, w przypadku gdy sonda upadła i istnieje podejrzenie, że jej rdzeń ferrytowy mógł ulec uszkodzeniu.
