Przegląd produktu

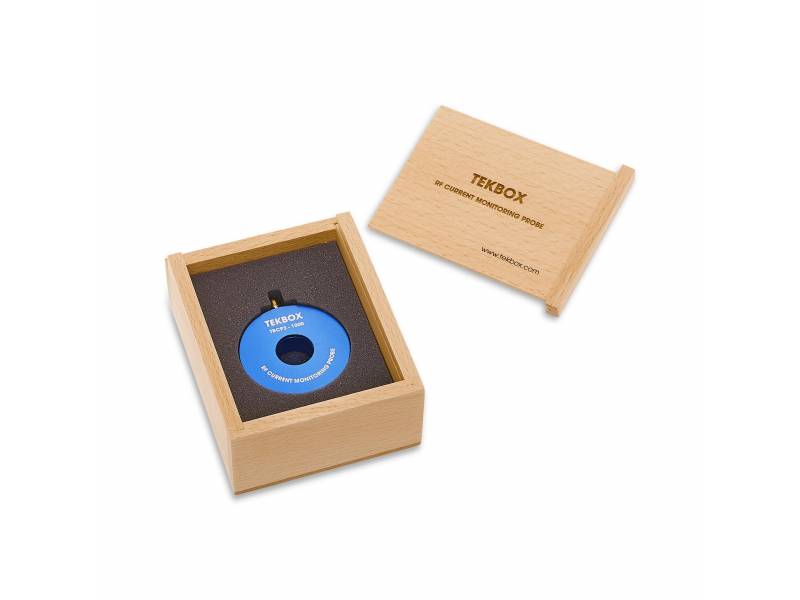

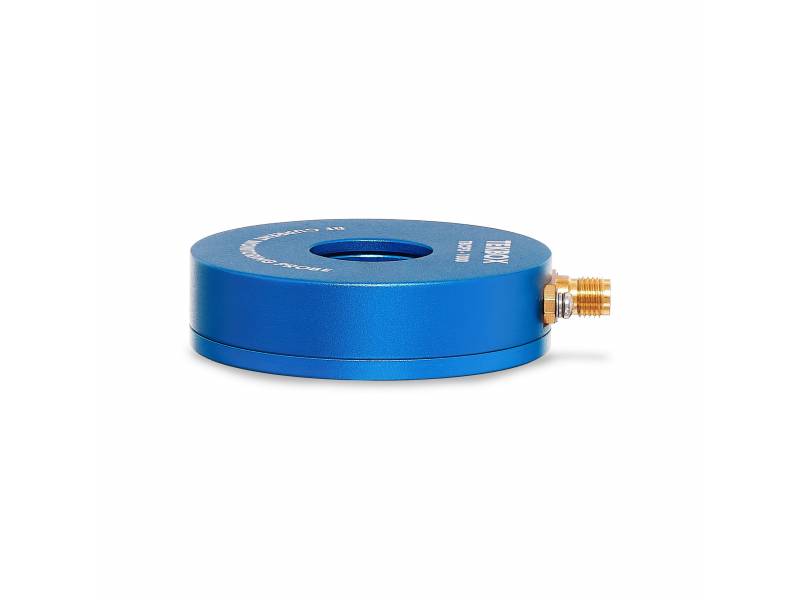

TBCP3-1000 jest sondą RF do monitorowania prądu o stałej aperturze. Charakteryzuje się bardzo płaską odpowiedzią o szerokości pasma 3dB wynoszącej 1 GHz oraz możliwością stosowania w zakresie częstotliwości od 1 kHz do 1 GHz.
Apertura sondy RF do monitorowania prądu wynosi 17 mm. Jej impedancja przenoszenia jest bliska 20 dB Ohm w płaskim regionie i pasmo 3dB w zakresie od 3 MHz do 1 GHz.
Tekbox oferuje również oprzyrządowanie kalibracyjne odpowiadające serii sond prądowych o stałej aperturze TBCP3.
Kluczowe cechy
TBCP3-1000
- Zakres częstotliwości: 1 kHz do 1 GHz
- Średnica apertury: 17 mm
- Średnica zewnętrzna: 52 mm
- Wysokość: 14 mm
- Masa: 55 g
- Typ złącza: SMA żeńskie
- Impedancja przenoszenia: 20 dBΩ w płaskim zakresie, typ.
- Pasmo 3dB: 3 MHz – 1 GHz, typ.
- Maks. prąd pierwotny (DC – 400 Hz): 30 A
- Maks. prąd pierwotny (RF): 4 A
- Maks. temperatura rdzenia: 125 °C
Uchwyty do kalibracji

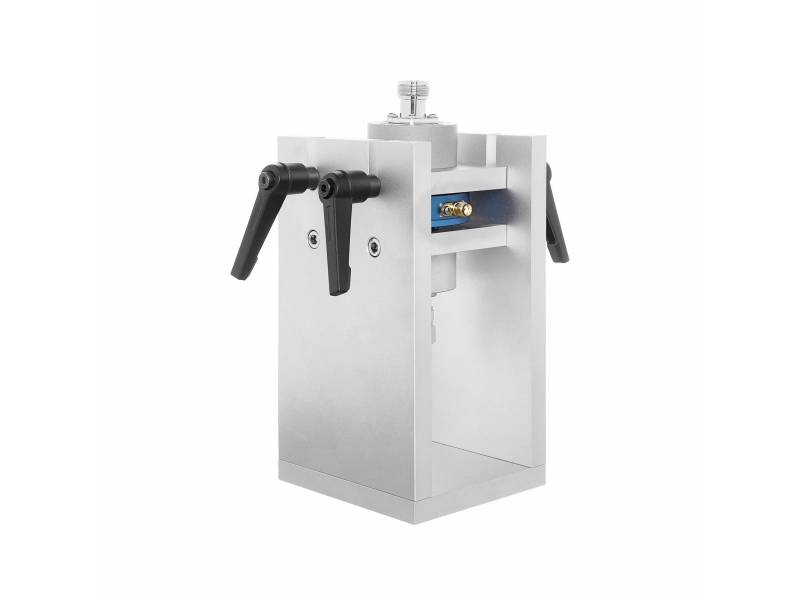

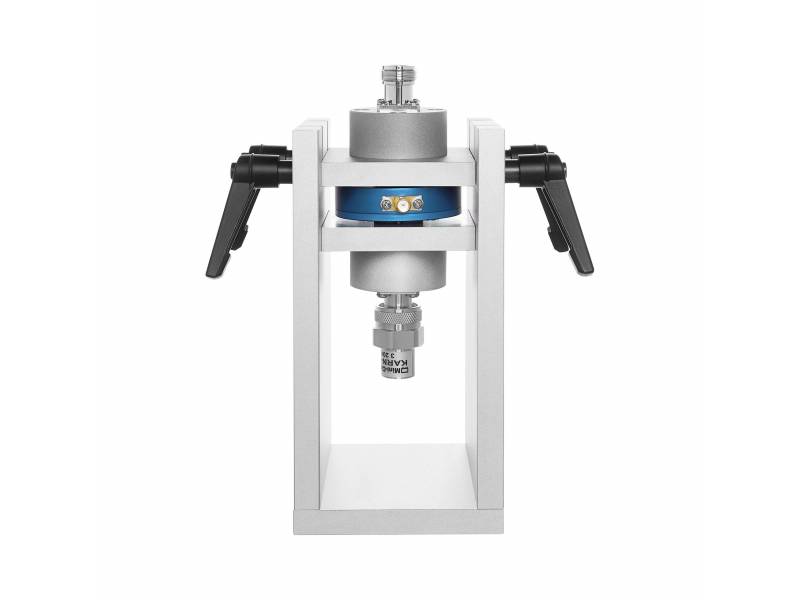

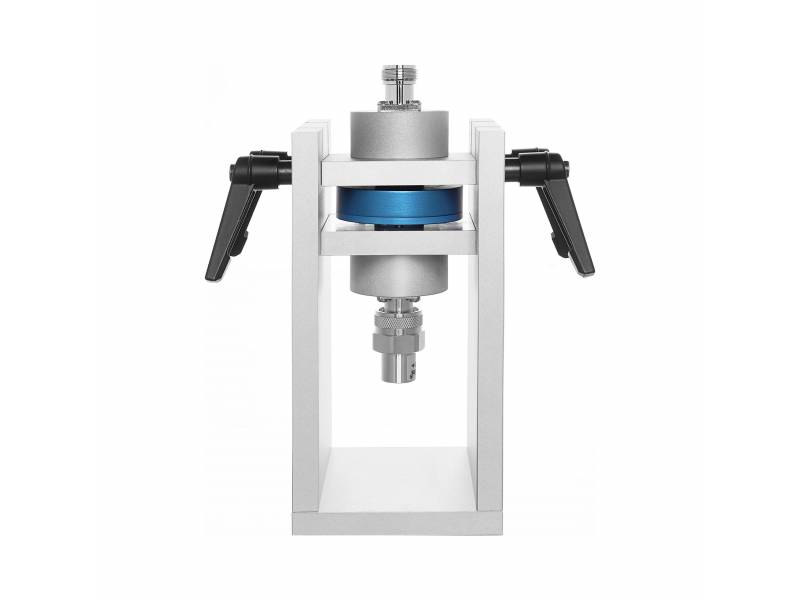

TBCP1_CAL, TBCP2_CAL, TBCP3_CAL i TBCP4_CAL to uchwyty do kalibracji odpowiadające seriom TBCP1, TBCP2, TBCP3 i TBCP4 sond prądowych RF. – zobacz listę „Modele do wyboru”.
Oprzyrządowanie do kalibracji sond prądowych RF jest używane w połączeniu z analizatorem sieci wektorowych
lub analizatorem widma wyposażonym w generator śledzący w celu zmierzenia impedancji transferowej sond prądowych RF.
Każda sonda Tekbox RF jest dostarczana wraz z odpowiednim arkuszem kalibracyjnym zawierającym wartości impedancji transferowej w zależności od częstotliwości. W związku z tym nie ma potrzeby zakupu oprzyrządowania do kalibracji razem z sondą. Oprzyrządowanie do kalibracji może być używane do okresowej kontroli sond lub do sprawdzania stanu technicznego, w przypadku gdy sonda upadła i istnieje podejrzenie, że jej rdzeń ferrytowy mógł ulec uszkodzeniu.
