Przegląd produktu

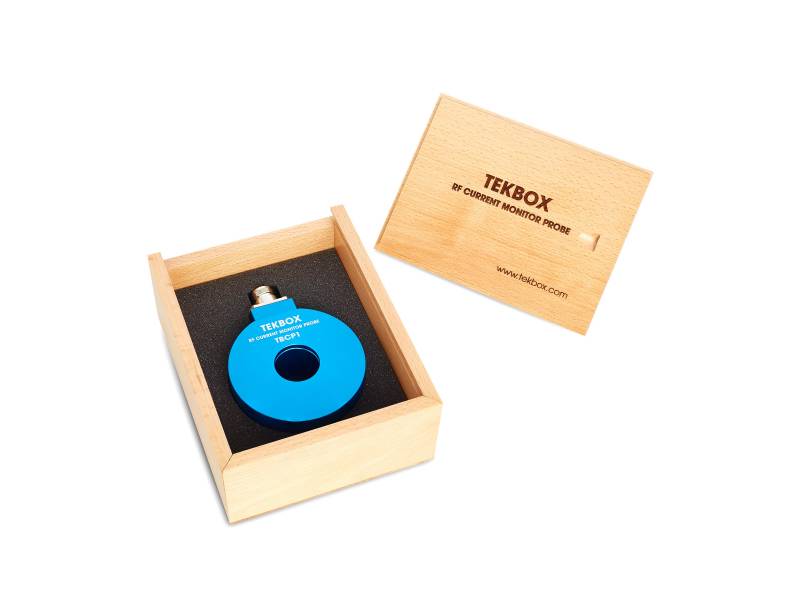

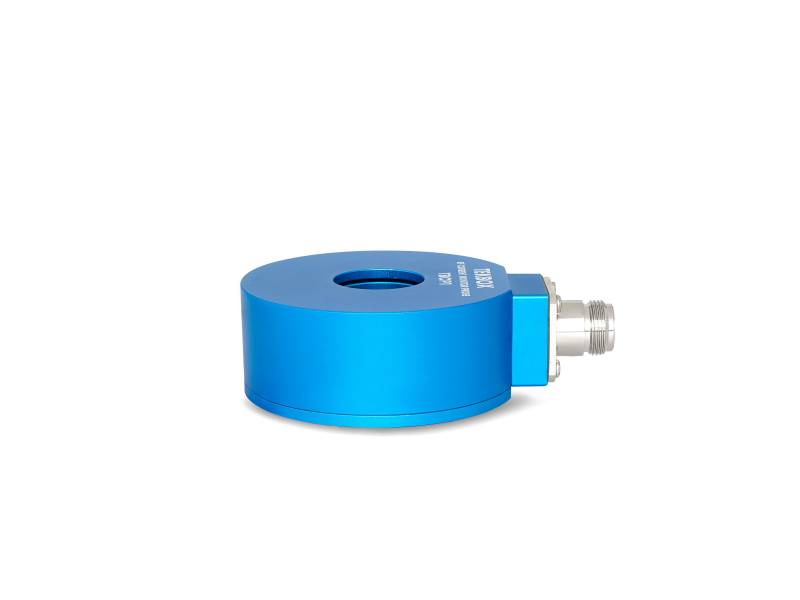

Sondy Tekbox TBCP-1 to seria trzech sond prądowych o stałej aperturze równej 25 mm. Dostępne modele:
TBCP1-200 sonda do pomiaru prądu RF
Sonda ma 3dB szerokość pasma około 200 MHz i jest scharakteryzowana i użyteczna w zakresie częstotliwości od 1 kHz do 500 MHz. Apertura sondy do pomiaru prądu RF wynosi 25 mm. Impedancja przenoszenia wynosi > 17 dB Ohm o szerokości pasma 3 dB w zakresie od 40 kHz do 200 MHz.
TBCP1-250 sonda RF do pomiaru prądu
Sonda ma bardzo płaską charakterystykę z pasmem przenoszenia 3dB wynoszącym 250 MHz, doskonale sprawdzi się do w zakresie częstotliwości od 1 kHz do 300 MHz. Apertura sondy RF do monitorowania prądu wynosi 25 mm. Jej impedancja przenoszenia wynosi > 16 dB Ohm w zakresie od 300 kHz do 250 MHz.
TBCP1-500 sonda RF do pomiaru prądu
Sonda ma bardzo płaską charakterystykę z pasmem przenoszenia 3dB wynoszącym 500 MHz, jest scharakteryzowana i nadaje się do stosowania w zakresie częstotliwości od 1 kHz do 500 MHz. Apertura sondy RF do monitorowania prądu wynosi 25 mm. Jej impedancja przenoszenia wynosi 19 dB Ohm o szerokości pasma 3dB wynoszącej 500 MHz.
Tekbox dostarcza również oprzyrządowanie do kalibracji odpowiadające serii sond prądowych TBCP1.
Kluczowe cechy
TBCP1-200
- Zakres częstotliwości: 1 kHz do 500 MHz
- Średnica apertury: 25 mm
- Średnica zewnętrzna: 76 mm
- Wysokość: 31 mm
- Masa: 320 g
- Typ złącza: N żeńskie
- Impedancja przenoszenia: 17 dBΩ w obszarze płaskim, typ.
- Pasmo przenoszenia 3 dB: 40 kHz -200 MHz, typ.
- Maks. prąd pierwotny (DC – 400 Hz): 80 A
- Maks. prąd pierwotny (RF): 3 A
- Maks. temperatura rdzenia: 125 °C
TBCP1-250
- Zakres częstotliwości: 1 kHz do 300 MHz
- Średnica apertury: 25 mm
- Średnica zewnętrzna: 76 mm
- Wysokość: 31 mm
- Masa: 320 g
- Typ złącza: N żeńskie
- Impedancja przenoszenia: 18 dBΩ w obszarze płaskim, typ.
- Pasmo przenoszenia 3 dB: 300 kHz -200 MHz, typ.
- Maks. prąd pierwotny (DC – 400 Hz): 80 A
- Maks. prąd pierwotny (RF): 3 A
- Maks. temperatura rdzenia: 125 °C
TBCP1-500
- Zakres częstotliwości: 1 kHz do 500 MHz
- Średnica apertury: 25 mm
- Średnica zewnętrzna: 76 mm
- Wysokość: 31 mm
- Masa: 320 g
- Typ złącza: N żeńskie
- Impedancja przenoszenia: 19 dBΩ w obszarze płaskim, typ.
- Pasmo przenoszenia 3 dB: 400 kHz – 500 MHz, typ.
- Maks. prąd pierwotny (DC – 400 Hz): 80 A
- Maks. prąd pierwotny (RF): 3 A
- Maks. temperatura rdzenia: 125 °C

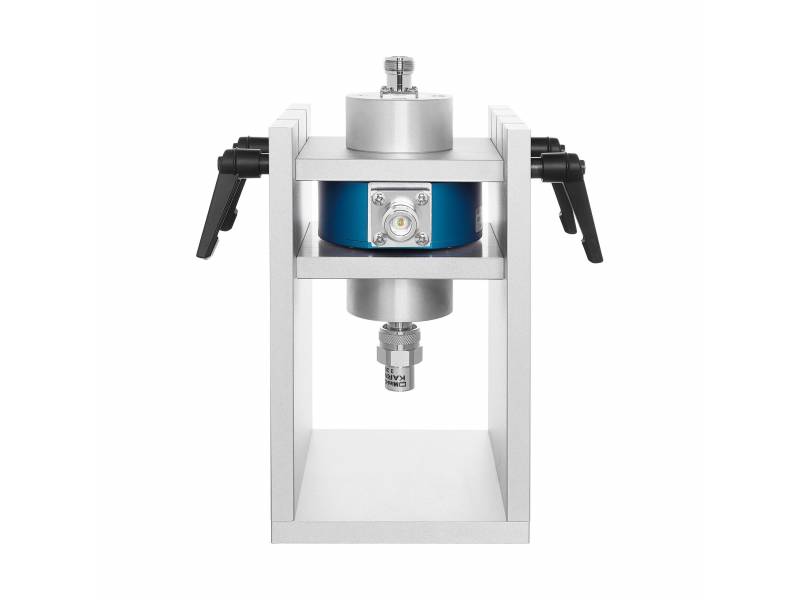

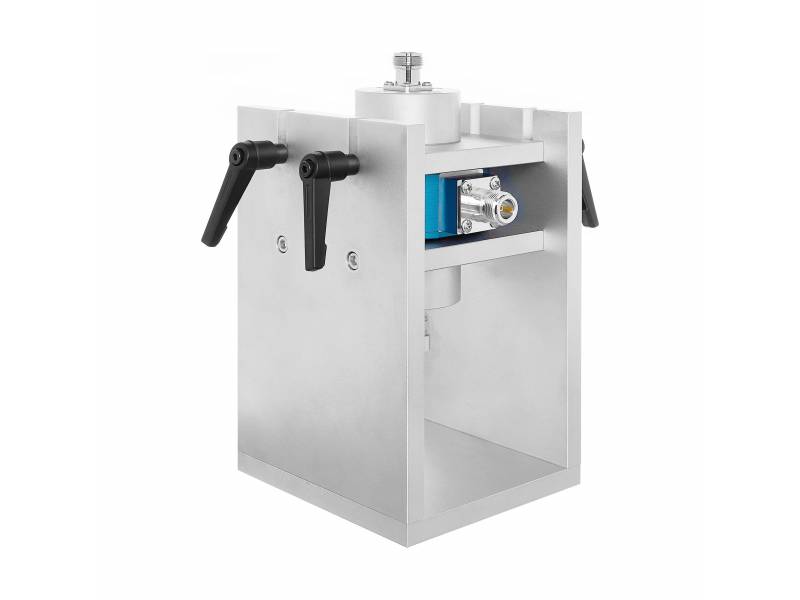

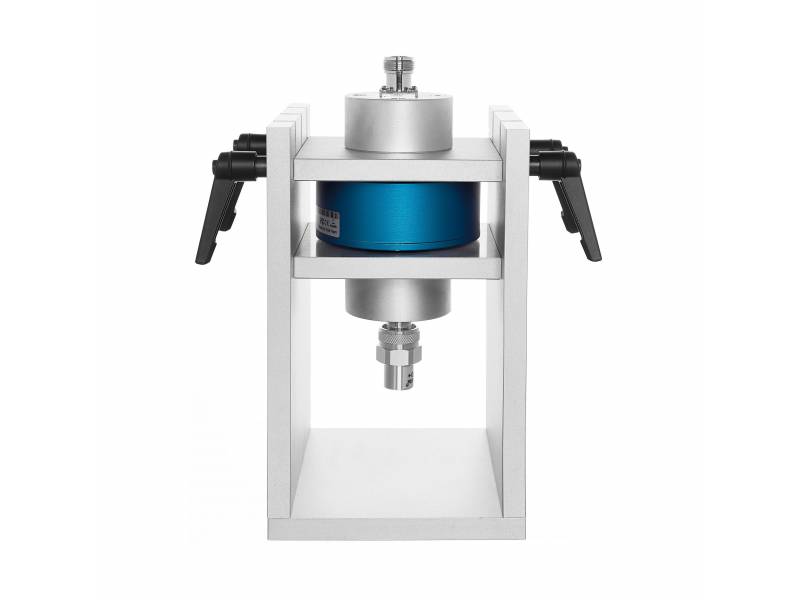

Uchwyty do kalibracji
TBCP1_CAL, TBCP2_CAL, TBCP3_CAL i TBCP4_CAL to uchwyty do kalibracji odpowiadające seriom TBCP1, TBCP2, TBCP3 i TBCP4 sond prądowych RF. – zobacz listę „Modele do wyboru”.
Oprzyrządowanie do kalibracji sond prądowych RF jest używane w połączeniu z analizatorem sieci wektorowych
lub analizatorem widma wyposażonym w generator śledzący w celu zmierzenia impedancji transferowej sond prądowych RF.
Każda sonda Tekbox RF jest dostarczana wraz z odpowiednim arkuszem kalibracyjnym zawierającym wartości impedancji transferowej w zależności od częstotliwości. W związku z tym nie ma potrzeby zakupu oprzyrządowania do kalibracji razem z sondą. Oprzyrządowanie do kalibracji może być używane do okresowej kontroli sond lub do sprawdzania stanu technicznego, w przypadku gdy sonda upadła i istnieje podejrzenie, że jej rdzeń ferrytowy mógł ulec uszkodzeniu.
