Przegląd produktu
Urządzenia TBSCP1-5M300 i TBSCP1-10M500 to sondy monitorujące prąd powierzchniowy RF, rozszerzające ofertę Tekbox w zakresie niedrogich urządzeń do testowania zgodności wstępnej EMC.
Sonda TBSCP1-5M300 ma bardzo płaską odpowiedź w zakresie od 5 MHz do 300 MHz, a jej całkowity zakres częstotliwości wynosi od 30 kHz do 400 MHz. TBSCP1-5M300 jest przeznaczona do zastosowań związanych z monitorowaniem prądów RF, które wymagają pomiaru prądów RF płynących na powierzchniach takich jak płaszczyzny lub ścieżki PCB, płaszczyzny metalowe lub przewody.
Wymiary sondy do monitorowania prądu RF wynoszą 40 mm x 15 mm. Impedancja przenoszenia wynosi -7 dB Ohm przy typowej szerokości pasma 3dB w zakresie od 5 MHz do 300 MHz.
Sonda TBSCP1-10M500 ma bardzo płaską odpowiedź w zakresie od 10MHz do 500 MHz, a jej całkowity zakres częstotliwości wynosi od 9 kHz do 600 MHz. TBSCP1-10M500 jest przeznaczona do zastosowań takich jak sonda TBSCP1-5M300. Główną różnica są tu zakresy częstotliwości dostępne dla poszczególnych modeli.
Wymiary sondy do monitorowania prądu RF wynoszą 40 mm x 15 mm. Impedancja przenoszenia wynosi -5 dB Ohm przy typowej szerokości pasma 3dB w zakresie od 10 MHz do 500 MHz.
Kluczowe cechy

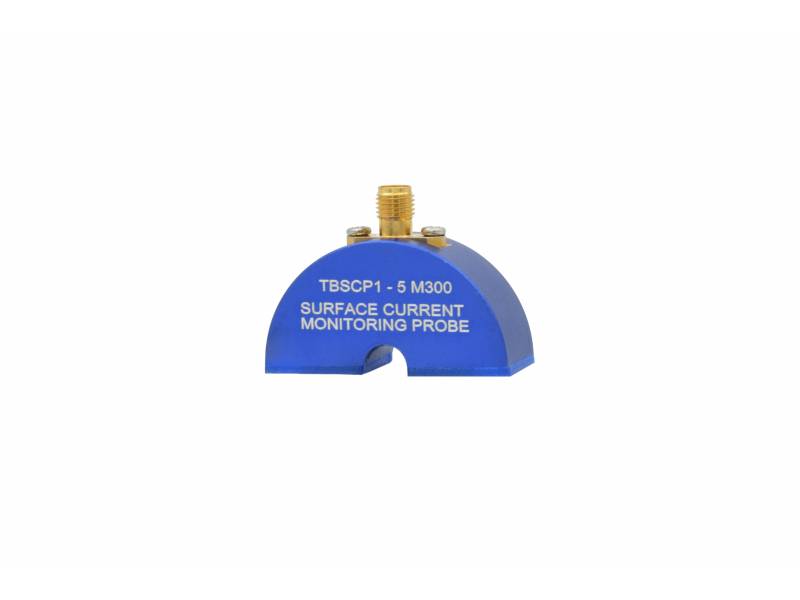

TBSCP1-5M300
- Zakres częstotliwości: 30 kHz do 400 MHz
- Impedancja przenoszenia: -7 dB Ohm przy szerokości pasma 3 dB od 5 MHz do 300 MHz
- Tłumienie pola ortogonalnego: typ. > 15 dB avg. do 100 MHz
- Powierzchnia podstawy: 40 mm x 15 mm
- Wysokość: 30 mm
- Waga: 25 g
- Typ złącza: SMA żeńskie
- Maks. prąd pierwotny (DC – 400 Hz): 150 A
- Maks. prąd pierwotny (RF): 12 A
- Maks. temperatura rdzenia: 125 °C

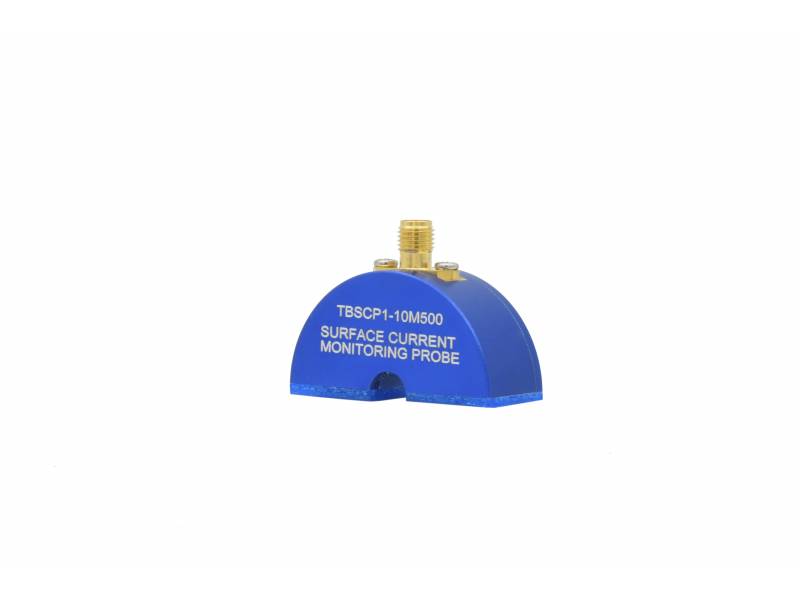

TBSCP1-10M500
- Zakres częstotliwości: 30 kHz do 600 MHz
- Impedancja przenoszenia: -5 dB Ohm przy szerokości pasma 3 dB od 10 MHz do 500 MHz
- Tłumienie pola ortogonalnego: typ. > 15 dB avg. do 100 MHz
- Powierzchnia podstawy: 40 mm x 15 mm
- Wysokość: 30 mm
- Waga: 25 g
- Typ złącza: SMA żeńskie
- Maks. prąd pierwotny (DC – 400 Hz): 150 A
- Maks. prąd pierwotny (RF): 12 A
- Maks. temperatura rdzenia: 125 °C
