Przegląd produktu

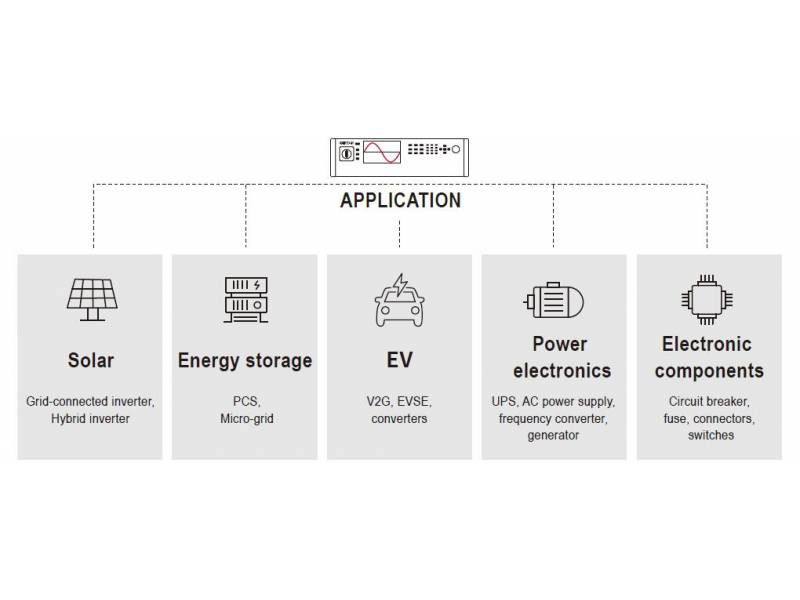

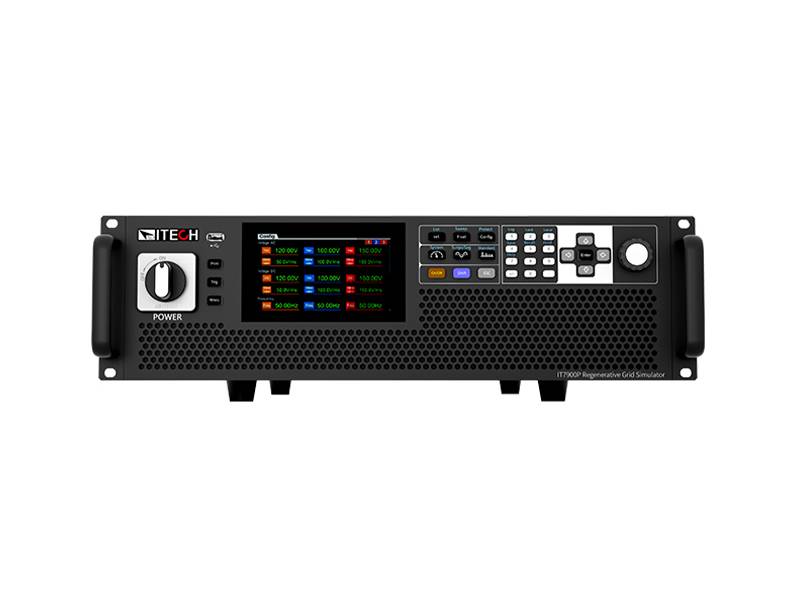

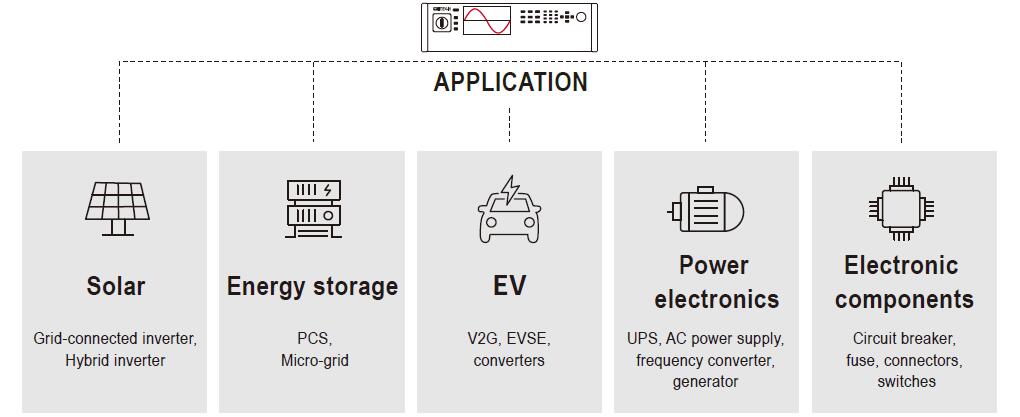

Przyjmując zaawansowaną technologię SiC, seria IT7900P, czyli wysokowydajne regeneracyjne symulatory sieci, zapewnia rozwiązanie testowe all-in-one, które może być używane nie tylko jako symulator sieci i czterokwadrantowy wzmacniacz mocy, ale także jako czterokwadrantowe regeneracyjne obciążenie elektroniczne AC / DC. Pełna czterokwadrantowa praca, zdolność regeneracyjna może sprzęgać moc z siecią, spełniać potrzeby ochrony środowiska, ale także zaoszczędzić dużo energii elektrycznej i kosztów rozpraszania ciepła. Kompaktowy, modułowy i wydajny projekt struktury pozwala na zmieszczenie do 15kVA w rozmiarze 3U pojedynczej jednostki, a jego moc może być rozszerzona do 960kVA po równoległym połączeniu master-slave. Kolorowy ekran dotykowy z intuicyjnym interfejsem pozwala bezpośrednio zdefiniować różne kształty fal. Bogate tryby pracy mogą spełnić wymóg testowania jednofazowego, trójfazowego, odwrotnego i wielokanałowego. Seria urządzeń zapewnia wysoką elastyczność testowania i może być szeroko stosowana w wielu dziedzinach, takich jak fotowoltaika, przechowywanie energii, przemysł samochodów elektrycznych i wiele innych.

Kluczowe cechy

• Zaawansowana technologia SiC
• Rozdzielczość wszystkich modeli: 0.01V/0.01A
• Wysoka gęstość mocy, do 6 kVA dla 2U i 15 kVA dla 3U
• Napięcie może osiągnąć 350V L-N
• Równy przepływ Master i Slave, równoległe połączenie urządzeń pozwala uzyskać moc do 960 kVA *1
• Wysoce efektywna regeneracja mocy
• Możliwość wyboru wszechstronnego trybu pracy: jednofazowy, trójfazowy, odwróconej faza i wielokanałowy, rozszerzenie napięcia do 200% napięcia znamionowego w trybie odwróconym
• Obsługa trzech trybów kształtu fali LIST/SWEEP/Surge&Sag
• Wbudowana bogata baza danych przebiegów
• Funkcja symulacji i analizy harmonicznych (do 50 razy), wbudowana IEC61000-3-2/3-12 *2
• Możliwość symulacji dowolnych przebiegów wyjściowych, obsługuje import przebiegów z pliku CSV
• Możliwość dostosowania kąta fazowego 0-360°
• Ekran dotykowy, prosty interfejs UI
• Wbudowany interfejs USB/CAN/LAN /Digital IO, opcjonalny interfejs GPIB/analogowy & RS232
• Pełne funkcje ochronne, w tym automatyczne kasowanie, POVP, watchdog, itp.
• Opcjonalne akcesoria źródłowe

Kluczowe cechy (źródło)

• Regeneracyjny symulator sieci i pełne 4-kwadrantowe źródła zasilania AC&DC
• Częstotliwość: 16-2400Hz *4
• Funkcja wzmacniacza mocy dla aplikacji PHiL
• Profesjonalny tryb testu wyspowego, wsparcie dla R, L, C i ustawień mocy czynnej, biernej*7
• Cztery tryby wyjścia AC/DC/AC+DC/DC+AC mogą być zrealizowane
• Funkcja wielokanałowa, pojedyncza jednostka może testować 1-3 DUT w tym samym czasie *5
• Programowalna impedancja wyjściowa, symulacja rzeczywistej impedancji
• Synteza harmonicznych/interharmonicznych
• Funkcje źródła
• Blokada częstotliwości i funkcja blokady fazy dla uzyskania 6- i 12-fazowej mocy wyjściowej

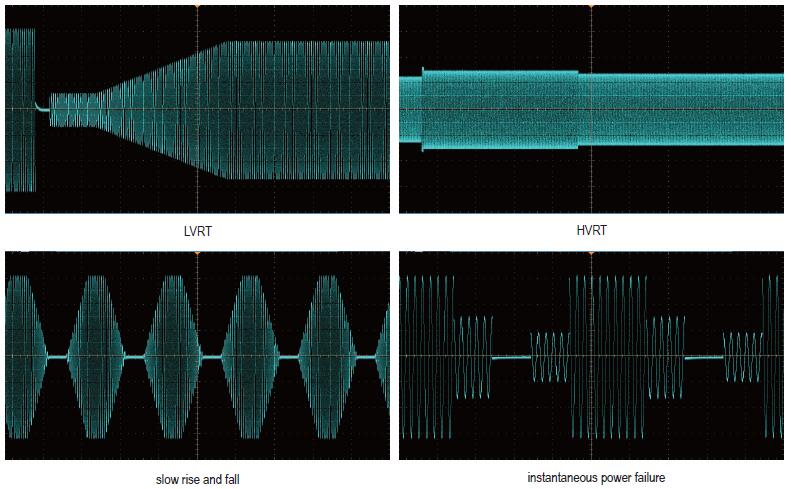

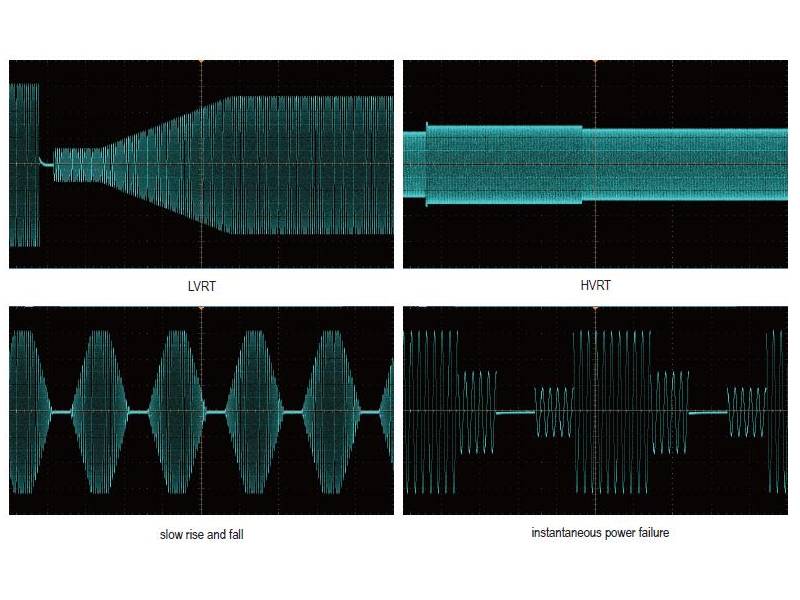

• Testy zgodności, w tym LVRT / skok fazy / zmienność częstotliwości / wtrysk harmonicznych
• Obsługiwane testy regulacyjne obejmują IEC61000-4-11/4-13/4-14/4-28 itp.

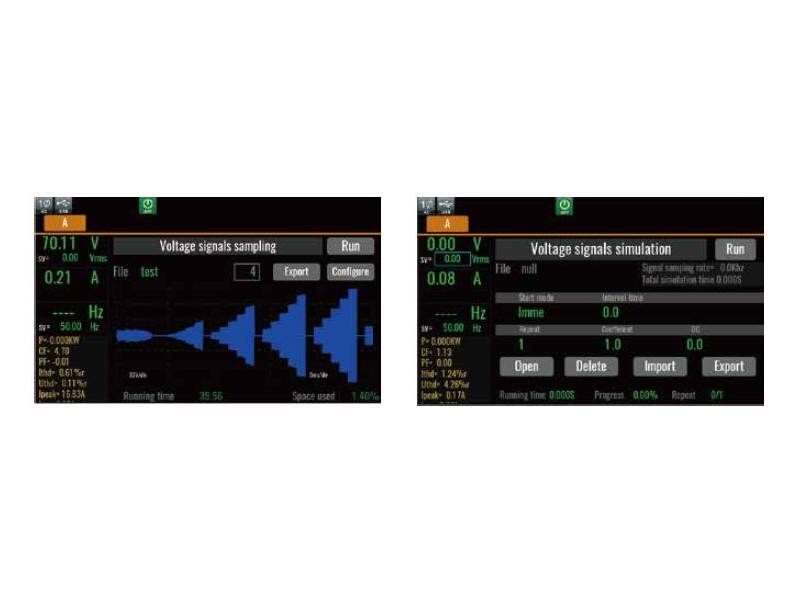

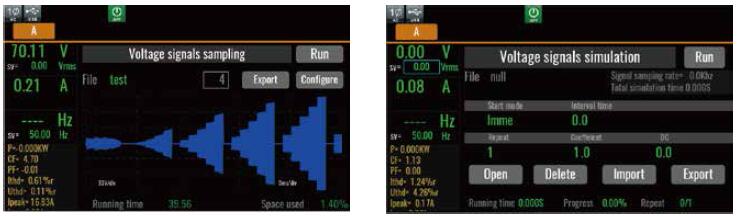

• Bogata konfiguracja wyzwalania, synchroniczne przechwytywanie przebiegów napięcia mierzonego obiektu, w celu uzyskania funkcji akwizycji danych i symulacji
• Opcjonalne oprogramowanie może pomóc w przeprowadzeniu testów zgodności w obszarze cywilnej awioniki / statków elektrycznych w ramach przepisów bezpieczeństwa w wielu krajach.

Kluczowe cechy (obciążenie)

• Regeneracyjne pełne 4-kwadrantowe obciążenie AC&DC
• Częstotliwość wejściowa: 16-500Hz
• Tryb AC obsługuje wiele trybów pracy CC/CP/CR/CS/CC+CR/CE, a tryb CE może symulować różne topologie obwodów, takie jak jednofazowy prostownik RLC i bocznikowy RLC.
• Tryb DC obsługuje 9 trybów pracy takich jak CC/CR/CP/CV
• Tryb AC obsługuje tryby wyprostowane i nie wyprostowane.
• Regulowany współczynnik szczytu: 1.414 ~ 5.0
• Funkcja przesunięcia fazowego w zakresie -180º~180º *6
• Funkcja jednostkowego współczynnika mocy1 pozwala, aby przebieg prądu zmieniał się z przebiegiem napięcia, a współczynnik mocy był jak najbliższy 1
• Obsługa kontroli kąta rozładowania, regulowany 0-359°.

Uwagi

*1 W przypadku modeli 1U/2U można połączyć równolegle maks. 16 jednostek, w przypadku modeli 3U maks. 64 jednostki mogą być połączone równolegle.
*2 Analiza harmonicznych napięcia/prądu, symulacja harmonicznych napięcia w trybie źródła, symulacja harmonicznej prądu w trybie obciążenia, fala podstawowa≤ 60Hz
*4 W trybie symulacji sieci i symulacji wyspy, 16~150Hz
*5 Niedostępne dla modeli jednofazowych
*6 Po włączeniu funkcji prostowania, zakres ustawień przesunięcia fazowego jest
ograniczony przez współczynnik szczytu
*7 Niedostępne dla trybu wielokanałowego
