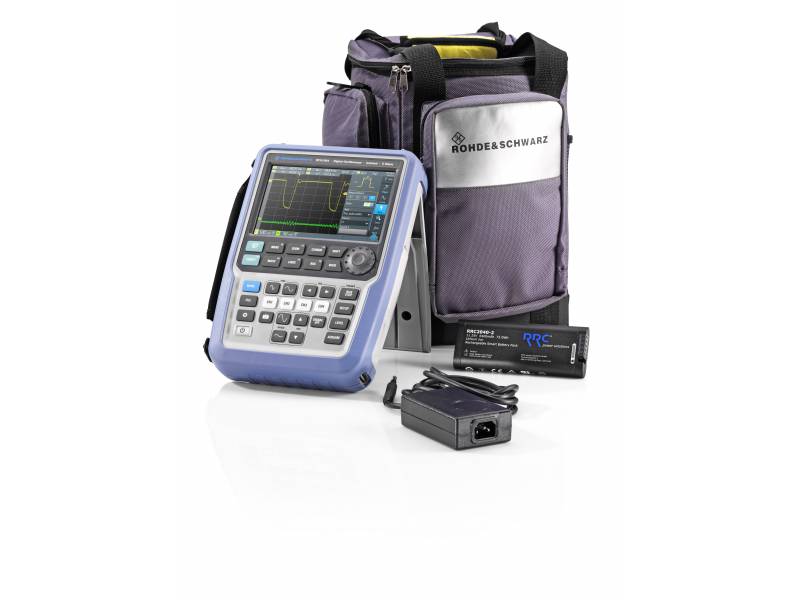

Zestaw promocyjny zawiera:

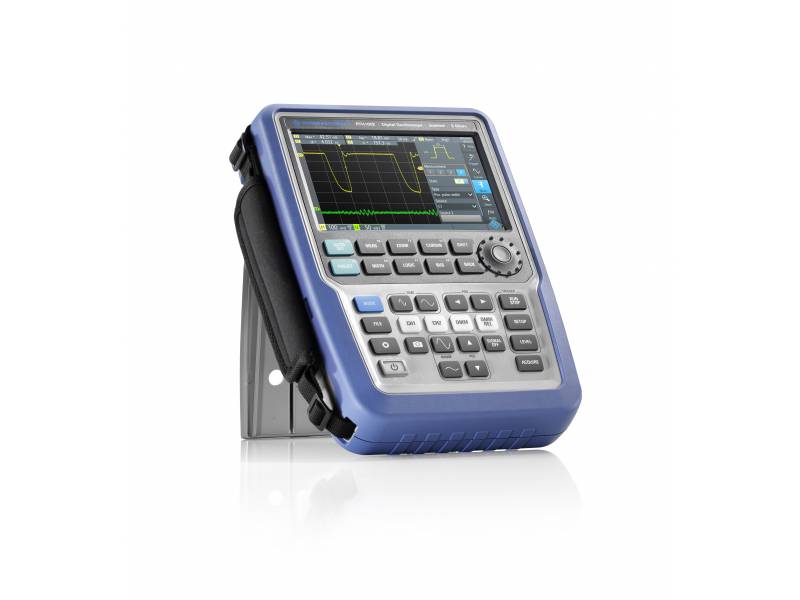

Oscyloskop przenośny Rohde & Schwarz RTH1004 z zainstalowanymi opcjami:
- MSO
- I2C, SPI
- UART/RS-232/RS-422/RS-485
- CAN/LIN
- CAN-FD
- SENT
- Analiza spektrum
- Licznik częstotliwości
- Rozbudowane opcje wyzwalania
- Analiza harmonicznych
- Zdalne sterowanie
- Segmentacja pamięci
Przegląd produktu
Wydajność laboratoryjna w wytrzymałej, przenośnej konstrukcji

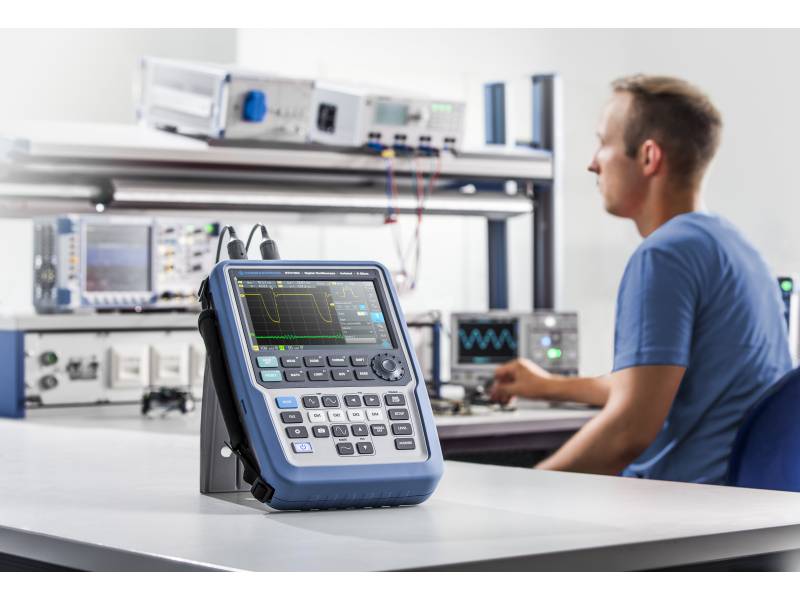

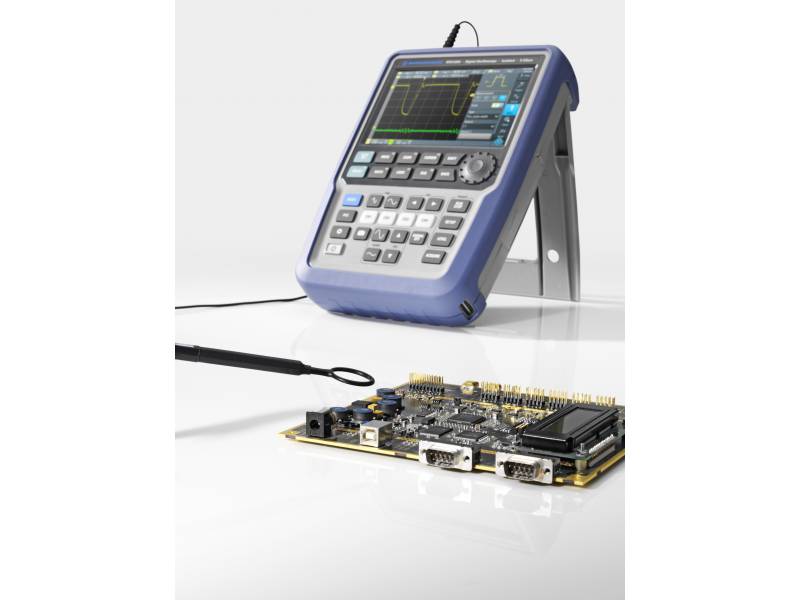

Podczas debuggowania urządzeń wbudowanych w laboratorium lub analizowania złożonych problemów w terenie, R&S RTH oferuje wydajność i możliwości oscyloskopu laboratoryjnego, a także poręczność i wytrzymałość przenośnego urządzenia zasilanego bateryjnie. Izolowane kanały w połączeniu z szerokością pasma 500 MHz sprawiają, że jest to doskonały wybór do zastosowań w elektronice. Zintegrowany multimetr (model dwukanałowy) lub tryb multimetru (model czterokanałowy) sprawiają, że przyrząd ten jest doskonałym narzędziem do rozwiązywania wszelkiego rodzaju problemów z elektroniką.
Kluczowe cechy
- Cztery izolowane kanały analogowe
- Pasmo przenoszenia: od 60 MHz do ponad 500 MHz (w zależności od opcji: ≥100 MHz, ≥200 MHz, ≥350, ≥ 500 MHz)
- Próbkowanie: 5 GSa/s dla jednego kanału, 2,5 GSa/s przy użyciu dwóch kanałów, 1,25 przy użyciu czterech kanałów
- Długość pamięci: do 500 kPkt
- Częstotliwość odświeżania przebiegów: max. 50 000 przebiegów/s
- Podstawa czasu: 1 ns/dz do 500 s/dz
- Opcjonalnie (opcja RTH-B1) 8 kanałów cyfrowych (pamięć 125 kSa, pasmo 250 MHz)
- Opcjonalne wyzwalanie i dekodowanie sygnałów magistral komunikacyjnych I2C/SPI (opcja RTH-K1), UART/RS-232/RS-422/RS-485 (opcja RTH-K2), CAN/LIN (opcja RTH-K3)
- Liczne tryby wyzwalania (standard + opcja RTH-K19)
- Automatyczne pomiary oraz wbudowane funkcje matematyczne na kanałach
- Test maski

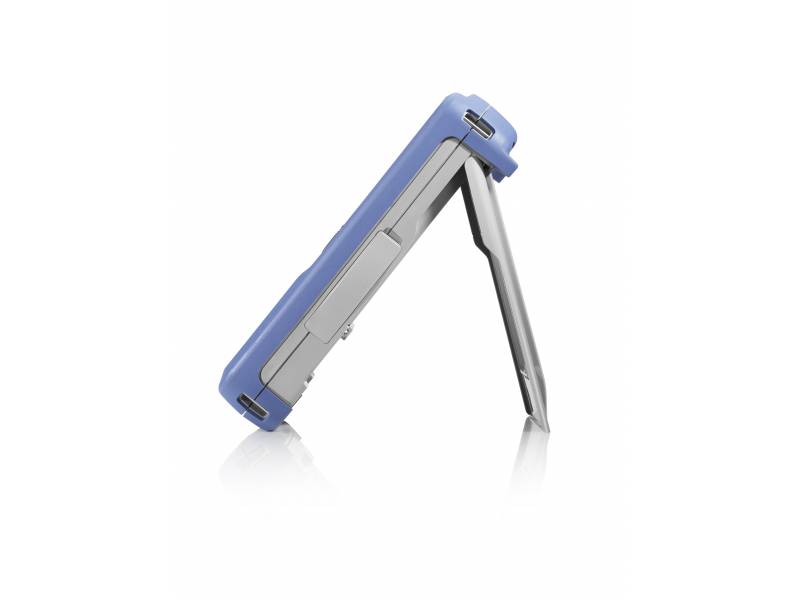

- Wydajność oscyloskopu laboratoryjnego w przenośnej i odpornej obudowie
- Duży wyświetlacz LCD 7″ z dotykiem pojemnościowym
- Pełna obsługa za pomocą ekranu dotykowego lub klawiatury z multifunkcyjnym pokrętłem
- Duże przyciski umożliwiają łatwą obsługę nawet w grubych rękawiczkach

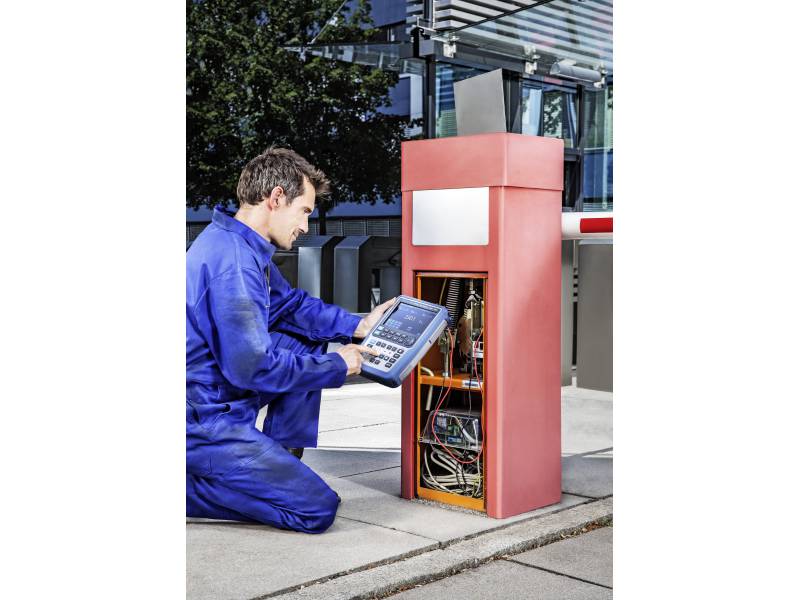

- Idealny do pracy w terenie – odporna obudowa o IP51, 4 godziny pracy na zasilaniu bateryjnym
- Interfejsy komunikacyjne: USB host, USB device, LAN
- Obsługa kart SD (SDHC: 4 GB – 32 GB)
- Opcjonalna możliwość łączenia bezprzewodowego WI-FI oraz możliwość zdalnej kontroli przy pomocy przeglądarki (serwer web)
- Wymiary (szer. x wys. x gł.): 201 mm × 293 mm × 74 mm
- Waga z baterią: 2,4 kg
