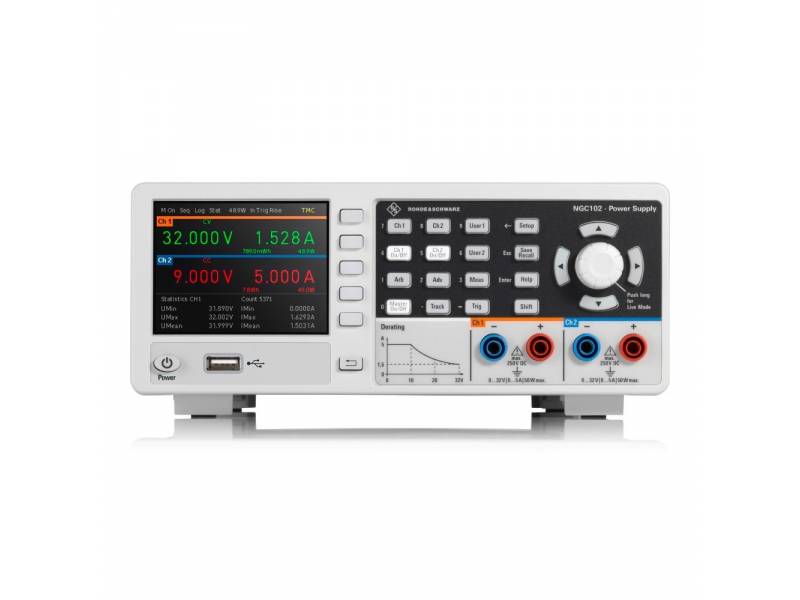

Rohde & Schwarz NGC102-G – Dwukanałowy zasilacz DC (32V/3A na kanał)
- Dwukanałowy zasilacz DC
- 32V/5A na kanał
- 50 W maksymalnej mocy wyjściowej na kanał
- Wszystkie modele z Serii NGC o maksymalnej mocy całkowitej do 100 W
- Rozdzielczość: 10 mV/0.1 mA:< 1 A; 1 mA: ≥ 1 A
- W standardzie: Interfejs USB/LAN + IEEE-488 (GPIB)
Rohde and Schwarz NGC102-G to dwukanałowy zasilacz prądu stałego z interfejsem GPIB. Wszystkie kanały mają pojemność 32V/5A, z maksymalną mocą wyjściową 50 W na kanał.
Dzięki wysokiej sprawności energetycznej zasilacze pozostają ciche, nawet przy maksymalnym obciążeniu.
Kluczowe cechy
- Dwukanałowy zasilacz DC
- Maksymalna moc wyjściowa 100 W
- Maksymalne napięcie wyjściowe 32 V na kanał (do 64 V w pracy szeregowej)
- Maksymalny prąd wyjściowy 5 A na kanał (do 10 A w pracy równoległej)
- Funkcje zabezpieczające do ochrony przyrządu i DUT: Bezpiecznik elektroniczny (OCP), zabezpieczenie przepięciowe (OVP), zabezpieczenie przeciążeniowe (OPP), zabezpieczenie przed przegrzaniem (OTP)
- Łatwa obsługa – kodowanie kolorami warunków pracy
- W standardzie: Interfejs USB/LAN + IEEE-488 (GPIB)
- Możliwość montażu w szafie
Opis serii
Seria zasilaczy R&S NGC100 składa się z trzech modeli, wszystkie o maksymalnej mocy całkowitej do 100 W i zakresie napięcia ciągłego od 0 V do 32 V. Jednokanałowy model NGC101 dostarcza maksymalnie 10 A, dwukanałowy model NGC102 maksymalnie 5 A, natomiast trzykanałowy NGC103 maksymalnie 3 A na kanał. Modele dwukanałowe i trzykanałowe umożliwiają użytkownikom łączenie wielu wyjść równolegle lub szeregowo w celu zwiększenia napięcia lub prądu.
Wyjścia są izolowane galwanicznie, swobodne i zabezpieczone przed przeciążeniem i zwarciem. Wszystkie wyjścia są bez uziemienia i odporne na zwarcia. Programiści i użytkownicy przemysłowi mogą korzystać z przydatnych funkcji, takich jak sekwencyjne uruchamianie kanałów, funkcje EasyArb i EasyRamp, które są programowalne bezpośrednio w urządzeniu, wejście analogowe do zewnętrznej kontroli wartości napięcia, zewnętrzne wejście wyzwalające do sterowania kanałami i krokami arb, szeroki zakres funkcji rejestrowania oraz ze zintegrowanego licznika energii.
W celu ochrony przyrządu i testowanego urządzenia (DUT), zasilacze z serii NGC100 zapewniają szereg funkcji zabezpieczających. Dla każdego kanału użytkownik może oddzielnie ustawić maksymalny prąd (bezpiecznik elektroniczny, zabezpieczenie nadprądowe/OCP), maksymalne napięcie (zabezpieczenie nadnapięciowe/OVP) i maksymalną moc (zabezpieczenie nadnapięciowe/OPP). Jeśli taki limit zostanie osiągnięty, dany kanał wyjściowy zostanie wyłączony. Zabezpieczenie przed przegrzaniem (OTP) zapobiega przegrzaniu urządzenia.

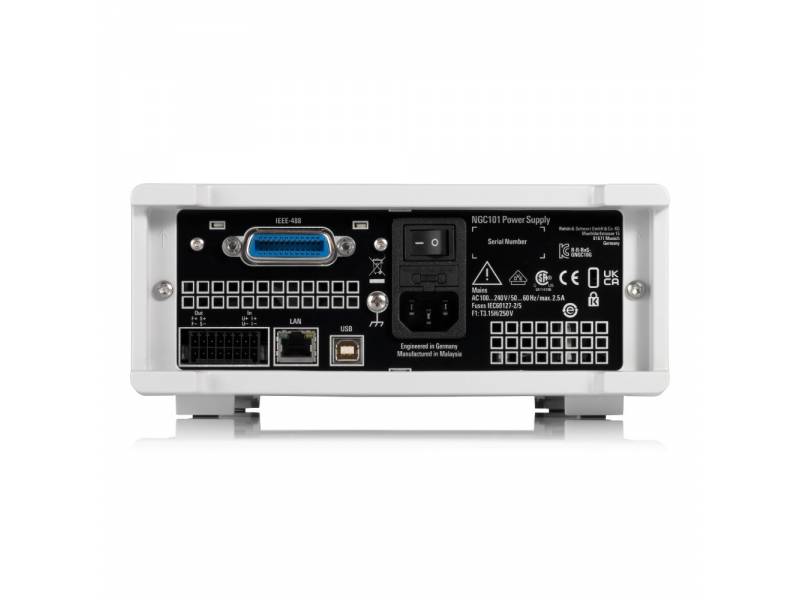

W zastosowaniach przemysłowych zasilacze są często instalowane w szafach typu rack 19”. Zestaw do montażu w stojaku HZC95 umożliwia montaż zasilaczy w szafach typu rack. Dodatkowe połączenia dla wszystkich kanałów, w tym przewodów pomiarowych, znajdują się na tylnym panelu, co upraszcza użytkowanie w szafach systemowych. Zasilaczami można sterować za pośrednictwem sieci LAN, USB lub nawet interfejsu GPIB w przypadku modeli NGC100-G.
| Model | NGC101 | NGC102 | NGC103 |
| Liczba kanałów | 1-CH | 2-CH | 3-CH |
| Moc maksymalna | 100 W | 100 W | 100 W |
| Moc na kanał | 100 W | 50 W | 33 W |
| Napięcie wyjściowe na kanał: | 0 – 32 V | 0 – 32 V | 0 – 32 V |
| Prąd wyjściowy na kanał: | 0 – 10 A | 0 – 5 A | 0 – 3 A |
Prezentacja funkcji
Wszystkie kanały odizolowane galwanicznie i pływająca masa
Seria zasilaczy NGC100 składa się z urządzeń z jednym, dwoma lub trzema kanałami. Obwody każdego kanału są całkowicie odizolowane od pozostałych; nie ma połączenia z masą obudowy. Ułatwia to łączenie kanałów w celu zasilania zbalansowanych obwodów, które mogą na przykład wymagać napięcia +12 V/-12 V, i pozwala uniknąć problemów z uziemieniem w złożonych urządzeniach DUT.
Praca równoległa i szeregowa

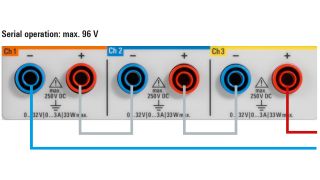

Ponieważ wszystkie kanały są elektrycznie równoważne, można je łączyć w trybie szeregowym w celu uzyskania wyższych napięć. W przypadku R&S NGC103 można uzyskać napięcie do 96 V, a w przypadku NGC102 do 64 V. W trybie równoległym kanały można łączyć w celu uzyskania wyższego prądu. Po połączeniu dwóch kanałów NGC102 można uzyskać do 10 A.
Funkcje zabezpieczające przyrząd i DUT
Dla każdego kanału użytkownik może oddzielnie ustawić:
- Maksymalny prąd (bezpiecznik elektroniczny, zabezpieczenie nadprądowe, OCP)
- Maksymalne napięcie (zabezpieczenie nadnapięciowe, OVP)
- Maksymalna moc (ochrona przed przepięciem, OPP)
Jeśli taki limit zostanie osiągnięty, dany kanał wyjściowy zostanie automatycznie wyłączony i wyświetlony zostanie komunikat (FUSE, OVP lub OPP). Zabezpieczenie nadprądowe można połączyć z innymi kanałami (funkcja FuseLink). W takim przypadku kanał przekraczający maksymalny poziom prądu i wszystkie połączone kanały zostaną wyłączone.
Dodatkowo można nawet ustawić czas opóźnienia bezpieczników elektronicznych. Dzięki tej funkcji użytkownicy mogą zdefiniować zachowanie zasilacza, aby zapobiec zbyt wczesnemu wyłączeniu z powodu krótkiego skoku prądu.
Zasilacze R&S®NGC100 posiadają wewnętrzne zabezpieczenie przed przegrzaniem, które wyłącza kanał, jeśli istnieje bezpośrednie ryzyko przeciążenia termicznego.
Kodowanie kolorami warunków pracy
Wszystkie warunki pracy są wyraźnie wyświetlane na 3,5-calowym wyświetlaczu QVGA (320 × 240 pikseli), w tym moc wyjściowa i stan funkcji zabezpieczających. Kolory wskazują różne warunki pracy:
► Aktywne wyjścia są wyświetlane na zielono podczas pracy w trybie stałego napięcia i na czerwono podczas pracy w trybie stałego prądu.
► Nieaktywne wyjścia są wyświetlane w kolorze białym. Gdy kanał znajduje się w trybie ustawień, regulowana cyfra jest wyświetlana na niebieskim tle.
Różne warunki pracy są oznaczone kolorami:
► Zielony: praca przy stałym napięciu
► Czerwony: praca ze stałym prądem
► Biały: kanały nieaktywne Aktywne funkcje zabezpieczające są zawsze wyświetlane na ekranie.
