Przegląd produktu

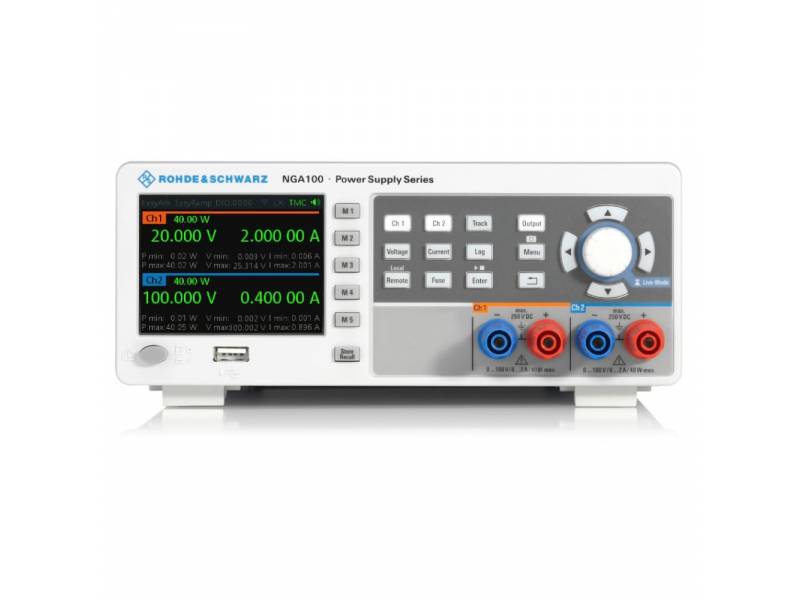

Rohde&Schwarz NGA102 – Zasilacz DC, 2 Ch, 80W / 35V / 6A
- Zasilacz DC z 2-wyjściami
- Maksymalna całkowita moc wyjściowa 80 W
- Maksymalnie 35 V i 6 A na wyjście
- W standardzie: Interfejsy USB, Ethernet
Zasilacze Rohde & Schwarz serii NGA100 są liniowymi, kompaktowymi i łatwymi w użyciu urządzeniami. Wszystkie modele charakteryzują się doskonałą dokładnością odczytu i niskim zakresem prądowym dla wymagających pomiarów.
Funkcje takie jak rejestrowanie danych, arbitralne przebiegi, wbudowane statystyki i zdalne wykrywanie sprawiają, że przyrządy te są idealne do różnych zastosowań laboratoryjnych. Wyposażone w szereg różnych zdalnych interfejsów, w tym USB i Ethernet, zasilacze R&S NGA100 doskonale nadają się również do zautomatyzowanych testów.
Funkcja fuzji kanałów rozszerza zakres napięcia i prądu. Zasilacz R&S NGA142 w trybie szeregowym zapewnia napięcie do 200 V, a zasilacz R&S NGA102 w trybie równoległym – prąd do 12 A.
Zaawansowane funkcje ochrony zapewniają bezpieczeństwo podłączonych urządzeń i zasilaczy.
Kluczowe cechy
- Zasilacz DC z 2-wyjściami
- Maksymalna całkowita moc wyjściowa 80 W
- Maksymalnie 35 V i 6 A na wyjście
- Maksymalnie 70V w trybie szeregowym i maksymalnie 12A w trybie równoległym
- Akwizycja danych z szybkością 10 próbek/s
- Liniowa konstrukcja umożliwia pracę z minimalnymi tętnieniami i szumami szczątkowymi
- Wysoka dokładność odczytu z wbudowanymi statystykami
- FlexPower, aby uzyskać maksymalną moc w różnych punktach pracy
- W standardzie: Interfejsy USB, Ethernet
- *Opcjonalnie:
- Bezprzewodowe sterowanie LAN
- Cyfrowy trigger I/O
- Możliwość montażu w szafie
Porównanie modeli
| Model | NGA101 | NGA102 | NGA141 | NGA142 |
| Liczba kanałów wyjściowych | 1-CH | 2-CH | 1-CH | 2-CH |
| Maks. moc wyjściowa | 40 W | 40 W | 80 W | 80 W |
| Napięcie wyjściowe na kanał: | 0 – 35 V | 0 – 35 V | 0 – 100 V | 0 – 100 V |
| Prąd wyjściowy na kanał: | 0 – 6 A | 0 – 6 A | 0 – 2 A | 0 – 2 A |
Prezentacja funkcji
Konstrukcja liniowa
Zaawansowane obwody elektroniczne są często złożone i wrażliwe na zakłócenia linii zasilającej. Liniowa konstrukcja stopni wyjściowych umożliwia zasilaczom R&S NGA100 pracę z minimalnymi tętnieniami i szumami. Zapewnienie niezwykle stabilnego napięcia i prądu wyjściowego ma kluczowe znaczenie przy opracowywaniu wrażliwych komponentów.
Wysoka dokładność odczytu
Seria zasilaczy R&S NGA100 charakteryzuje się wyjątkową dokładnością programowania i odczytu zwrotnego, aby dokładnie mierzyć i odtwarzać rzeczywisty pobór mocy urządzenia, nawet przy niskich poziomach napięcia i prądu. Urządzenia IoT mogą mieć wiele trybów uśpienia, w których pobór prądu jest bardzo niski. Aby dokładnie określić te stany robocze, zasilacze R&S NGA100 mają zakres pomiaru niskiego prądu. Prądy poniżej 200 mA są mierzone z rozdzielczością 1 μA i dokładnością ±(0,15% + 25 μA). Ponadto zintegrowane statystyki pokazują minimalne i maksymalne wartości mocy, napięcia i prądu. Te wbudowane pomiary zmniejszają potrzebę stosowania zewnętrznych multimetrów i upraszczają konfigurację.

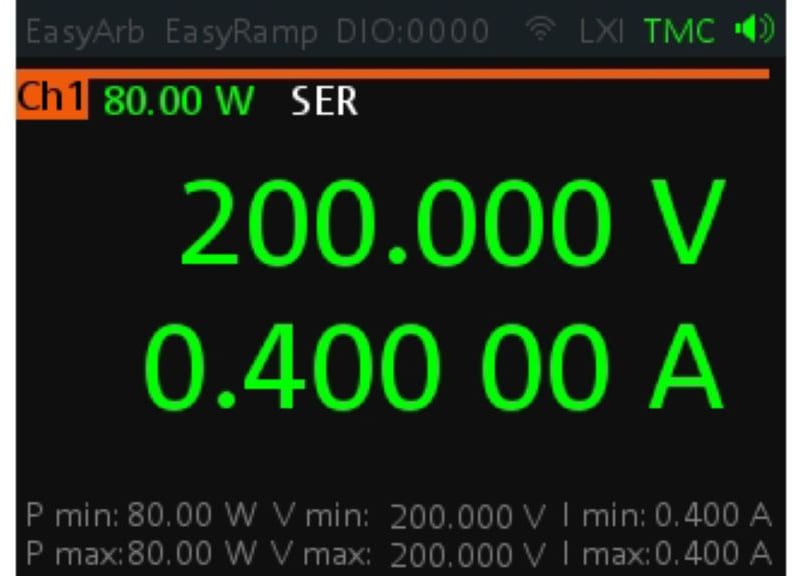

Połączenie kanałów
Dwa kanały wyjściowe R&S NGA102 i R&S NGA142 działają szeregowo lub równolegle w celu uzyskania wyższego napięcia lub prądu. Po aktywacji szeregowej lub równoległej fuzji kanałów, urządzenie zacznie działać jak jednokanałowy zasilacz o podwójnym napięciu lub prądzie.
W trybie szeregowym wyjścia są połączone wewnętrznie, podczas gdy tryb równoległy wymaga zewnętrznego okablowania. Funkcja ta umożliwia obsługę jeszcze większej liczby aplikacji za pomocą jednego urządzenia.
FlexPower
Seria R&S NGA100 działa z maksymalną mocą w różnych punktach pracy i obejmuje znacznie więcej zastosowań niż zasilacze jednozakresowe. Wszystkie możliwe kombinacje napięcia i prądu są pokazane na odpowiednich krzywych FlexPower.
