Przegląd produktu
Mostek do pomiaru napięciowego współczynnika fali stojącej (NWFS), współczynnika odbicia, itp.; 1MHz~3.2GHz; Współpracuje ze wszystkimi analizatorami widma firmy RIGOL wyposażonymi w generator śledzący TG.
Mostek do pomiaru napięciowego współczynnika fali stojącej (NWFS), współczynnika odbicia, strat odbicia. Pasmo od 1 MHz do 3.2 GHz. Współpracuje z wszystkimi analizatorami widma firmy RIGOL wyposażonymi w generator śledzący (TG).
Kluczowe cechy
- Mostek stosowany dla analizatorów widma DSA815-TG, DSA815, DSA832E-TG, DSA832E, DSA832-TG i DSA832
- Mostek VSWR łączy się bezpośrednio z panelem przednim analizatorów widma serii Rigol DSA z generatorami śledzenia w celu poprawy dokładności testu i uniknięcia potrzeby wykorzystania kabli

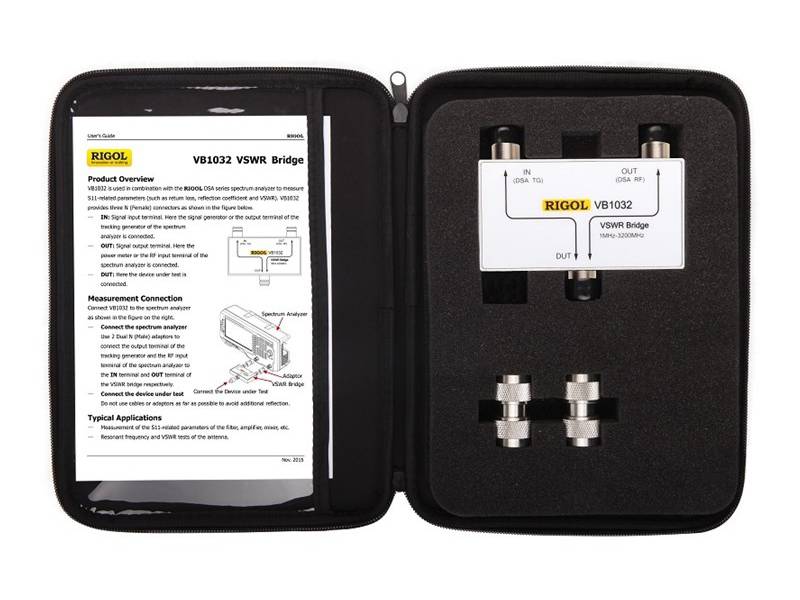

Mostek VB1032 zawiera licencję (DSA800-VSWR) do analizatora widma serii DSA800

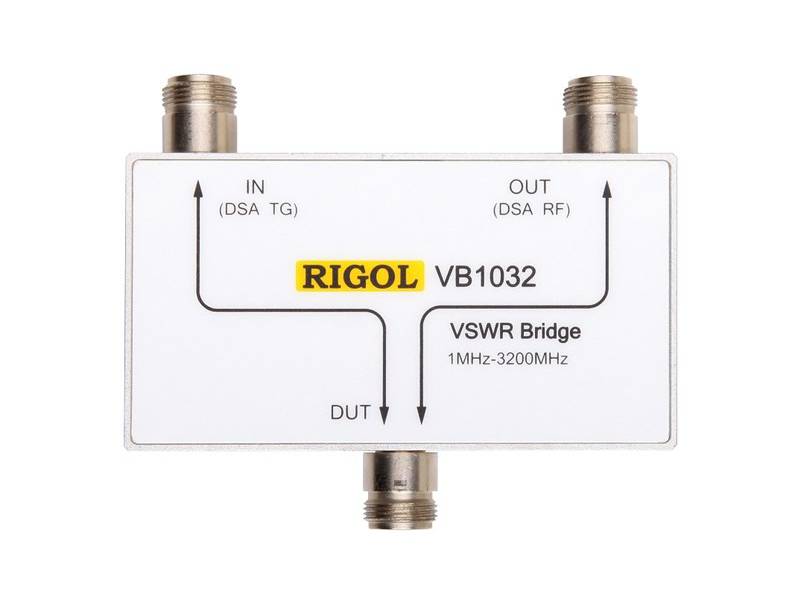

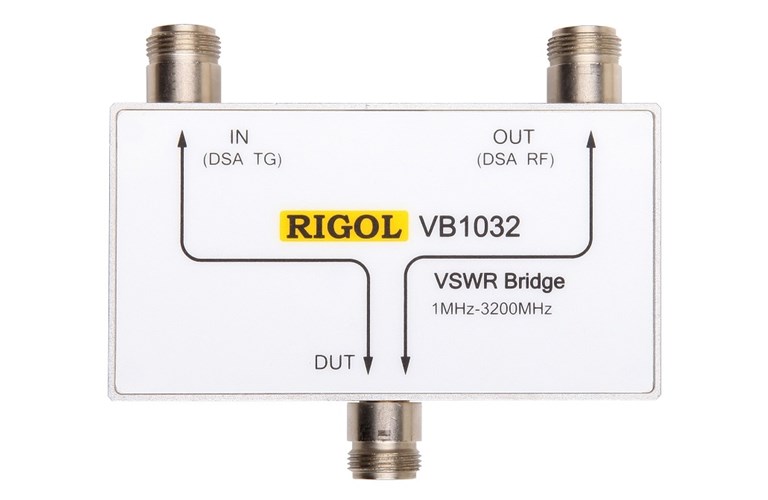

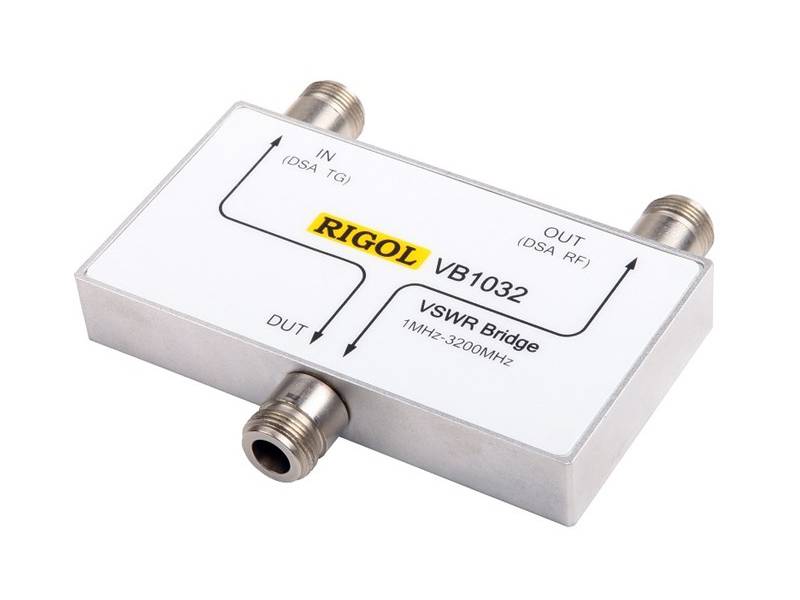

IN: sygnał z generatora lub wyjście z generatora śledzącego analizatora widma
OUT: miernik mocy lub wejście RF analizatora widma
DUT: Tutaj podłączone jest urządzenie, które jest testowane

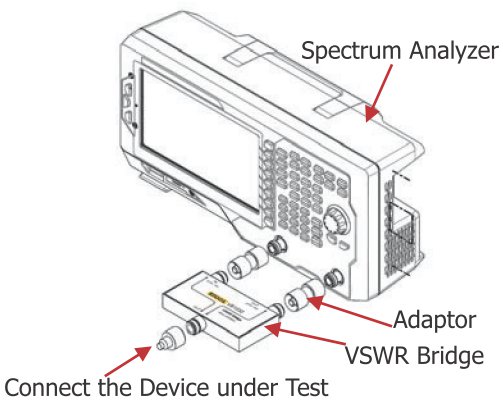

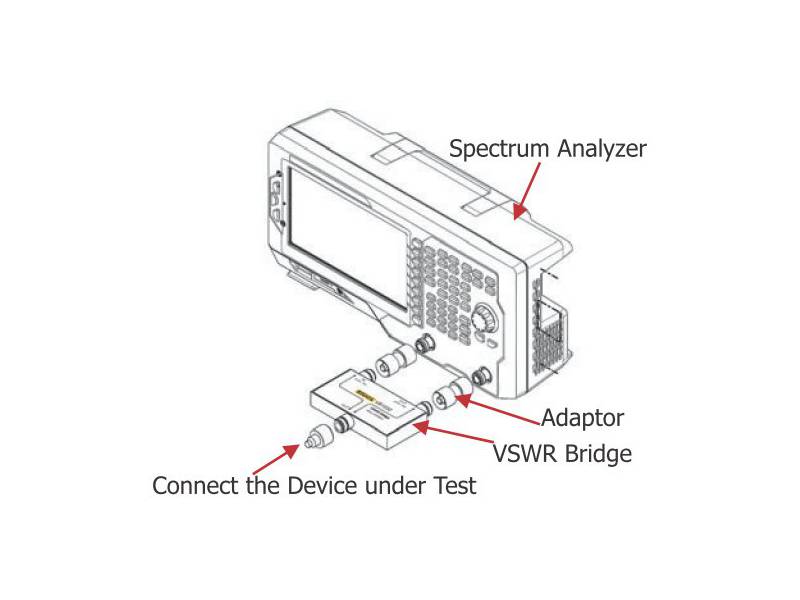

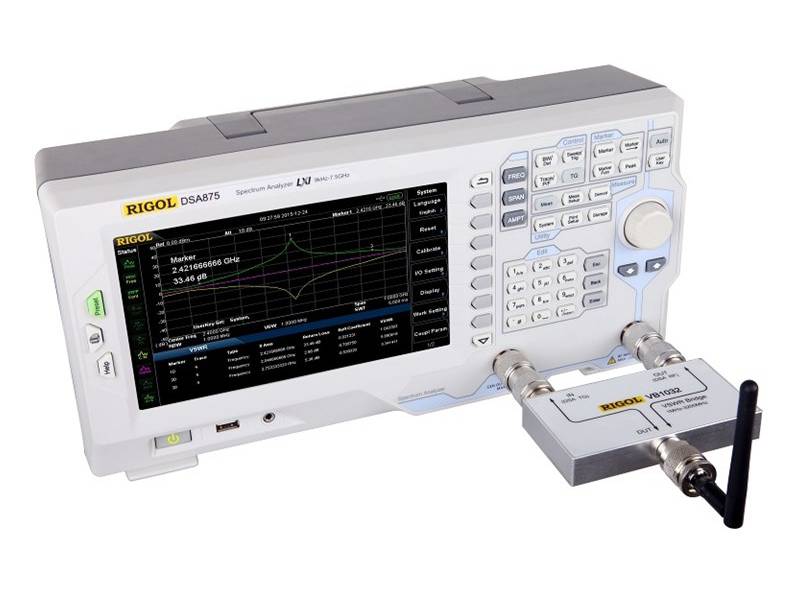

Podłączenie do pomiarów
Podłącz analizator widma
Podlącz urządzenie do testowania
Specyfikacja
| Ogólna specyfikacja | |
Częstotliwość |
|
Zakres: |
1 MHz do 3.2 GHz |
Złącza |
|
Typ: |
N (żeński) Typ |
Adapter: |
Dual N (męski) Typ |
Impedancja: |
50 Ohm |
Insertion Loss |
|
IN to DUT: |
< 10 dB (typowo) |
Kierunkowość |
|
Typowo: |
1 MHz do 10 MHz: 25 dB ≥10 MHz do 3 GHz: ≥ 30 dB3 GHz do 3.2 GHz: ≥ 25 dB |
Moc wejściowa |
|
Maksymalna moc wejściowa (DC Not Allowed): |
+27 dBm (0.5 W) |
Ogólna specyfikacja |
|
Wymiary: |
115 mm x 62 mm x 18 mm |
115 mm x 62 mm x 18 mm |
|
Waga: |
0.2 kg |
0.9 kg (z opakowaniem) |
|
Temperatura użytkowania: |
25°C ± 5°C |
Temperatura przechowywania: |
-40°C to 70°C |
