Seria oscyloskopów cyfrowych MSO8000

Przyrządy serii MSO8000 są najwyższej klasy cyfrowymi oscyloskopami sygnałów mieszanych zaprojektowanymi na bazie układu ASIC (zastrzeżone prawa do własności intelektualnej firmy RIGOL) oraz technologii UltraVision II opracowanej przez RIGOL. Łącząc w jednym urządzeniu 7 niezależnych przyrządów, oscyloskopy serii MSO8000 charakteryzują się analogowym pasmem przenoszenia do 2 GHz, ekstremalnie dużą pamięcią akwizycji o pojemności 500 Mpkt., doskonałą częstotliwością odświeżania przebiegów i wydajnymi funkcjami analizy danych. Wiele ich parametrów osiąga szczytowy poziom na rynku. Dodatkowo wyposażone są w funkcję pomiarów diagramu oka czasie rzeczywistym i analizę jittera. Wysoka wydajność, doskonałe parametry eksploatacyjne oraz bardzo dobry stosunek ceny do jakości powodują, że przyrządy te są znaczącymi na rynku oscyloskopami sygnałów mieszanych w klasie 2 GHz.

Kluczowe cechy

• Pasmo analogowe: 2 GHz (tryby: jednokanałowy i half-channel).

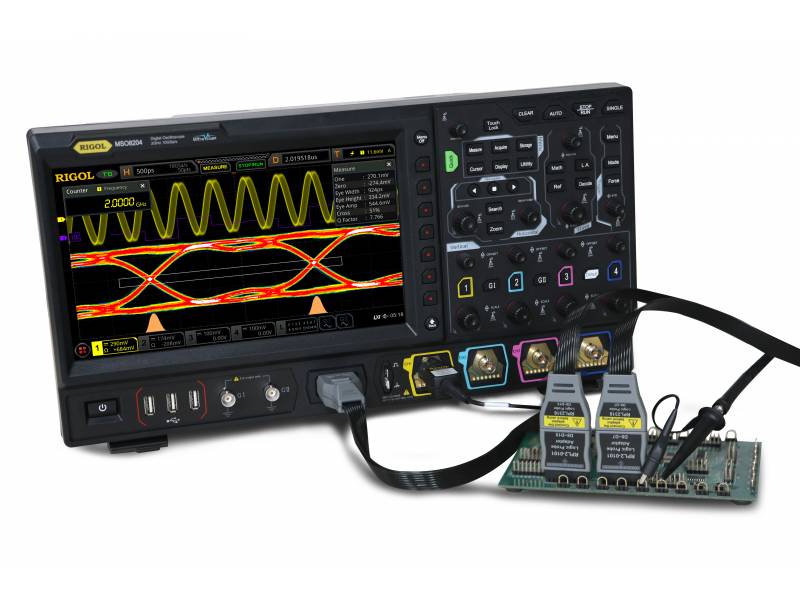

• 4 kanały analogowe, 1 kanał zewnętrzny (EXT) i standardowa konfiguracja 16 kanałów cyfrowych
(wymagane zamówienie sondy logicznej)
• Częstość próbkowania w czasie rzeczywistym do 10 GSa/s.
• Pojemność pamięci akwizycji do 500 Mpkt. (w standardzie).
• Wysoka częstotliwość odświeżania przebiegów (ponad 600 000 przebiegów/s).
• Sprzętowa ciągła rejestracja w czasie rzeczywistym do 450 000 ramek przebiegu z funkcją odtwarzania.
• Integracja 7 niezależnych przyrządów w jednym urządzeniu: oscyloskop cyfrowy, 16-kanałowy analizator logiczny,
analizator widmowy, generator przebiegów arbitralnych (opcja), woltomierz cyfrowy, 6-cyfrowy licznik częstotliwości z funkcją totalizera
i analizatora protokółów transmisyjnych (opcja)
• Pomiary automatyczne 41 parametrów przebiegu; sprzętowa funkcja pomiarów pełnej zawartości pamięci akwizycji.
• Różnorodne operacje matematyczne na przebiegach, wbudowana zaawansowana analiza FFT, funkcja wyszukiwania wartości szczytowych.
• Analiza histogramów przebiegów w standardzie.
• Niezależne wyszukiwanie, przyciski nawigacyjne i tablica zdarzeń.

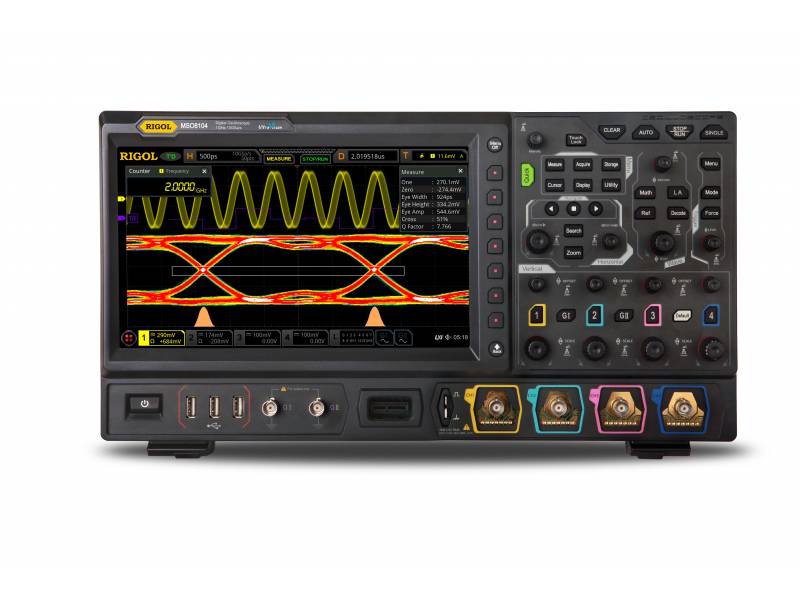

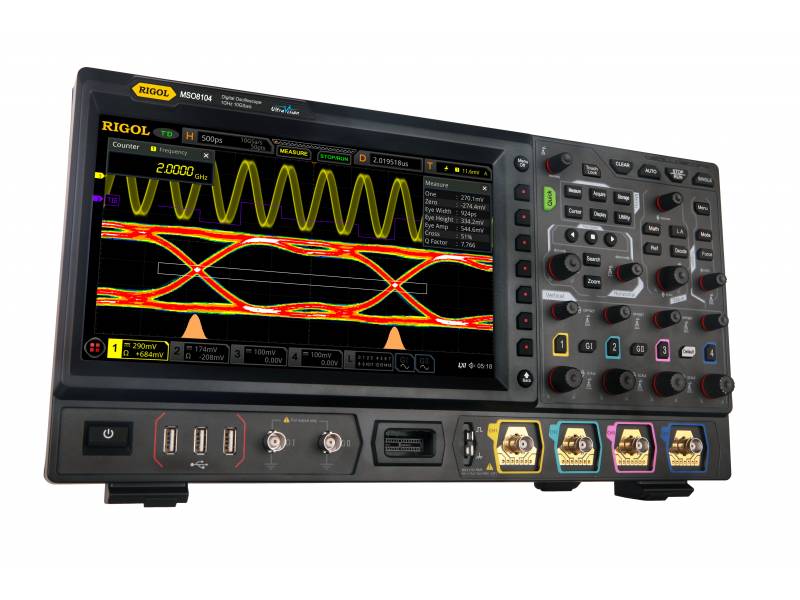

• Wykreślanie diagramu oka w czasie rzeczywistym i oprogramowanie do analizy jittera (opcja).

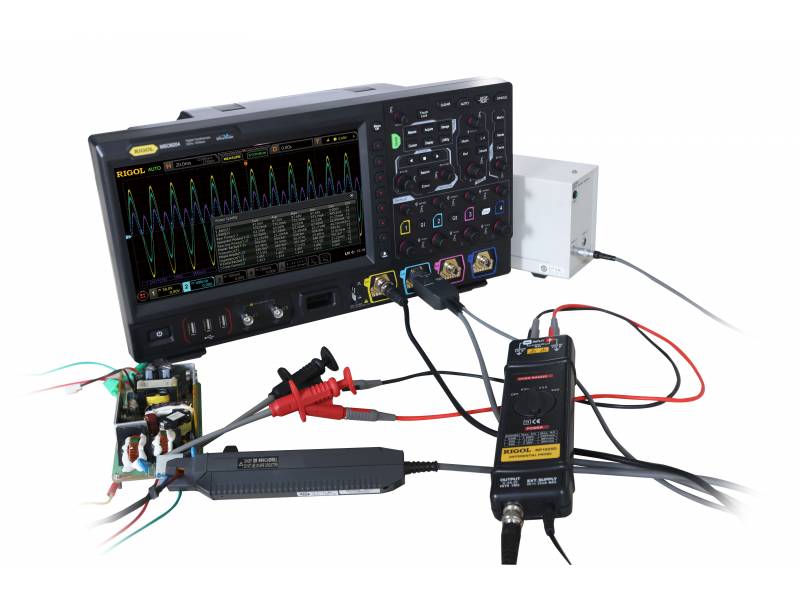

• Wbudowane oprogramowanie zaawansowanej analizy mocy (opcja).
• Definiowane przez użytkownika szybkie operacje jednoprzyciskowe.

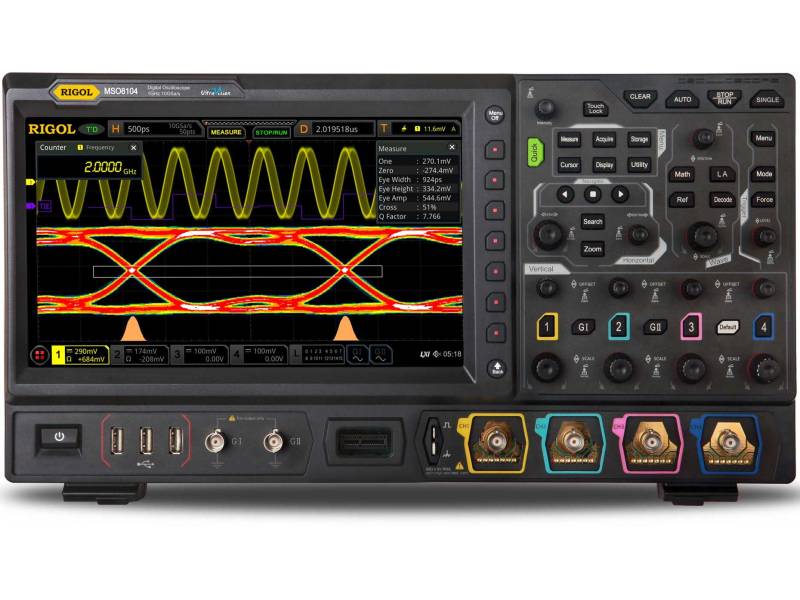

• 10,1-calowy, pojemnościowy ekran dotykowy o 256 poziomach jasności i funkcją kolorowej poświaty przebiegów.

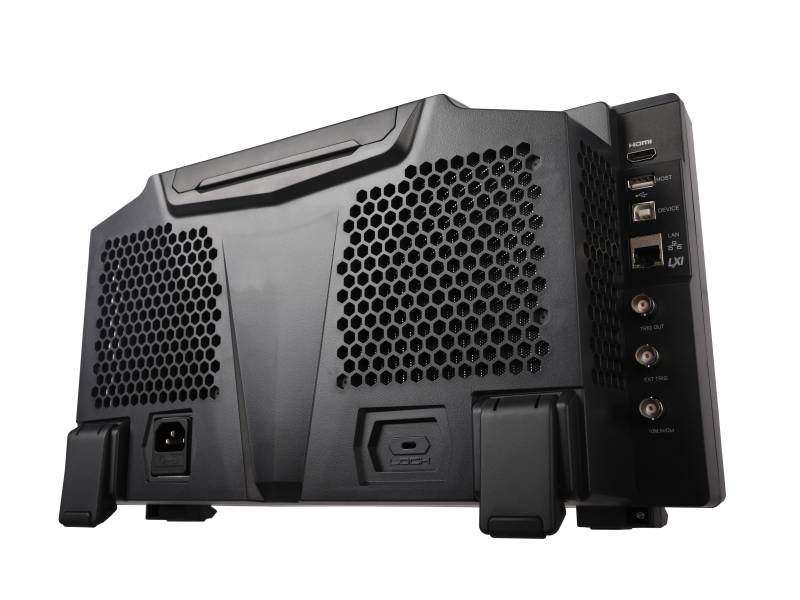

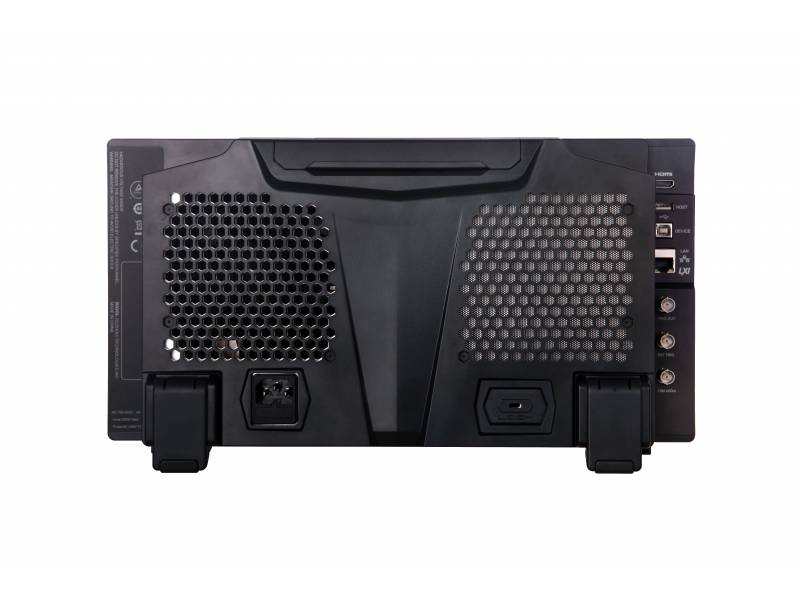

• Dostępnych wiele interfejsów komunikacyjnych: USB Host i Device, LAN(LXI), HDMI, TRIG OUT i USB-GPIB.
• Zdalne sterowanie przez Internet.
• Unikalna funkcja aktualizacji oprogramowania firmowego on-line.
• Nowoczesny i wysublimowany przemysłowy design, łatwość obsługi.
