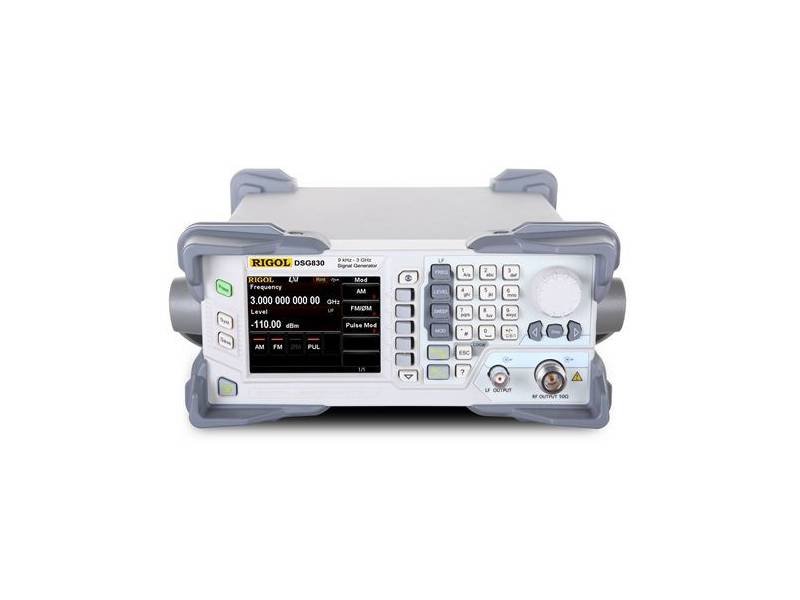

Przegląd produktu
DSG800 zapewnia wyjątkową wydajność w klasie ekonomicznych źródeł sygnału RF dzięki możliwości przemiatania pełnej częstotliwości i mocy, a także modulacji analogowej AM/FM/ØM oraz modulacji impulsowej o dużej mocy. W porównaniu z podobnymi produktami, DSG800 charakteryzuje się najmniejszą powierzchnią podstawy, niewielką wagą i doskonałą poręcznością, co czyni go idealnym wyborem dla laboratoriów edukacyjnych, przemysłowych linii produkcyjnych, zastosowań rozwojowych i badawczych.
Kluczowe cechy
- Częstotliwość wyjściowa RF: od 9 kHz do 1,5 GHz (rozdzielczość 0,01 Hz)

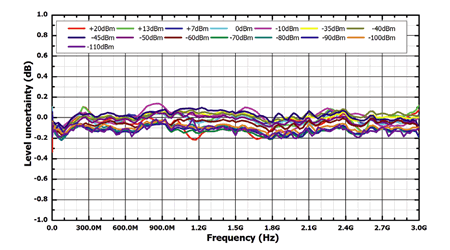

- Dokładność amplitudy RF: <0,5 dB (typowo)
- Zakres wyjściowy amplitudy RF: -60 dBm do +13 dBm

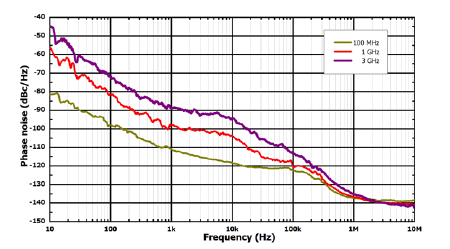

- Wysoka czystość sygnału, szumy fazowe: <-105 dBc/Hz@20 kHz (typowo)
- Częstotliwość referencyjna 10 MHz o stabilności temperaturowej: <2 ppm (standardowo); <5 ppb (opcjonalnie OCXO-B08)

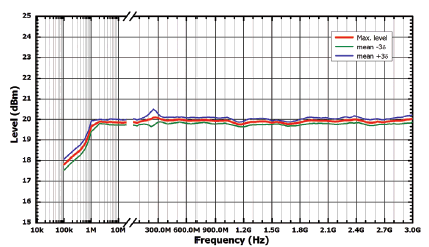

- Poziom sygnału RF +20 dBm ~ -110 dBm (zależy od częstotliwości)
- Wbudowany generator LF (low frequency) z możliwością generacji sygnałów: sinus (od 0,1 Hz do 200kHz z rozdzielczością 0,01 Hz) , prostokąt (od 0,1 Hz do 20 kHz z rozdzielczością 0,01 Hz)
- Napięcie wyjściowe generatora LF: od 0 do 3V z rozdzielczością 2 mV

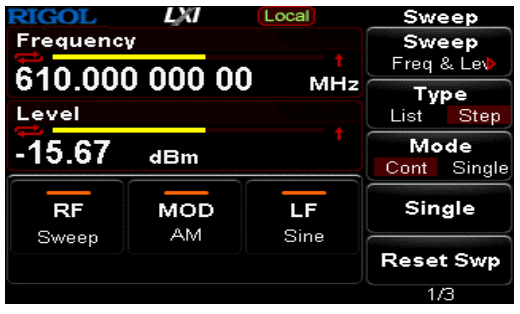

- Funkcja sweep dla amplitudy, częstotliwości, amplitudy i częstotliwości (dostępna także dla wyjścia LF – częstotliwość przebiegu sinusoidalnego)
- Generacja sygnału modulowanego: modulacja amplitudowa AM, modulacja częstotliwościowa FM, modulacja fazowa
- Zestaw interfejsów komunikacyjnych USB, LAN
- Wyświetlacz LCD TFT o przekątnej 3.5″ i rozdzielczości 320×240
- Wymiary Szerokość x Wysokość x Głębokość: 261 mm × 112 mm × 318 mm
- Waga:4.2 kg
Prezentacja funkcji

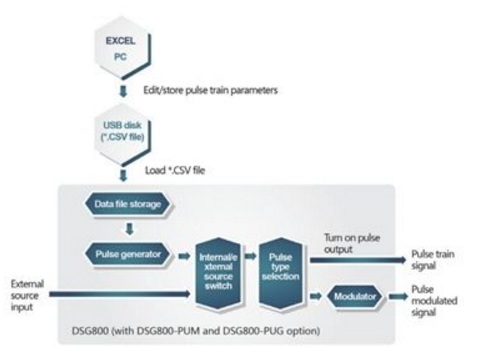

Modulacja impulsowa
Produkuje wysokiej jakości sygnały modulowane impulsowo z czasami
narastania/opadania, z reguły mniejszymi niż 10 ns i wskaźnikiem on/off
większym niż 70 dB. Jest wsparciem dla wewnętrznej i zewnętrznej modulacji.
Wbudowany generator impulsów może generować sekwencję impulsów
i wyjść na zewnątrz jako oddzielny generator impulsów.
Maksymalna amplituda wyjściowa wynosi +13dBm (wartość nominalna)

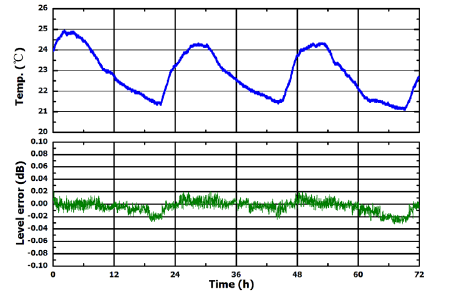

Wysoka stabilność amplitudy
Niezawodna powtarzalność zapewnia inżynierom wystarczającą pewność testową,
że 72-godzinne wahania amplitudy wyjściowej są mniejsze niż 0,02dB.

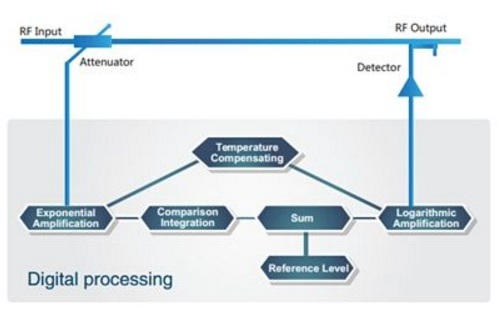

Cyfrowy obwód ALC
Pełna modulacja impulsowa
