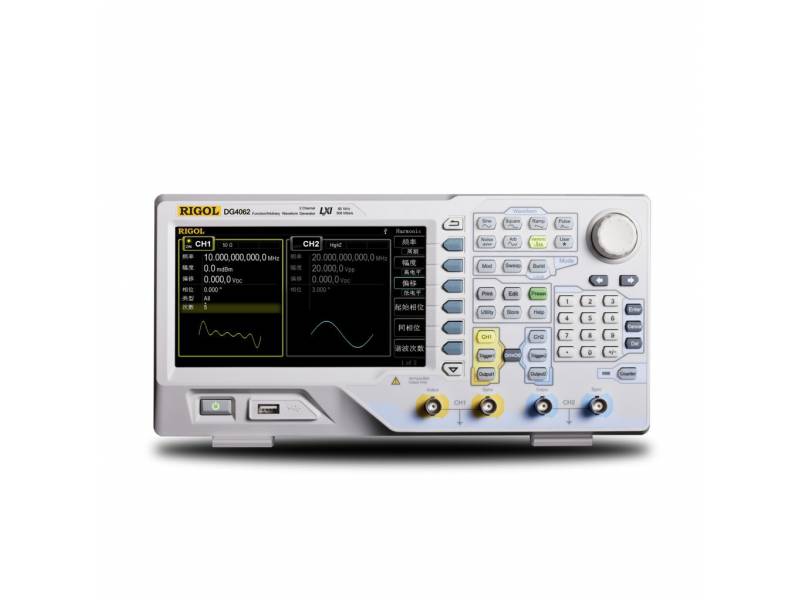

Przegląd produkt
Seria DG4000 to wielofunkcyjne generatory sygnałowe. Zawierają w sobie możliwości generatora funkcji, generatora przebiegów arbitralnych, generatora impulsów, generatora harmonicznego, modulatora analogowego/cyfrowego, miernika częstotliwości, itp. wszystkie modele tej serii mają dwa kanały z identycznymi funkcjami i regulacją fazy między kanałami.
Kluczowe cechy
- Pasmo 200 MHz
- W standardzie 2 w pełni funkcjonalne kanały
- Częstotliwość próbkowania 500 MSa/s, 14-bitowa rozdzielczość pionowa, pamięć 16 kpkt
- Wysoka stabilność częstotliwości rzędu 2 ppm, niski poziom szumu fazowego równy -115dBc/Hz
- Funkcja generacji przebiegów arbitralnych ze 150 przebiegami wbudowanymi
- Różnorodne funkcje modulacji cyfrowej i analogowej (AM. FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM)
- Wbudowany 200 MHz licznik częstotliwości o dużej dokładności
- Konfigurowalna funkcja generacji częstotliwości harmonicznych aż do 16 rzędu
- Interfejsy komunikacyjne: USB Host, USB Device, LAN
- 7-calowy kolorowy ekran LCD (800×480 pikseli)
- Wymiary Szerokość x Wysokość x Głębokość: 313 mm x 160,7 mm x 116,7 mm
- Waga: 3,2 kg
Prezentacja funkcji
 |

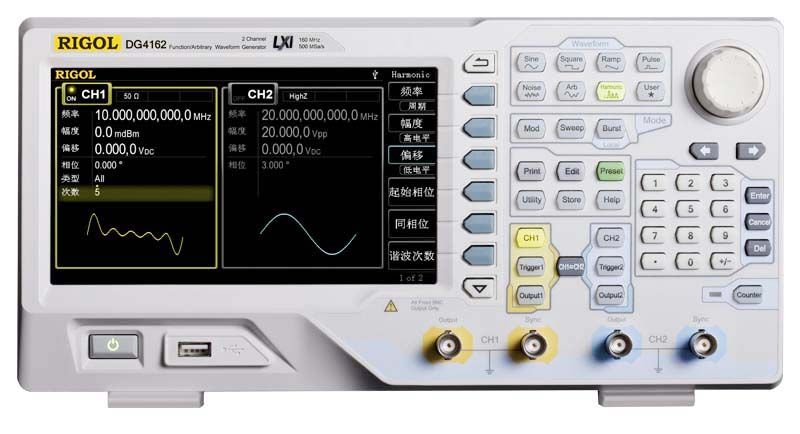

| Duży czytelny wyświetlacz |
 |

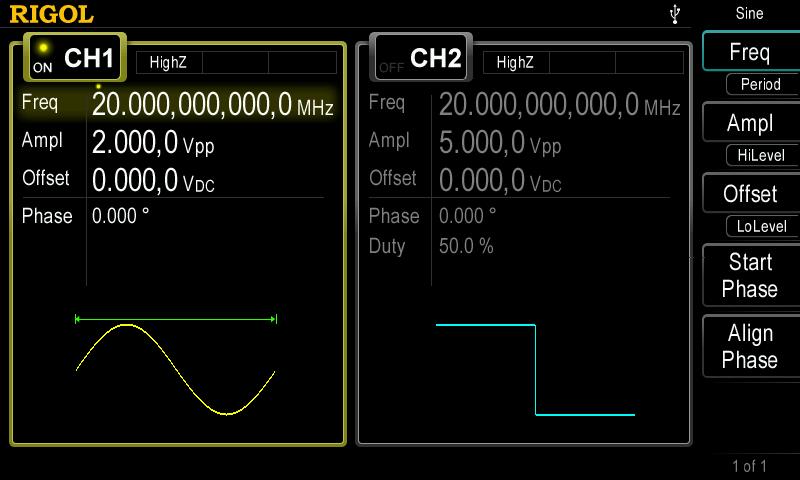

| Dwa kanały ze sprzężeniem nastaw częstotliwości i fazy |
|
Dwukanałowa wydajność jest taka sama, w tym fala podstawowa, fala arbitralna, fala modulacyjna, skanowanie, seria impulsów i inne kształty fal wyjściowych. Pomiędzy kanałami, kształt fali lub stan może być kopiowany, a częstotliwość / amplituda / sprzężenie fazowe może być również wykonywane. Faza między kanałami może być regulowana dokładnie. |
 |

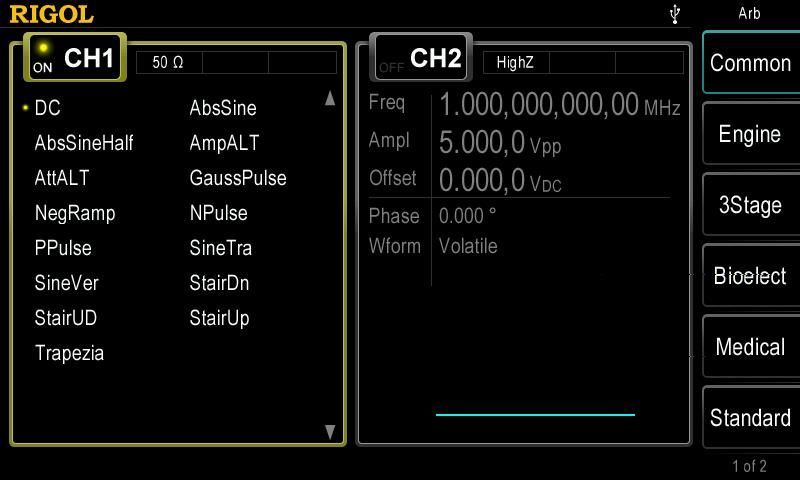

| Funkcja generacji przebiegów arbitralnych, dodatkowo wbudowane 150 przebiegów |
|
Różne wspólne przebiegi w wbudowanym nauczania i debugowania obwodu są klasyfikowane według wspólnego, inżynierii, modulacji podsekcji, bioelektryczność, leczenie, standard, matematyki, funkcji trygonometrycznej, anty funkcji trygonometrycznej i funkcji okna. Na panelu znajduje się specjalny przycisk użytkownika do szybkiego wywoływania określonych fal arbitralnych. |
 |

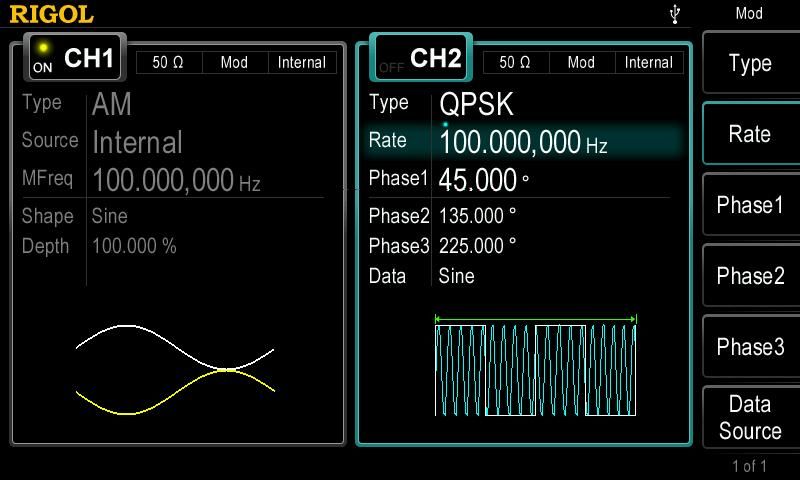

| Wbudowane funkcje modulacji analogowej i cyfrowej |
|
Typy modulacji obejmują am, FM, PM, ask, FSK, 3fsk, 4FSK, PSK, BPSK, QPSK, PWM i OSK i obsługują wewnętrzne i zewnętrzne źródła modulacji, aby sprostać potrzebom nauczania lub testowania systemów komunikacyjnych. |
 |

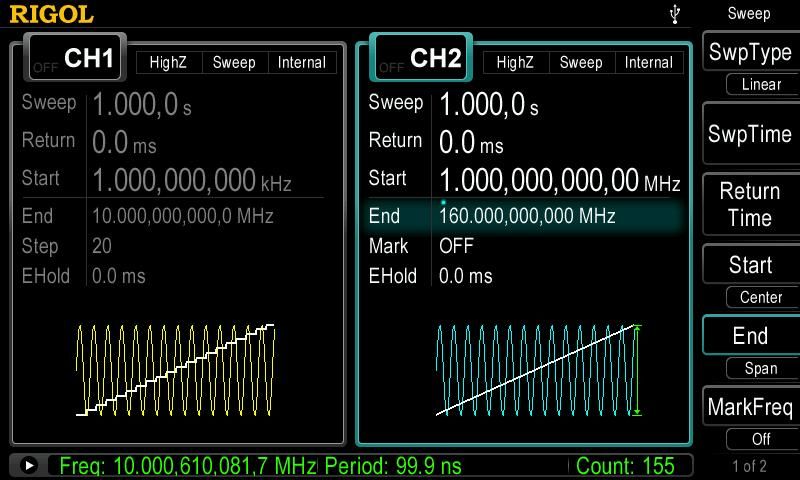

| Różnorodne funkcje przemiatania |
| DG4000 obsługuje skanowanie wyjścia z niskiej częstotliwości do wysokiej częstotliwości lub z wysokiej
częstotliwości do niskiej częstotliwości. Typ skanowania obejmuje liniowe, logarytmiczne i krokowe. Można ustawić częstotliwość „mark”, aby spełnić potrzeby aplikacji testowych o większej amplitudzie częstotliwości. |
 |

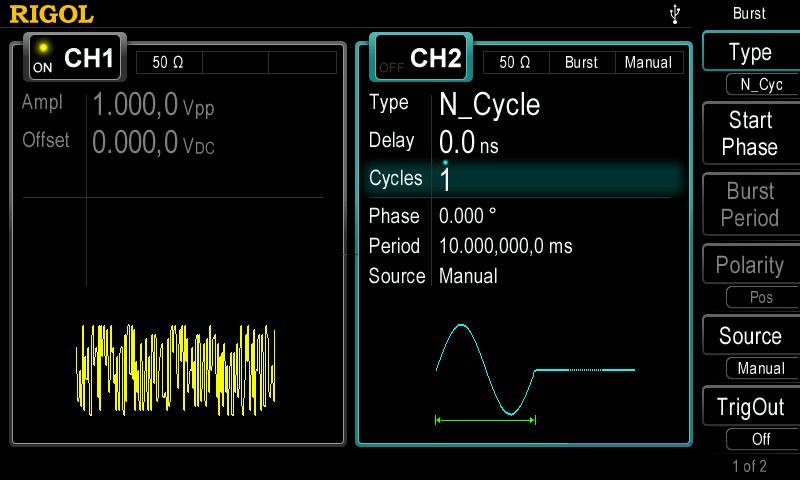

| Generacja szumu oraz paczek impulsów (Brust Mode) |
| DG4000 może generować biały szum o maksymalnej szerokości pasma 120mhz. Ponadto, posiada funkcję
superpozycji szumu, która wspiera superpozycję szumu gaussowskiego na głównym sygnale wyjściowym. Może być używany do testowania wydajności przeciwzakłóceniowej sprzętu. Burst funkcja trybu zapewnia N-cykl, nieskończony i bramkowanie trzy rodzaje ciągów impulsów. |
 |

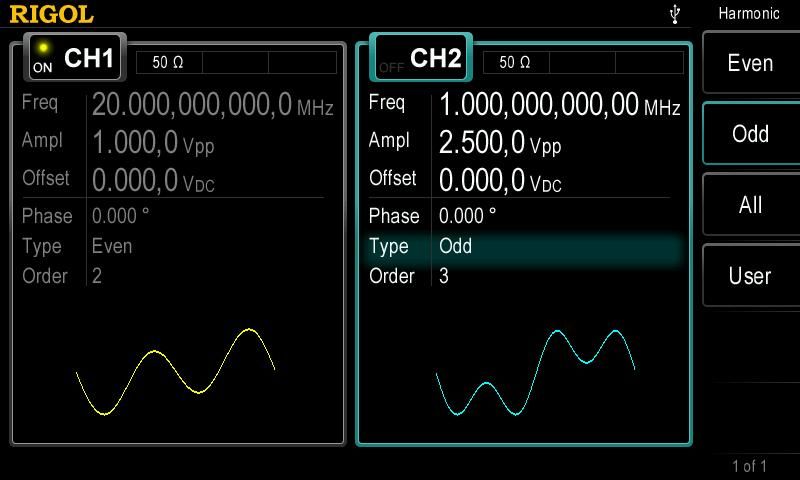

| Generacja częstotliwości harmonicznych do 16 rzędu |
| Wyjściowa harmoniczna o określonej częstotliwości, amplitudzie i fazie jest zwykle używana
w testach sprzętu do wykrywania harmonicznych lub sprzętu do filtrowania harmonicznych. |
 |

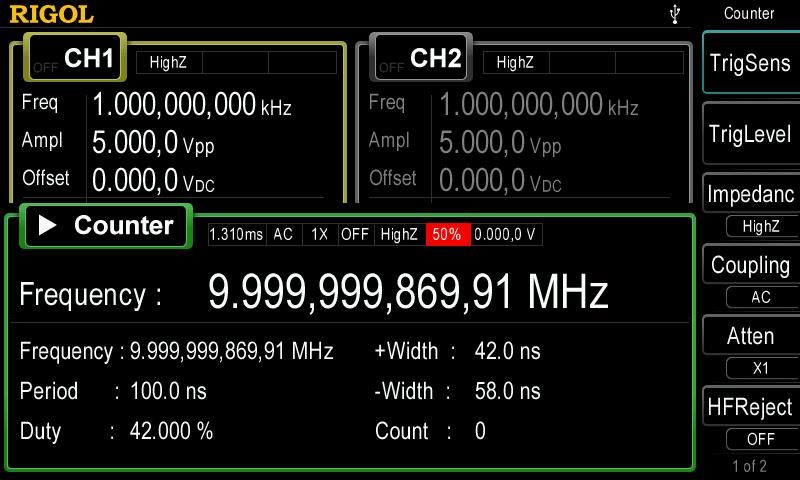

| Częstościomierz o wysokiej rozdzielczości |
| DG4000 oferuje 7-bitową funkcję pomiaru miernika częstotliwości, który może mierzyć częstotliwość,
okres, cykl pracy, dodatnią szerokość impulsu, ujemną szerokość impulsu i inne parametry zewnętrznego sygnału wejściowego, a także obsługuje statystyki wyników pomiarów. Miernik częstotliwości może pracować jednocześnie z wyjściem dwukanałowym. |
 |

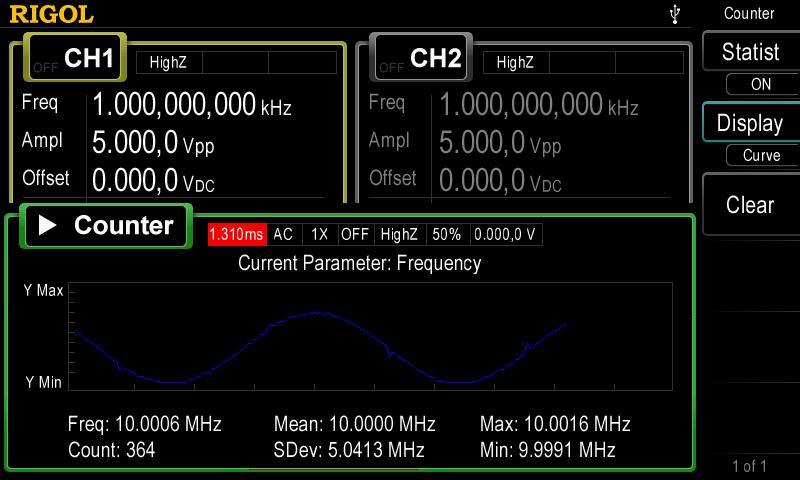

| Funkcja analizy statycznej pomiarów |
 |

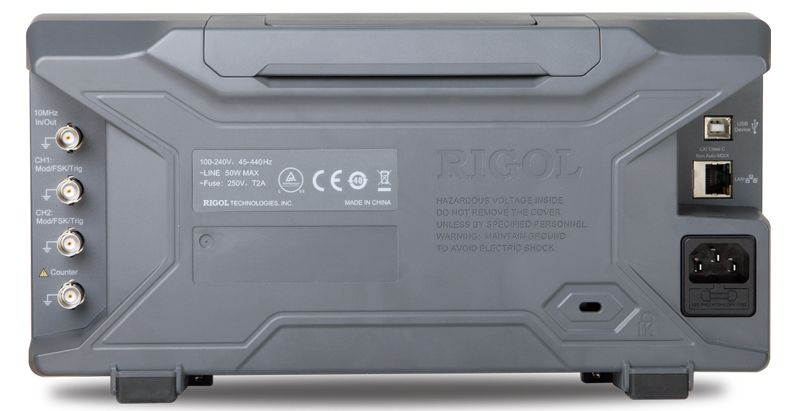

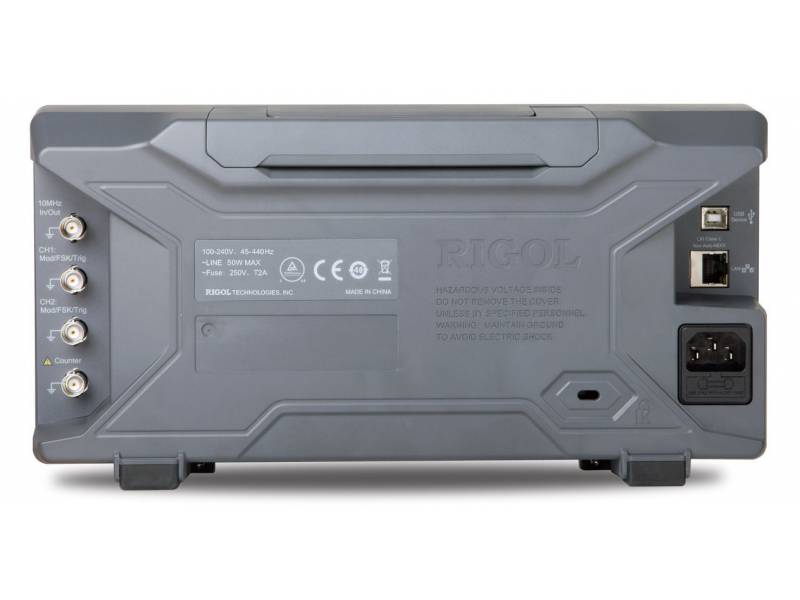

| Kompaktowy rozmiar, liczne interfejsy komunikacyjne (USB Host, USB Device, LAN) |
