Przegląd produktu

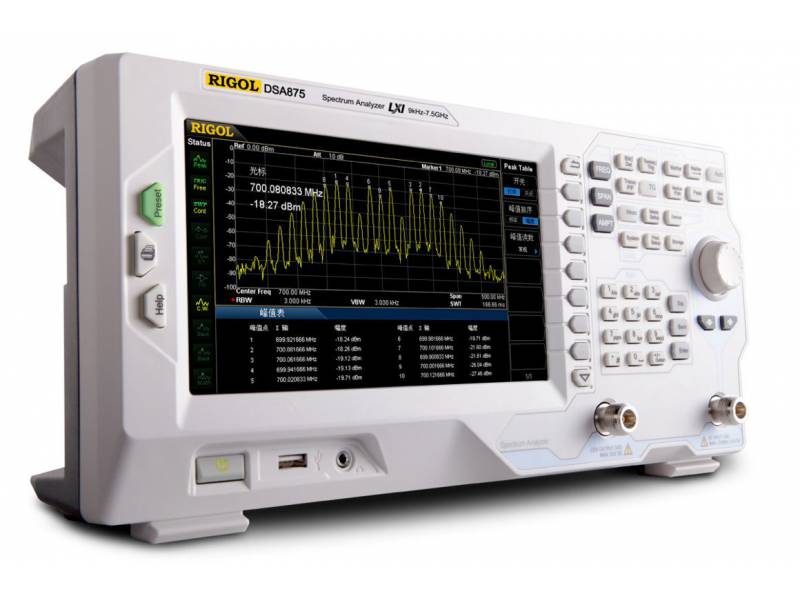

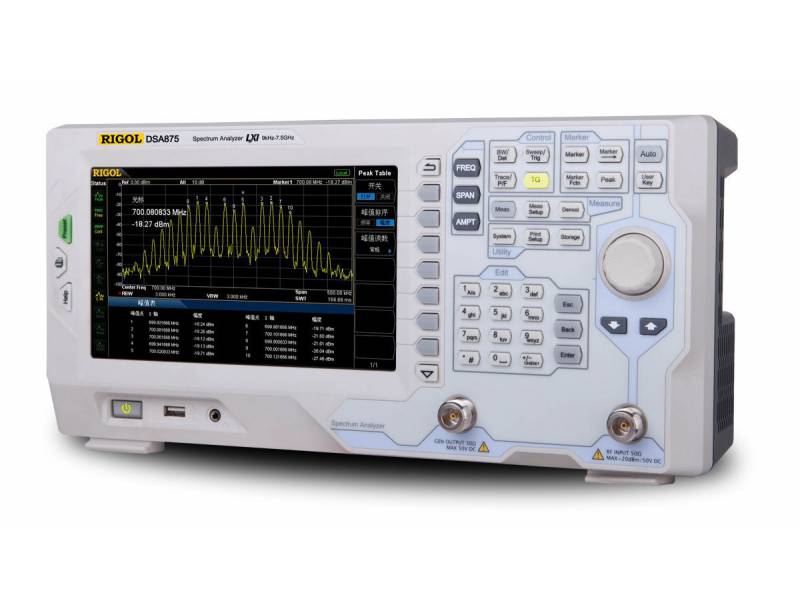

Analizatory widma Rigol z serii DSA800 to wydajne urządzenia o wyjątkowych możliwościach w przystępnej cenie. Seria zawiera modele o szerokości pasma od 1,5 GHz do 7,5 GHz z generatorami śledzącymi, przedwzmacniaczami, EMI, VSWR i innymi opcjami.
Promocja!
Istnieje możliwość zakupienia dodatków do analizatorów widma z serii DSA800
w zestawie promocyjnym (DSA800-EMI, S1210 EMI, Sondy NFP-3) w cenie 3760 PLN + VAT.
Całkowita wartość produktów poza zestawem to 6770 PLN +VAT.
Kluczowe cechy
- Pasmo od 9 kHz do 7,5 GHz
- Minimalny wyświetlany poziom szumu DANL -161 dBm
- Szum fazowy -98 dBc/Hz przy odstępie 10 kHz
- Typowa niedokładność amplitudy < 0,8 dB
- Minimalne pasmo rozdzielcze (RBW) 10 Hz
- Filtr EMI i detektor quasi-szczytowy (opcja)
- Pomiar napięciowego WFS
- Duża liczba funkcji pomiarowych
- 8-calowy (800 x 480 pikseli) wysokiej jakości ekran o przejrzystym, jaskrawym i łatwym w użyciu interfejsie

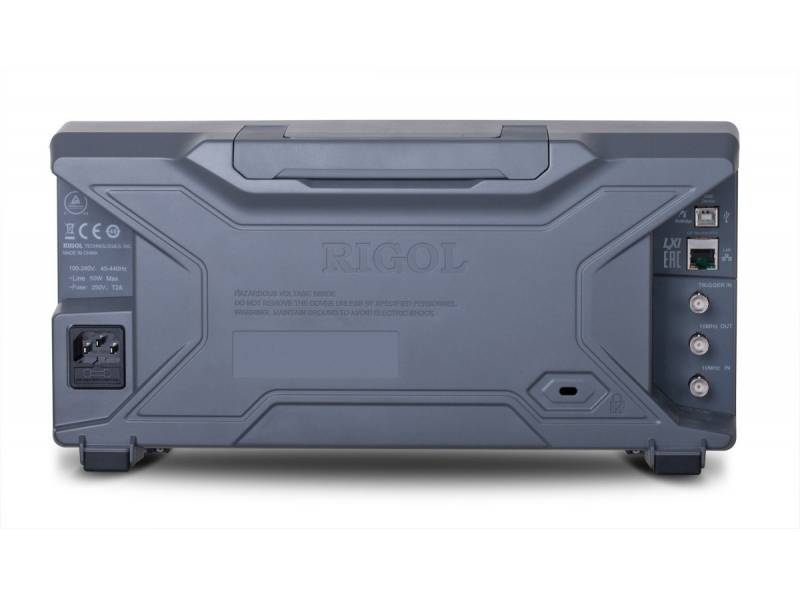

- Pełna możliwość komunikacji dzięki standardowym interfejsom, jak LAN, USB Host, USB Device i GPIB (opcja)
- Wymiary (szer. x wys. x gł.): 361,6 mm × 178,8 mm × 128 mm
- Wbudowany przedwzmacniacz
- Waga: 4,55 kg
Wybrane parametry
| Model | Częstotliwość | Szum fazowy | DANL | Generator śledzący (TG) |
| DSA815 | 9kHz~1.5GHz | -80dBc/Hz@10kHz | -155dBm/Hz（typ.） | NIE |
| DSA815-TG | 9kHz~1.5GHz | -80dBc/Hz@10kHz | -155dBm/Hz（typ.） | TAK |
| DSA832E | 9kHz~3.2GHz | -90dBc/Hz@10kHz | -161dBm/Hz (typ.) | NIE |
| DSA832E-TG | 9kHz~3.2GHz | -90dBc/Hz@10kHz | -161dBm/Hz (typ.) | TAK |
| DSA832 | 9kHz~3.2GHz | -98dBc/Hz@10kHz | -161dBm/Hz | NIE |
| DSA832-TG | 9kHz~3.2GHz | -98dBc/Hz@10kHz | -161dBm/Hz | TAK |
| DSA875 | 9kHz~7.5GHz | -98dBc/Hz@10kHz | -161dBm/Hz | NIE |
| DSA875-TG | 9kHz~7.5GHz | -98dBc/Hz@10kHz | -161dBm/Hz | TAK |
Prezentacja funkcji

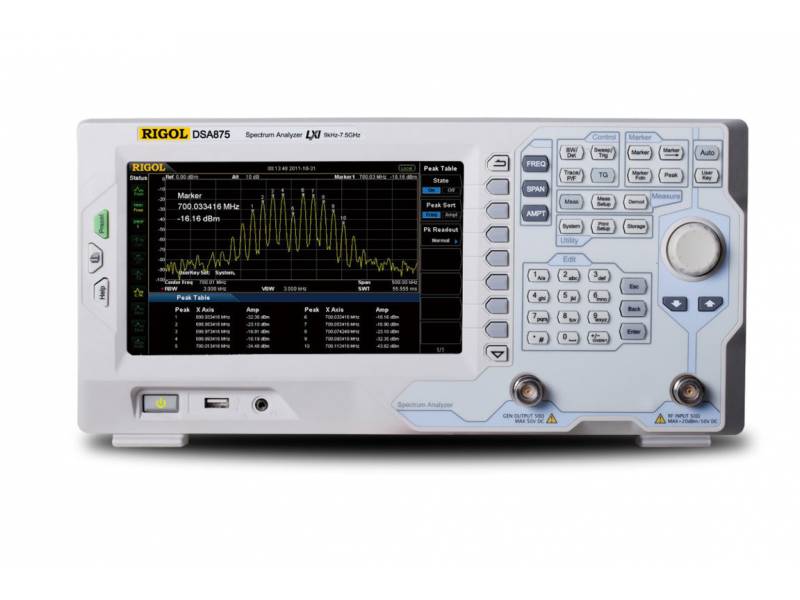

| Unikalny wyświetlacz panoramiczny, przyjazne menu; Kompaktowe wymiary i mały ciężar | |
 |
|
Łatwe rozróżnienie dwóch bliskich sygnałów z filtrem RBW 10 Hz |
|
 |
|
Porównanie widma przy różnych metodach kreślenia przebiegu |
|
 |
|
Łatwy odczyt wartości szczytowych widma dzięki tabeli wartości szczytowych |
|
 |
|
Pomiary sygnałów o niskim poziomie przy włączeniu przedwzmacniacza (opcja) |
|
 |
|
Pomiar szumu fazowego < -98dBc/Hz @10 kHz |
|
.bmp) |
|
Zestaw EMI (filtr EMI, detektor quasi – szczytowy, test Pass/Fail) |
|
 |
|
Menu do kontrolowania zestawu demonstracyjnego w. cz. (RF Demo Kit Transmitter) |
|
 |
|
Pomiar napięciowego WFS |
|
 |
|
| |
|
