Przegląd produktu
Urządzenia Rigol z serii DSA800 to wydajne analizatory widma o wyjątkowych możliwościach w przystępnej cenie. Seria zawiera modele o szerokości pasma od 1,5 GHz do 7,5 GHz z generatorami śledzącymi, przedwzmacniaczami, EMI, VSWR i innymi opcjami.
Kluczowe cechy
- Pasmo od 9 kHz do 1,5 GHz
- Typowy wyświetlany poziom szumu DANL -155 dBm
- Szum fazowy -80 dBc/Hz przy odstępie 10 kHz
- Całkowita niedokładność amplitudy < 1,5 dB
- Minimalne pasmo rozdzielcze (RBW) 10 Hz
- Filtr EMI i detektor quasi-szczytowy (opcja)
- Opcjonalny pomiar napięciowego WFS
- Wbudowany generator śledzący 1,5 GHz
- W standardzie przedwzmacniacz i demodulator AM/FM
- Duża liczba funkcji pomiarowych (opcjonalnych)
- 8-calowy (800 x 480 pikseli) wysokiej jakości ekran o przejrzystym, jaskrawym i łatwym w użyciu interfejsie graficznym
- Pełna możliwość komunikacji dzięki standardowym interfejsom, jak LAN, USB Host, USB Device i GPIB (opcja)
- Wymiary (szer. x wys. x gł.): 361,6 mm × 178,8 mm × 128 mm
- Waga: 4,25 kg
Wybrane parametry
| Model | Częstotliwość | Szum fazowy | DANL | Generator śledzący (TG) |
| DSA815 | 9kHz~1.5GHz | -80dBc/Hz@10kHz | -155dBm/Hz（typ.） | NIE |
| DSA815-TG | 9kHz~1.5GHz | -80dBc/Hz@10kHz | -155dBm/Hz（typ.） | TAK |
| DSA832E | 9kHz~3.2GHz | -90dBc/Hz@10kHz | -161dBm/Hz (typ.) | NIE |
| DSA832E-TG | 9kHz~3.2GHz | -90dBc/Hz@10kHz | -161dBm/Hz (typ.) | TAK |
| DSA832 | 9kHz~3.2GHz | -98dBc/Hz@10kHz | -161dBm/Hz | NIE |
| DSA832-TG | 9kHz~3.2GHz | -98dBc/Hz@10kHz | -161dBm/Hz | TAK |
| DSA875 | 9kHz~7.5GHz | -98dBc/Hz@10kHz | -161dBm/Hz | NIE |
| DSA875-TG | 9kHz~7.5GHz | -98dBc/Hz@10kHz | -161dBm/Hz | TAK |
Prezentacja funkcji
| Unikalny wyświetlacz panoramiczny, przyjazne menu | ||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||
| Łatwe rozróżnienie dwóch bliskich sygnałów z filtrem RBW 100 Hz | ||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||
| Porównanie sygnałów przy różnych wartościach RBW | ||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||
| Zero span – demodulacja sygnału AM | ||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||

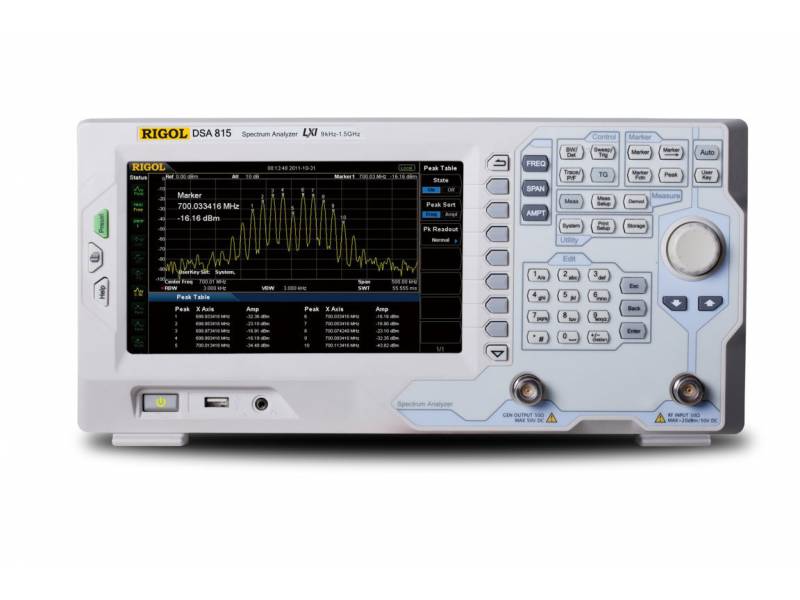

| Łatwy odczyt wartości szczytowych widma dzięki tabeli wartości szczytowych | ||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||
| Pomiary sygnałów o poziomie niższym niż 130 dBm ze standardowym przedwzmacniaczem | ||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||
| Pomiar szumu fazowego -80dBc/Hz @10 kHz | ||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||
| Opcjonalny zestaw EMI (filtr EMI, detektor quasi – szczytowy, test Pass/Fail) | ||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||
| Menu do kontrolowania zestawu demonstracyjnego w. cz. (RF Demo Kit Transmitter) | ||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||
|
