Przegląd produktu

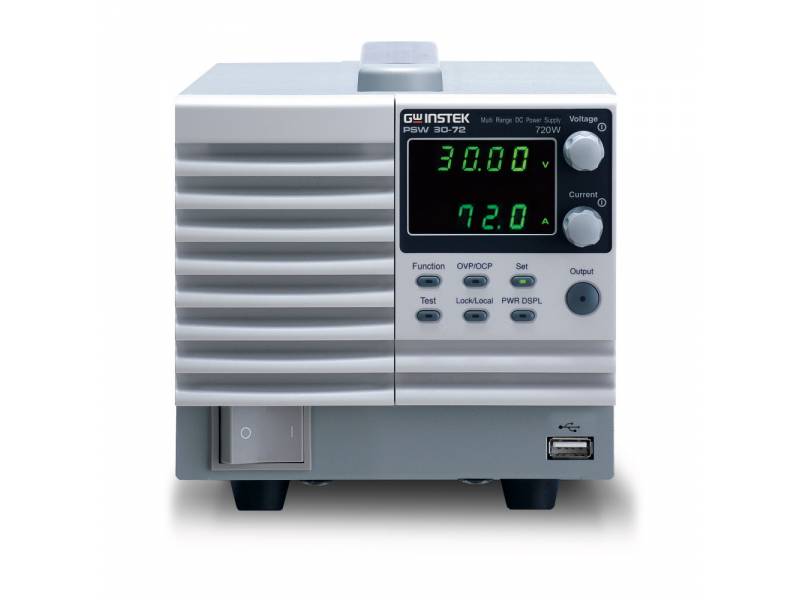

GWinstek PSW 30-72 to wielozakresowy zasilacz DC o napięciu 30V, prądzie 72A i mocy 720W.
Przegląd zasilaczy z serii PSW
Seria PSW to jednowyjściowe, wielozakresowe, programowalne, przełączane zasilacze prądu stałego o zakresie mocy do 1080 W. Ta seria produktów obejmuje osiemnaście modeli z kombinacją napięć znamionowych 30 V, 40 V, 80 V, 160 V, 250 V i 800 V oraz maksymalnych mocy wyjściowych 360 W, 720 W i 1080 W. Funkcja wielozakresowości umożliwia elastyczną i wydajną konfigurację napięcia i prądu w zakresie mocy znamionowej.
Ponieważ seria PSW może być połączona szeregowo dla maksymalnie 2 jednostek lub równolegle dla maksymalnie 3 jednostek, możliwość podłączenia wielu jednostek PSW w celu uzyskania wyższego napięcia lub wyższego prądu wyjściowego zapewnia szeroki zakres zastosowań. Dzięki elastyczności wielozakresowego wykorzystania mocy i połączenia szeregowego/równoległego, seria PSW znacznie zmniejsza inwestycje użytkownika w różne produkty zasilające, aby dostosować się do projektów o różnych wymaganiach dotyczących zasilania.
Wybór priorytetu CV/CC w serii PSW jest bardzo przydatną funkcją do ochrony DUT. Konwencjonalny zasilacz zwykle działa w trybie CV, gdy wyjście zasilania jest włączone. Może to powodować wysoki prąd rozruchowy obciążenia pojemnościowego lub obciążenia o dużym natężeniu prądu na etapie włączania wyjścia zasilania. Biorąc za przykład weryfikację krzywej I-V diody LED, wykonanie tego pomiaru przy użyciu konwencjonalnego zasilacza staje się bardzo trudnym zadaniem. Gdy dioda LED jest podłączona do zasilacza w trybie CV jako ustawienie początkowe, po włączeniu wyjścia zasilania i wzroście napięcia do napięcia przewodzenia diody LED, prąd nagle wzrośnie i przekroczy ustawioną wartość limitu prądu. Po wykryciu tego wysokiego prądu, zasilacz rozpoczyna przejście z trybu CV do trybu CC.
Chociaż prąd staje się stabilny po aktywacji trybu CC, skok prądu występujący w punkcie przecięcia CV i CC może spowodować uszkodzenie DUT. Na etapie włączania wyjścia zasilania, seria PSW jest w stanie pracować w trybie CC, aby ograniczyć skok prądu występujący przy napięciu progowym, a tym samym chronić DUT przed uszkodzeniem prądem rozruchowym.
Kluczowe cechy serii PSW
- Napięcie znamionowe: 30V/80V/160V/250V/800V
- Moc wyjściowa: 360W ~ 1080W
- Stała moc wyjściowa dla pracy w wielu zakresach (V&I)
- Priorytet CV/CC; szczególnie odpowiedni dla branży akumulatorów i diod LED
- Regulowana szybkość narastania
- Praca szeregowa: Do 2 jednostek (tylko modele 30V, 80V, 160V)
- Praca równoległa: Do 3 jednostek (tylko modele 30V, 80V, 160V, 250V, 800V)
- Wysoka wydajność i duża gęstość mocy
- Konstrukcja w rozmiarze 1/2, 1/3, 1/6 do montażu w szafie Rack (standard EIA/JIS) dla 360W/720W/1080W
- Standardowy interfejs: LAN, USB, analogowy interfejs sterowania
- Opcjonalny interfejs: Adapter GPIB-USB, kabel RS232-USB
- Sterownik LabView
Porównanie modeli
| Nazwa Modelu | Napięcie | Prąd | Moc |
| PSW 30-36 | 0 ~ 30 V | 0 ~ 36 A | 360 W |
| PSW 30-72 | 0 ~ 72 A | 720 W | |
| PSW 30-108 | 0 ~ 108 A | 1080 W | |
| PSW 40-27 | 0 ~ 40 V | 0 ~ 27 A | 360 W |
| PSW 40-54 | 0 ~ 54 A | 720 W | |
| PSW 40-81 | 0 ~ 81 A | 1080 W | |
| PSW 80-13.5 | 0 ~ 80 V | 0 ~ 13.5 A | 360 W |
| PSW 80-27 | 0 ~ 27 A | 720 W | |
| PSW 80-40.5 | 0 ~ 40.5 A | 1080 W | |
| PSW 160-7.2 | 0 ~ 160 V | 0 ~ 7.2 A | 360 W |
| PSW 160-14.4 | 0 ~ 14.4 A | 720 W | |
| PSW 160-21.6 | 0 ~ 21.6 A | 1080 W | |
| PSW 250-4.5 | 0 ~ 250 V | 0 ~ 4.5 A | 360 W |
| PSW 250-9 | 0 ~ 9 A | 720 W | |
| PSW 250-13.5 | 0 ~ 13.5 A | 1080 W | |
| PSW 800-1.44 | 0 ~ 800 V | 0 ~ 1.44 A | 360 W |
| PSW 800-2.88 | 0 ~ 2.88 A | 720 W | |
| PSW 800-4.32 | 0 ~ 4.32 A | 1080 W |
Akcesoria standardowe
- x1 CD-ROM (instrukcja programowania, instrukcja obsługi)
- x1 Przewód zasilający (zależnie od regionu)
- x1 Przewód testowy GTL-123
- x1 Kabel USB typu „L” GTL-240
- x1 Zestaw akcesoriów podstawowych PSW-004
- x1 PSW-009 Osłona zacisków wyjściowych
Akcesoria opcjonalne
- Zestaw akcesoriów PSW-001
- PSW-002 Proste narzędzie IDC
- PSW-003 Narzędzie do usuwania styków
- PSW-005 Kabel dla 2 modułów serii PSW w połączeniu szeregowym
- PSW-006 Kabel dla 2 urządzeń serii PSW w trybie połączenia równoległego
- PSW-007 Kabel dla 3 urządzeń serii PSW w trybie równoległym
- PSW-010 Duży filtr (dla modeli PSW 720W/1080W)
- GUG-001 Adapter GPIB na USB
- GRA-410-J Zestaw do montażu w szafie (JIS)
- GRA-410-E Zestaw do montażu w szafie (KIA)
- GET-001 Rozszerzony terminal z maks. 30A
- GET-005 Rozszerzony europejski terminal z maks. 20A
- GTL-248 Kabel GPIB, 2000 mm
- GTL-250 Kabel GPIB, 600 mm
- GUR-001A Kabel USB do RS-232, 3000 mm
