Przegląd produktu

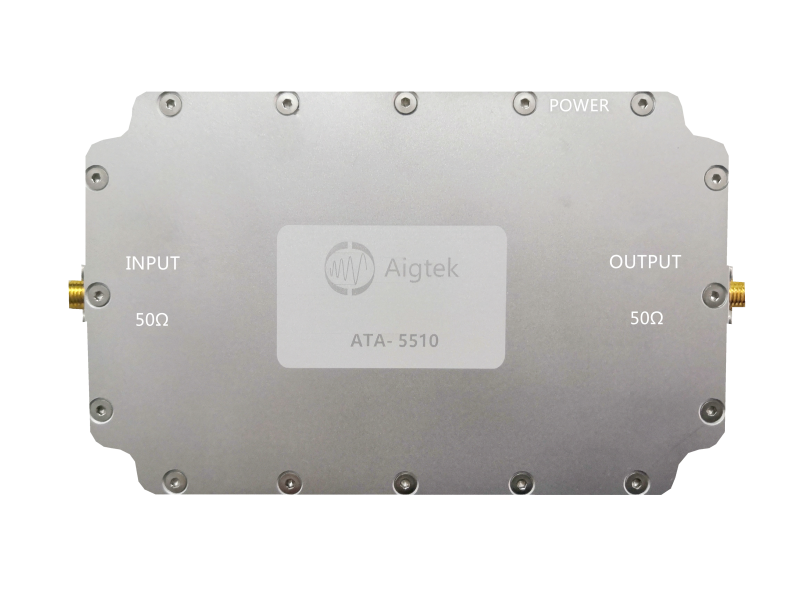

ATA-5000 to seria atrakcyjnych przedwzmacniaczy do wykrywania bardzo małych sygnałów. Zasilane są z ultra-niskoszumowego zasilacza, o bardzo dużym wzmocnieniu. Istnieje kilka modeli opartych na paśmie częstotliwości, wzmocnieniu i impedancji wejściowej.
Kluczowe cechy
- Szerokość pasma (-3dB) od 1kHz do 5/10/20/50/100MHz
- Napięcie 2Vp-p
- Rezystancja wejścia 50 Ω
- Wzmocnieniu napięcia 46/60dB
- Wzmocnienie małego sygnału
- Ultra niskoszumowy zasilacz
- Duże wzmocnienie
Porównanie modeli
| Model | ATA-5210 | ATA-5220 | ATA-5310 | ATA-5320 | ATA-5410 |
| Szerokość pasma | 1kHz~5MHz | 1kHz~5MHz | 1kHz~10MHz | 1kHz~10MHz | 1kHz~20MHz |
| Napięcie | 2Vp-p (50 Ω) | ||||
| Rezystancja wejściowa | 50 Ω | ||||
| Impedancja wyjściowa | 50 Ω | ||||
| Wzmocnienie napięcia | 46 dB | 60 dB | 46 dB | 60 dB | 46 dB |
| Model | ATA-5420 | ATA-5510 | ATA-5520 | ATA-5610 | ATA-5620 |
| Szerokość pasma | 1kHz~20MHz | 1kHz~50MHz | 1kHz~50MHz | 1kHz~100MHz | 1kHz~100MHz |
| Napięcie | 2Vp-p (50 Ω) | ||||
| Rezystancja wejściowa | 50 Ω | ||||
| Impedancja wyjściowa | 50 Ω | ||||
| Wzmocnienie napięcia | 60 dB | 46 dB | 60 dB | 46 dB | 60 dB |
Zastosowania
- Używane do wykrywania czujników podczerwieni
- Wykorzystywane do wykrywania czujnika słabego pola magnetycznego
- Wykorzystywane do wykrywania optycznego fototranzystorów
