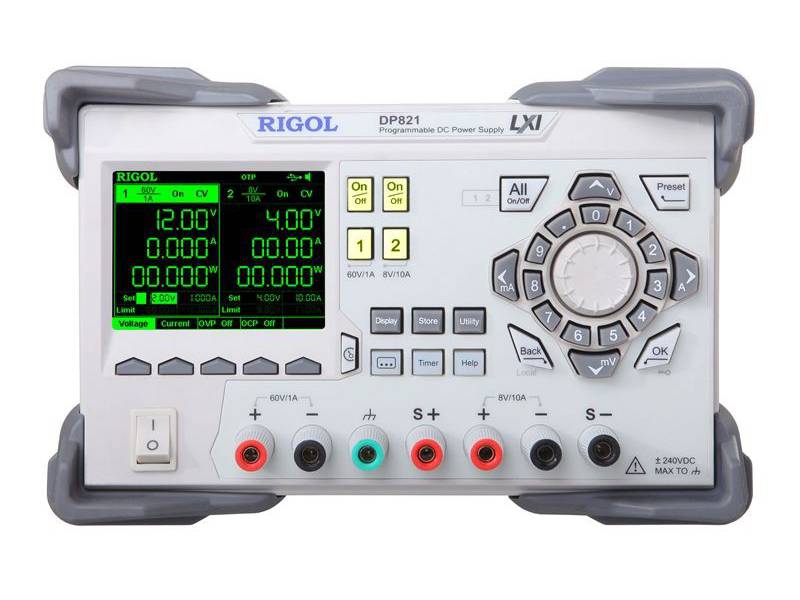

Przegląd produktu
Seria DP800 obejmuje jednowyjściowe, dwuwyjściowe i trzywyjściowe programowalne liniowe zasilacze DC. Urządzenia cechują bardzo niskie zakłócenia na wyjściu, doskonałe wskaźniki wydajności, wiele funkcji analizy i bogate interfejsy.
Kluczowe cechy
- Dwa kanały wyjściowe, łączna moc maksymalna 140 W
- Napięcia i prądy na poszczególnych kanałach: CH1：(0 ～ 60 V / 0 ～ 1 A) CH2：(0 ～ 8 V / 0 ～ 10 A)
- Rozdzielczość programowania: 1CH – (10mV/1mA); 2CH – (10mV/10mA) z możliwością zwiększenia za pomocą opcji HIRES-DP800 [do 1CH – (1mV/0,1mA); 2CH -(1mV/1mA)]
- Niski poziom tętnień i szumów: < 350 μVrms/2 mVpp
- Doskonały napięciowy i obciążeniowy współczynnik stabilizacji
- Krótki czas odpowiedzi: <50 μs
- Izolacja kanałów wyjściowych: CH1 || CH2
- Zabezpieczenie nadnapięciowe OVP, nadprądowe OCP, i termiczne OTP
- Funkcja sterowania czasowego wyjść
- Wbudowany pomiar V / A / W i graficzne wyświetlanie przebiegów
- Wsparcie opóźnienia załączania / wyłączania wyjścia; Analiza, monitorowanie, parametrów wyjścia; Funkcja ustawień wstępnych
- Niezależne sterowanie każdego kanału
- 3,5-calowy ekran TFT LCD o rozdzielczości 320 x 240
- Interfejsy: USB Host, USB Device, RS232 (opcja), LAN (opcja), USB-GPIB (opcja), wejścia/wyjścia cyfrowe (opcja)
- Wymiary: Szerokość x Wysokość x Długość = 239 mm x 157 mm x 418 mm
- Waga: 10,0 kg
Opcje do urządzenia dostępne są w zakładce „Produkty powiązane”.
Wybrane parametry
| Model | Ilość kanałów | Moc całkowita |
Wartość sygnału wyjścia/kanał |
Regulacja obciążenia | Regulacja mocy |
| DP832A |
3 |
195W | 30V/3A || 30V/3A , 5V/3A |
Napięcie: ≤0.01% + 2mV； Prąd: ≤0.01% + 250uA |
Napięcie: ≤0.01% + 2mV； Prąd: ≤0.01% + 250uA |
| DP832 | 3 | 195W | 30V/3A || 30V/3A , 5V/3A |
Napięcie: ≤0.01% + 2mV； Prąd: ≤0.01% + 250uA |
Napięcie: ≤0.01% + 2mV； Prąd: ≤0.01% + 250uA |
| DP831A | 3 | 160W | 8V/5A || 30V/2A , -30V/2A |
Napięcie: ≤0.01% + 2mV； Prąd: ≤0.01% + 250uA |
Napięcie: ≤0.01% + 2mV； Prąd: ≤0.01% + 250uA |
| DP831 | 3 | 160W | 8V/5A || 30V/2A , -30V/2A |
Napięcie: ≤0.01% + 2mV； Prąd: ≤0.01% + 250uA |
Napięcie: ≤0.01% + 2mV； Prąd: ≤0.01% + 250uA |
| DP822A | 2 | 180W | 20V/5A || 5V/16A |
Napięcie: ≤0.01% + 2mV； Prąd: ≤0.01% + 250uA |
Napięcie: ≤0.01% + 2mV； Prąd: ≤0.01% + 250uA |
| DP822 | 2 | 180W | 20V/5A || 5V/16A |
Napięcie: ≤0.01% + 2mV； Prąd: ≤0.01% + 250uA |
Napięcie: ≤0.01% + 2mV； Prąd: ≤0.01% + 250uA |
| DP821A | 2 | 140W | 8V/10A||60V/1A |
Napięcie: ≤0.01% + 2mV； Prąd: ≤0.01% + 250uA |
Napięcie: ≤0.01% + 2mV； Prąd: ≤0.01% + 250uA |
| DP821 | 2 | 140W | 8V/10A||60V/1A |
Napięcie: ≤0.01% + 2mV； Prąd: ≤0.01% + 250uA |
Napięcie: ≤0.01% + 2mV； Prąd: ≤0.01% + 250uA |
| DP813A | 1 (dwa zakresy) | 200W | 8V/20A (Niski zakres), 20V/10A (Wysoki zakres) |
Napięcie: ≤0.01% + 2mV； Prąd: ≤0.01% + 250uA |
Napięcie: ≤0.01% + 2mV； Prąd: ≤0.01% + 250uA |
| DP813 | 1 (dwa zakresy) | 200W | 8V/20A (Niski zakres), 20V/10A (Wysoki zakres) |
Napięcie: ≤0.01% + 2mV； Prąd: ≤0.01% + 250uA |
Napięcie: ≤0.01% + 2mV； Prąd: ≤0.01% + 250uA |
| DP811A | 1 (dwa zakresy) | 200W | 20V/10A（Niski zakres), 40V/5A (Wysoki zakres) |
Napięcie: ≤0.01% + 2mV； Prąd: ≤0.01% + 250uA |
Napięcie: ≤0.01% + 2mV； Prąd: ≤0.01% + 250uA |
| DP811 | 1 (dwa zakresy) | 200W | 20V/10A（Niski zakres), 40V/5A（Wysoki zakres) |
Napięcie: ≤0.01% + 2mV； Prąd: ≤0.01% + 250uA |
Napięcie: ≤0.01% + 2mV； Prąd: ≤0.01% + 250uA |
Modele A: Posiadają wbudowane interfejsy LAN/RS232/Digital IO. Istnieje możliwość dokupienia tych interfejsów do pozostałych modeli.
Prezentacja funkcji
Konstrukcja zapewniająca niski poziom szumów i tętnień sygnału zasilania, została zaprojektowana tak, aby spełnić wymagania użytkownika.
Czas reakcji zasilacza nie powinien przekraczać 50uS. Doskonale sprawdza się to w zakresie szybko zmieniających się przebiegów napięcia.
