Przegląd produktu
Dwukanałowy programowalny zasilacz DC IT-M3100D o wysokości zaledwie 1U half-rack zapewnia w pełni izolowane wyjście dwukanałowe. Automatyczna konstrukcja szerokozakresowa umożliwia uzyskanie wyższego napięcia i prądu wyjściowego, dzięki czemu to jedno urządzenie może zostać użyte do wielu badań i testów. Elastyczna konstrukcja modułowa, niezależna konstrukcja wielokanałowa i funkcja pracy równoległej pozwalają na dowolne konfigurowanie każdego kanału. Dwukanałowy programowalny zasilacz DC IT-3100D jest szczególnie przydatny w testach starzeniowych linii produkcyjnych oraz w budowie zautomatyzowanych systemów testowych. Jednocześnie może być również szeroko stosowany w eksperymentach i ocenie czy zarządzaniu jakością.
Kluczowe cechy
- Wysoka gęstość mocy
- Rozmiar: tylko 1U Half-Rack, Izolowana konstrukcja dwukanałowa
- Różne taktowanie wyjścia każdego kanału, wyjście synchroniczne lub opóźnione, wyjście o różnym stosunku napięć
- Regulowany czas narastania/opadania
- Obsługa do 100 kroków LIST, obsługa różnych przebiegów dynamicznych
- Ustawienie priorytetu i szybkości pętli CC/CV
- Niezależne sterowanie wieloma kanałami, jedna karta komunikacyjna może sterować maksymalnie 16 kanałami
- Obsługa CW
- Obsługa CANOPEN, LXI, SCPI
- Pięć opcjonalnych kart, zapewniających obsługę RS232, CAN, LAN, GPIB, USB_TMC, USB_VCP, RS485, zewnętrzne interfejsy komunikacyjne analogowe i IO
- Obsługa funkcji TRACE, możliwość rysowania przebiegów napięcia i prądu w czasie rzeczywistym (obsługiwane przez program)
- Różne funkcje zabezpieczające, takie jak Sense, OVP, OCP, OPP, OTP, Foldback
- Funkcja samoczynnego blokowania, gdy urządzenie jest samoczynnie zablokowane, nie może wysyłać sygnałów wyjściowych
Modele w serii
| Model | IT-M3131D | IT-M3141D | IT-M3132D | IT-M3142D |
| Napięcie | CH1:30V/CH2:30V | CH1:30V/CH2:30V | CH1:60V/CH2:60V | |
| Prąd | CH1:15A/CH2:15A | CH1:15A/CH2:15A | CH1:10A/CH2:10A | |
| Moc | ||||
| Rozdzielczość | 1mV/1mA | 1mV/1mA | 1mV/1mA | |
| Dokładność | ≤0.03% + 0.02%*zakres /≤0.05% + 0.5%*zakres | ≤0.03% + 0.02%*zakres /≤0.05% + 0.5%*zakres | ≤0.03% + 0.02%*zakres /≤0.05% + 0.2%*zakres | |
| Interfejs | Opcjonalne: RS232/CAN/LAN/ GPIB/USB/RS485/External analog | Opcjonalne: RS232/CAN/LAN/ GPIB/USB/RS485/External analog | Opcjonalne: RS232/CAN/LAN/ GPIB/USB/RS485/External analog | Opcjonalne: RS232/CAN/LAN/ GPIB/USB/RS485/External analog |
*Wybierz z górnej listy model, który Cię interesuje.
Prezentacja funkcji
Modułowa konstrukcja, elastyczne łączenie
Dzięki modułowej konstrukcji ustawianie jednostek zasilacza DC IT_M100D jest proste jak budowa klocków. Można je dowolnie ustawiać jedna na drugiej, bez dodatkowych akcesoriów. Oczywiście można także użyć zestawu do montażu w szafie (IT-E154), co pozwoli na zamontowanie jednego lub więcej modułów w standardowej 19-calowej szafie. Zaletą produktów producenta ITECH są elastyczne możliwości kombinacji i ustawień. Pozwala to uniknąć konieczności kupowania dużej ilości różnorodnego sprzętu, którego specyfikacje łatwo osiągnąć za pomocą odpowiedniego ustawienia modułów.
Niezależne sterowanie wielokanałowe

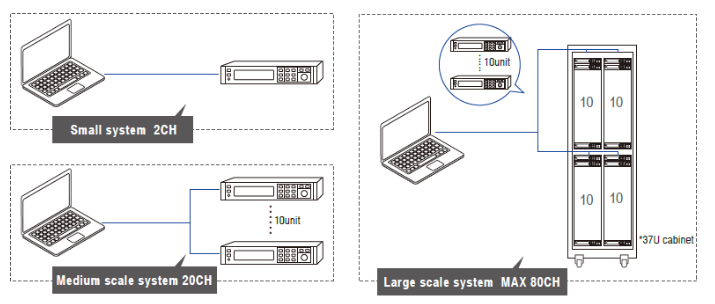

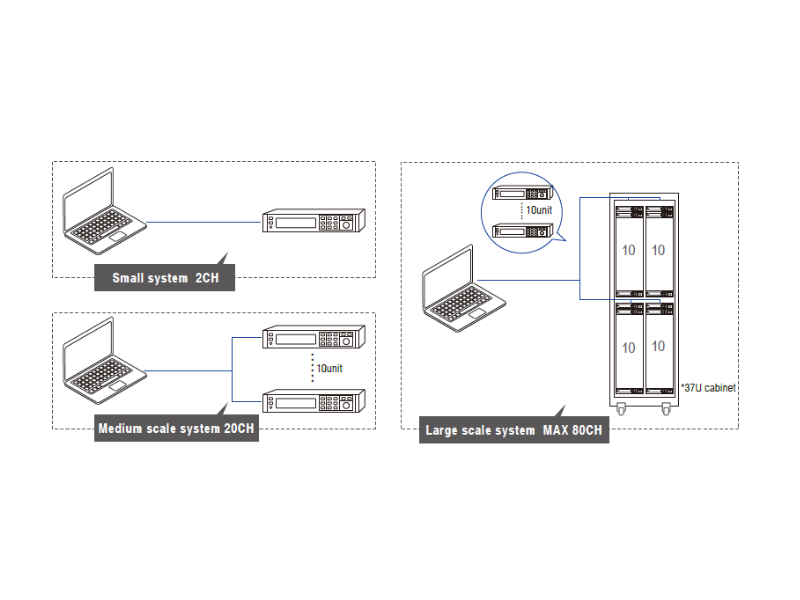

W dwukanałowym zasilaczu DC IT-M3100D zastosowano niezależną konstrukcję wielokanałową, która ułatwia łączenie zasilacza z komputerem. Po utworzeniu wielokanałowego systemu zasilania numer kanału będzie wyświetlany na interfejsie każdego zasilacza. Jeśli interfejs komunikacyjny jednej z jednostek jest podłączony do komputera, można niezależnie sterować programowo każdym zasilaczem w systemie. Każdy kanał może być obsługiwany niezależnie. Szafa 37U może zawierać do 40 jednostek/80 kanałów, co znacznie zwiększa stopień wykorzystania sprzętu.
Synchronizacja (Link)
IT-M3100D obsługuje funkcję synchronizacji zarówno w przypadku pojedynczej jednostki, jak i wielokanałowego systemu zasilania. Nadaje się do jednoczesnego testowania wielu DUT lub do zastosowań, w których DUT jest wielokanałowym źródłem zasilania. Dostępne są trzy tryby synchronizacji: On/Off, Track, Duplicate. Wystarczy skonfigurować parametry jednego zasilacza, a zostaną one automatycznie powielone lub zsynchronizowane proporcjonalnie z innymi zasilaczami w pętli. Jeśli funkcja włączania/wyłączania jest używana wraz z funkcją opóźnienia włączania/wyłączania dostępną w menu, możliwe jest synchroniczne lub sekwencyjne włączanie zasilania.
Funkcja wielokrotnej ochrony

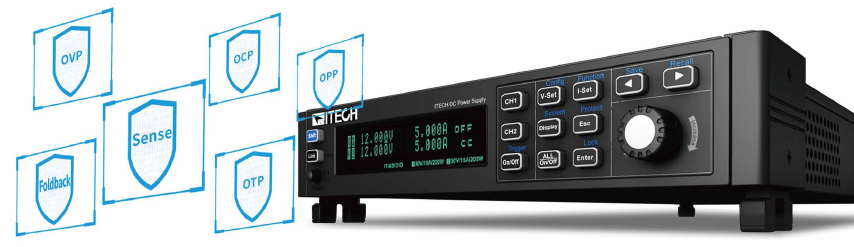

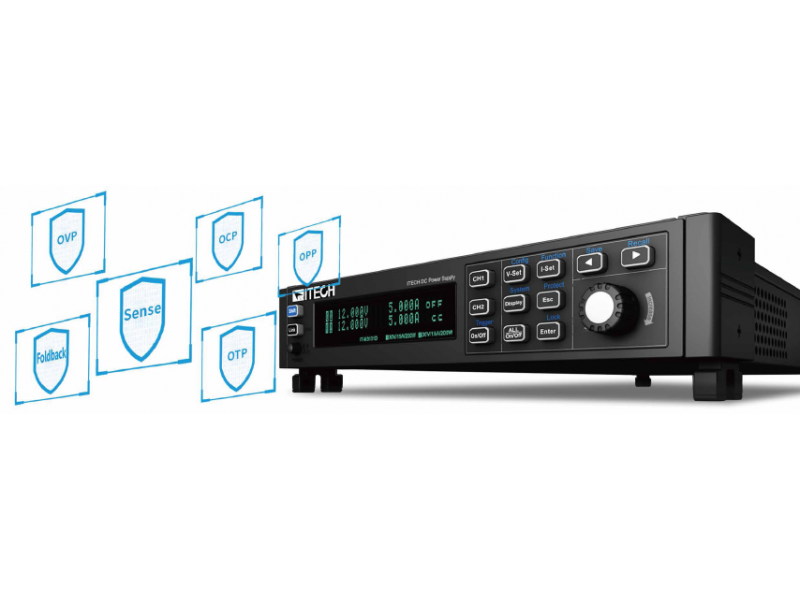

Dwukanałowy zasilacz DC IT-M3100D posiada różne funkcje zabezpieczające, takie jak OCP / OVP / OTP / OPP / U-Max/U-Min/Sense/Foldback. Funkcja Sense pomaga w porę wyemitować ostrzeżenie i przełączyć zasilanie na wyjście lokalne w przypadku awarii zacisku wyjściowego. Funkcja Foldback służy do wyłączania wyjścia, gdy przełączane jest zasilanie CV / CC, co pozwala chronić DUT wrażliwe na przekroczenia napięcia i prądu.
Dostęp do serwera WWW
IT-M3100D ma wbudowany serwer sieci Web. Można go monitorować i kontrolować za pomocą przeglądarki internetowej. Po połączeniu urządzenia IT-M3100D z komputerem za pomocą interfejsu LAN należy wprowadzić w przeglądarce adres IP zasilacza, a następnie uzyskać dostęp do funkcji sterowania na panelu przednim, w tym do parametrów konfiguracyjnych sieci LAN.
