Przegląd produktu

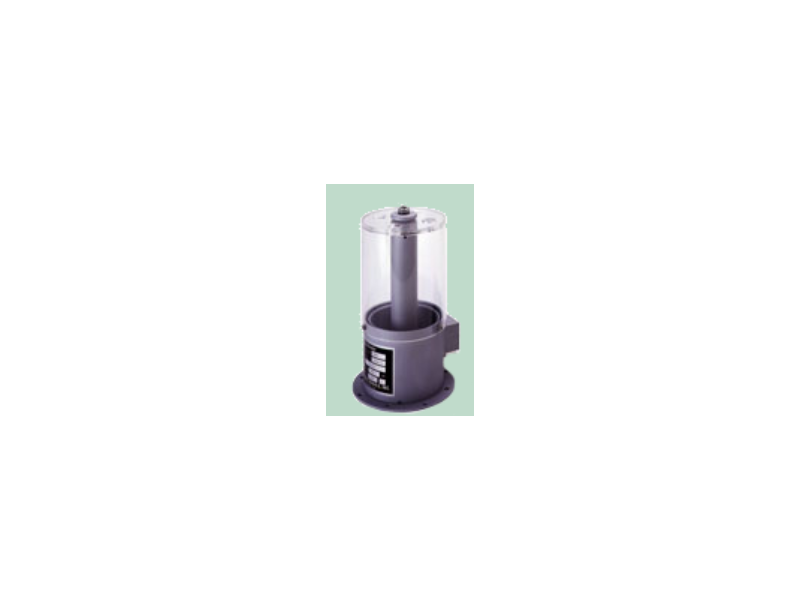

Wysokonapięciowe współosiowe pojemnościowe dzielniki napięcia Pearson umożliwiają pomiary do 500kV przy zastosowaniu w wysokonapięciowym oleju izolacyjnym.
Dostępne są niestandardowe współczynniki podziału i kalibracja do stosowania w powietrzu. Dane techniczne modeli znajdują się w poniższej tabeli.
Poniżej tabela z dostępnymi modelami i specyfikacjami technicznymi.
Modele standardowe
| Model | Maksymalny impuls napięcia (w oleju) | Maksymalny impuls napięcia (w powietrzu) |
Wskaźnik podziału napięcia (w oleju) |
Zakres częstotliwości (obciążenie 1MOHM) | Wskaźnik opadania (na mikrosekundę) | Użytkowy czas wznoszenia | Pojemność (orientacyjna) |
| VD-301 | 400kV | 75kV | 5000:1 | 25Hz ~3MHz | 0.15% | 150ns | 28pf |
| VD-305A | 300kV | 50kV | 5000:1 | 30Hz ~ 4MHz | 0.02% | 150ns | 18pf |
| VD-305A-10,000 | 300kV | 50kV | 10,000:1 | 30Hz ~ 4MHz | 0.02% | 100ns | 18pf |
| VD-305A-AIR | – | 50kV | 5000:1 | 70Hz ~4MHz | 0.05% | 100ns | 8pf |
| VD-500A | 500kV | 90kV | 10,000:1 | 15Hz ~2MHz | 0.01% | 200ns | 38pf |
