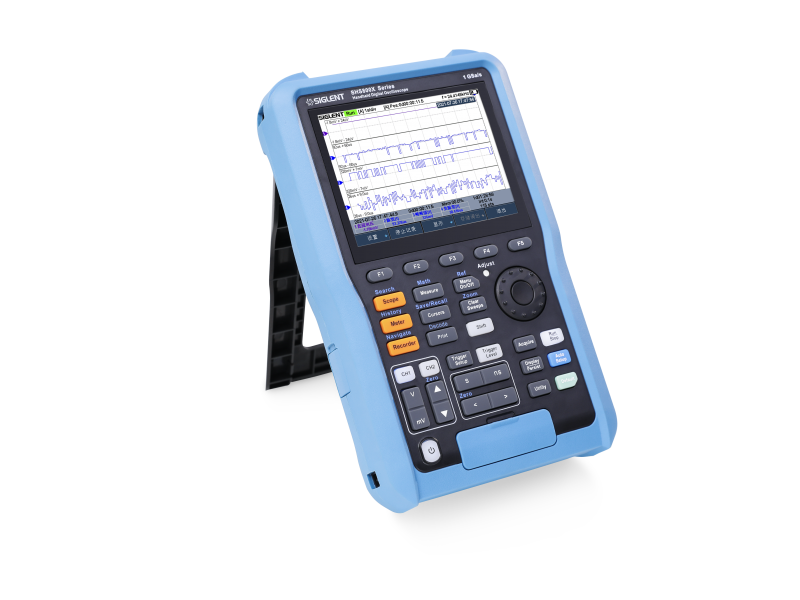

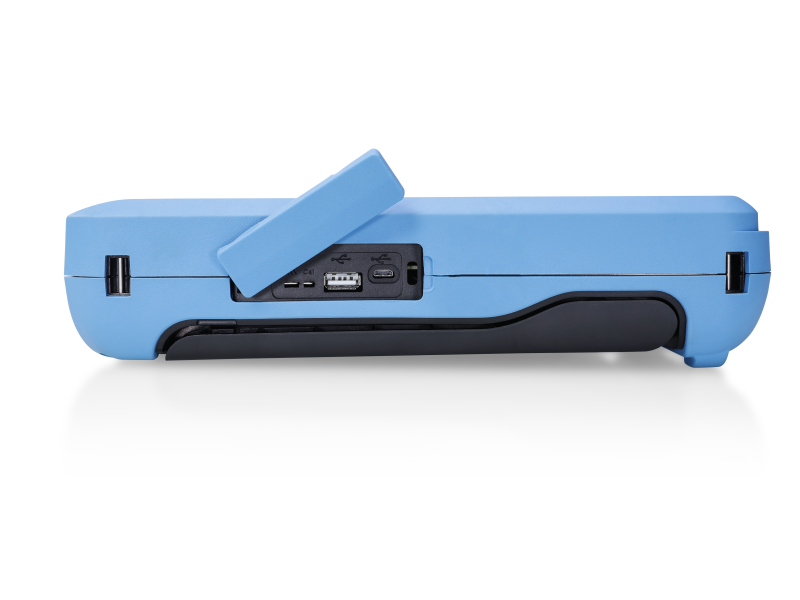

Przegląd produktu

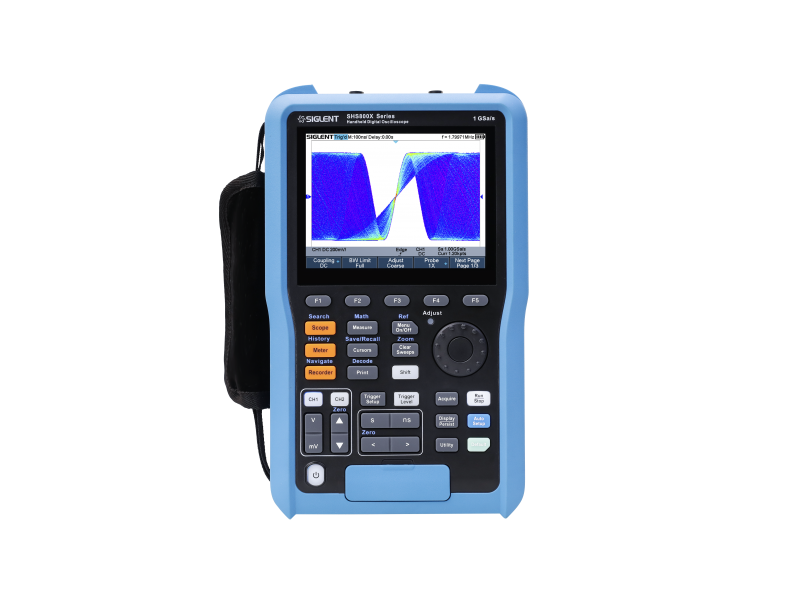

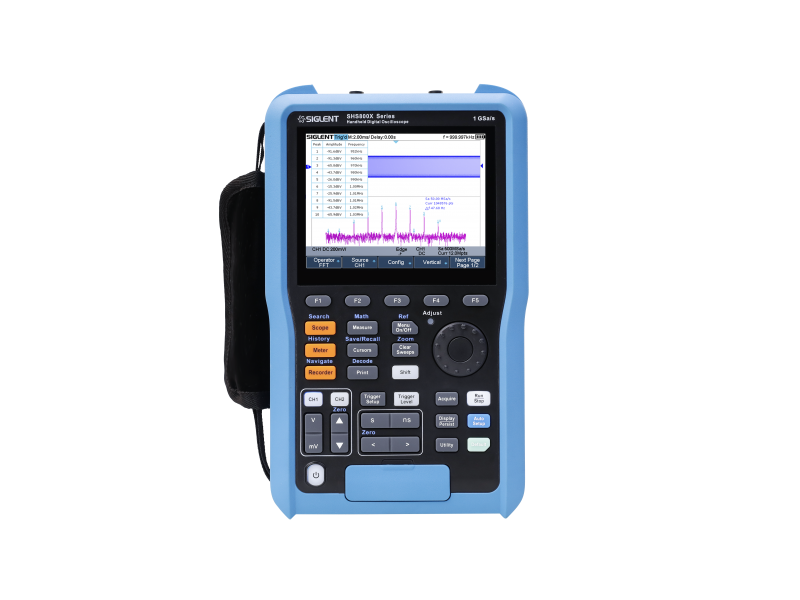

Seria SHS800X to przenośne oscyloskopy podręczne. Urządzenia mają dwa nieizolowane kanały oscyloskopu i jeden izolowany kanał multimetru, w tym modele 200 MHz i 100 MHz. Dodatkowo, pojedynczy przetwornik ADC o maksymalnej szybkości próbkowania 1 GSa/s i pojedynczy moduł pamięci o pojemności 12 Mpts. Gdy włączone są dwa kanały, każdy z nich ma szybkość próbkowania 500 MSa/s i standardową długość zapisu 6 Mpkt. Gdy włączony jest tylko jeden kanał, maksymalna szybkość próbkowania wynosi 1 GSa/s, a maksymalna długość rekordu – 12 Mpkt. W celu ułatwienia obsługi najczęściej używane funkcje są dostępne na przyjaznym dla użytkownika panelu przednim. Przejście urządzenia w tryb danej funkcji odbywa się za pomocą jednego przycisku. Seria SHS800X umożliwia dekodowanie magistral, które nie było możliwe w przypadku poprzedzającej serii SHS800. Dodatkowo, oscyloskopy charakteryzują się wyższą rozdzielczością 5,6 calowego wyświetlacza (640 * 480) oraz nowocześniejszą obudową i innowacyjnym interfejsem.
Artykuł dotyczący serii SHS800X i SHS1000X – kliknij
5 w jednym
Seria SHS800X oferuje 5 funkcji:
- 2-kanałowy oscyloskop cyfrowy
- Multimetr TrueRMS
- Nagrywanie: logger próbkowania i logger pomiarów
- Wyzwalanie i dekodowanie magistral
- Analizator widma FFT
Kluczowe cechy
- 200 MHz
- 2 kanały
- Integracja funkcji oscyloskopu, wyzwalacza szeregowego i dekodera, analizy widma, rejestratora danych i multimetru w wygodnej i przenośnej konstrukcji
- Częstotliwość próbkowania 1 GSa/s (jednokanałowo), 500 MSa/s (dwukanałowo)
- Długość zapisu do 12 Mpts
- Zapis kształtu fali do 22 godzin
- Stopień ochrony IP: IP51
Porównanie modeli z serii
| Model | SHS810X | SHS820X |
| Szerokość pasma | 100 MHz | 200 MHz |
| Kanały | 2 oscyloskopwe, 1 multimetrowy | 2 oscyloskopowe, 1 multimetrowy |
| Szybkość próbkowania | 1GSa/s | 1GSa/s |
| Funkcje multimetru | Napięcie, prąd, rezystancja i 8 innych powszechnych funkcji | |
| Pamięć | 12 Mpkt | 12 Mpkt |
| Szybkość przechwytywania przebiegów |
100,000 wfm/s (tryb normalny), 400,000 wfm/s (tryb sekwencyjny) |
100,000 wfm/s (tryb normalny), 400,000 wfm/s (tryb sekwencyjny) |
| Rodzaje wyzwalania |
Edge, Slope, Pulse Width, Window, Runt, Interval, Dropout, Pattern, Video |
Edge, Slope, Pulse Width, Window, Runt, Interval, Dropout, Pattern, Video |
| Wyzwalanie i dekodowanie magistral |
IIC, SPI, UART, CAN, LIN |
IIC, SPI, UART, CAN, LIN |
| Maksymalne napięcie wejścia (oscyloskop) |

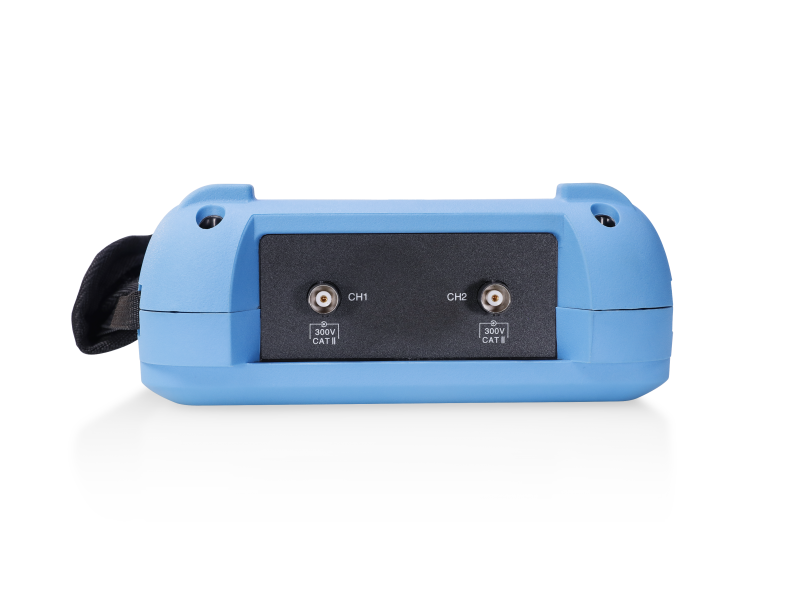

CAT II 300Vrms pomiędzy przewodem sygnałowym a uziemieniem CAT II 30Vrms pomiędzy BNC GND a uziemieniem CAT II 300Vrms pomiędzy przewodem sygnałowym a BNC GND |
CAT II 300Vrms pomiędzy przewodem sygnałowym a uziemieniem CAT II 30Vrms pomiędzy BNC GND a uziemieniem CAT II 300Vrms pomiędzy przewodem sygnałowym a BNC GND |
| Maksymalne napięcie wejścia (multimetr) |
CAT III 300Vrms, CAT II 600Vrms |
CAT III 300Vrms, CAT II 600Vrms |
| Interfejsy |
USB Host, USB Device |
USB Host, USB Device |
| Wyświetlacz |
5.6″ TFT-LCD (640×480) |
5.6″ TFT-LCD (640×480) |
| Waga |
Bez opakowania: 1.75 kg. Z opakowaniem: 3.5 kg |
Bez opakowania: 1.75 kg. Z opakowaniem: 3.5 kg |
Prezentacja funkcji
5 funkcji w jednym urządzeniu

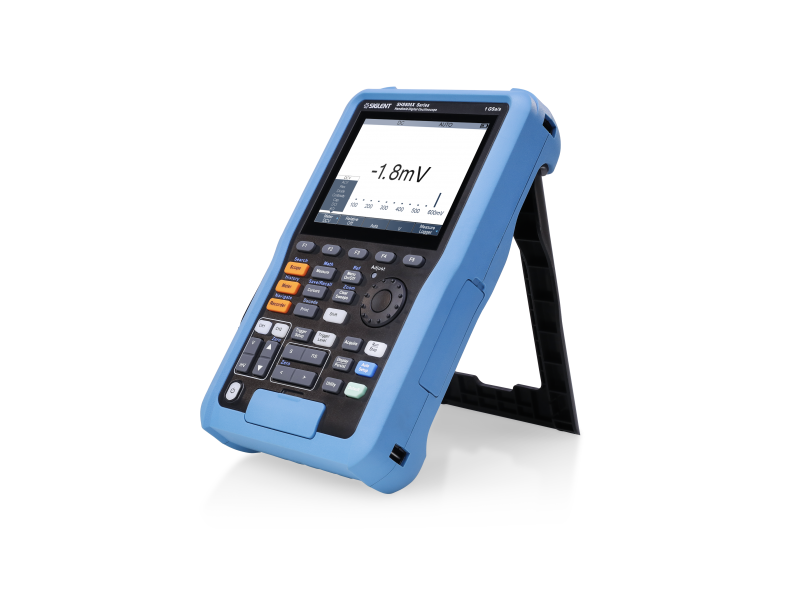

Przenośny i łatwy w użyciu
Rozmiar panelu przedniego jest mniejszy niż kartka A4 – zmniejsza to rozmiary całkowity urządzenia.

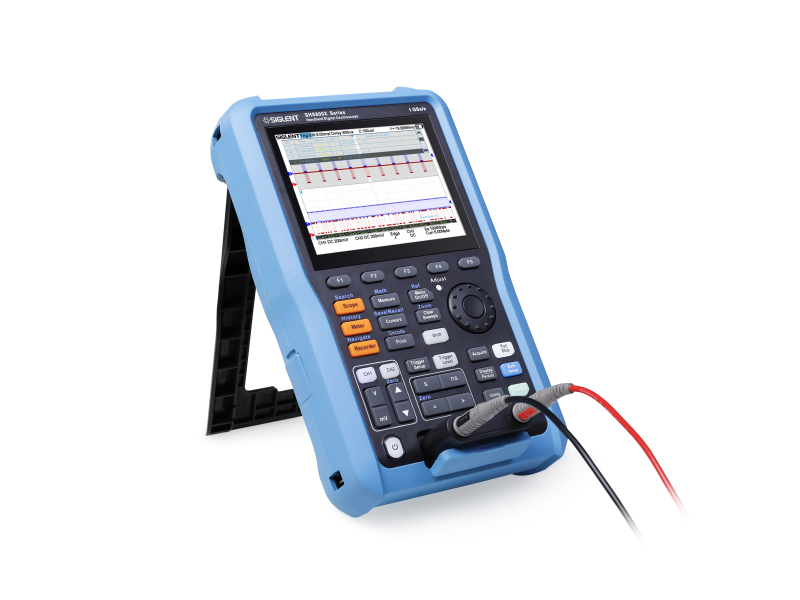

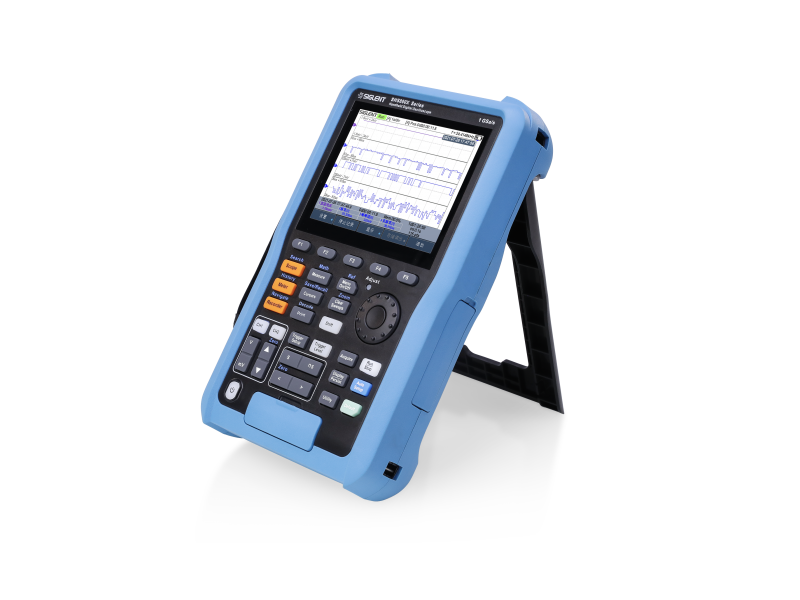

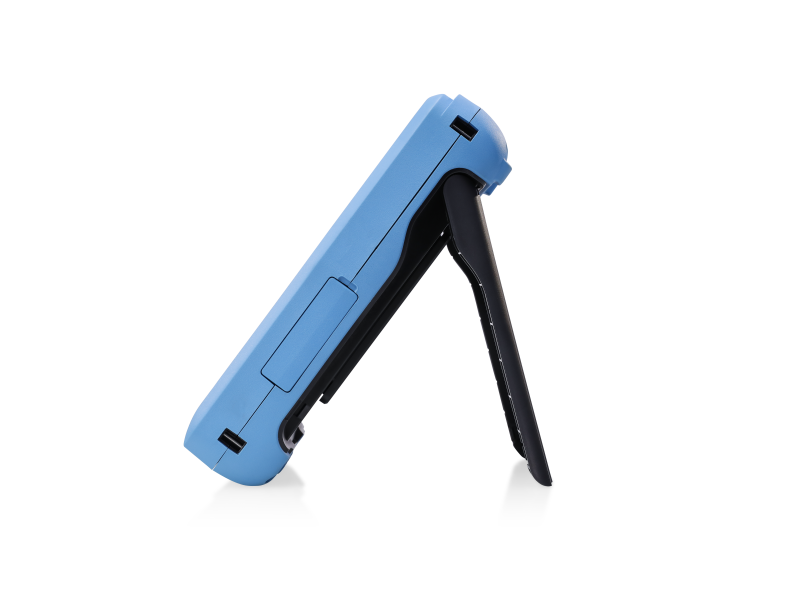

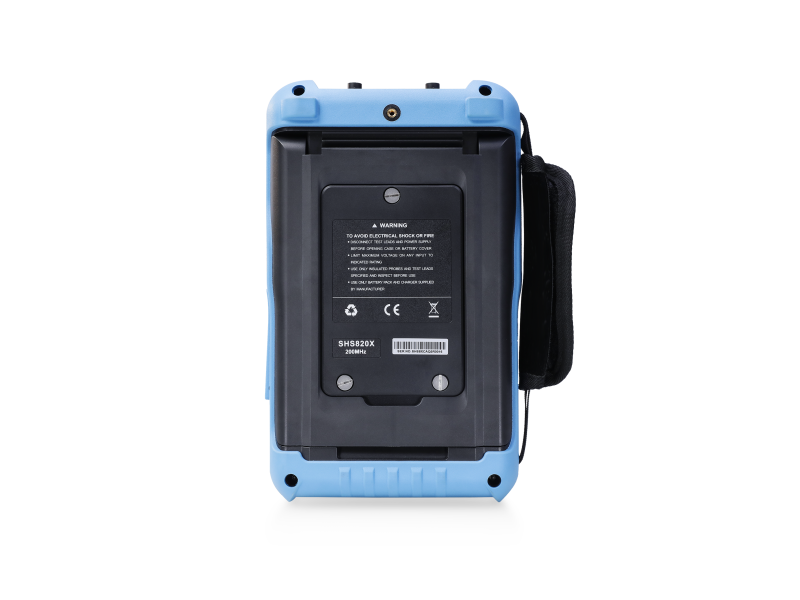

Rama podtrzymująca panel tylny umożliwia jego pionowe umieszczenie, a boczne nylonowe uchwyty
są wygodne do trzymania w ręku. Standardowa torba na ramię może pomieścić jednocześnie oscyloskop,
sondę i inne akcesoria, co znacznie ułatwia transport.

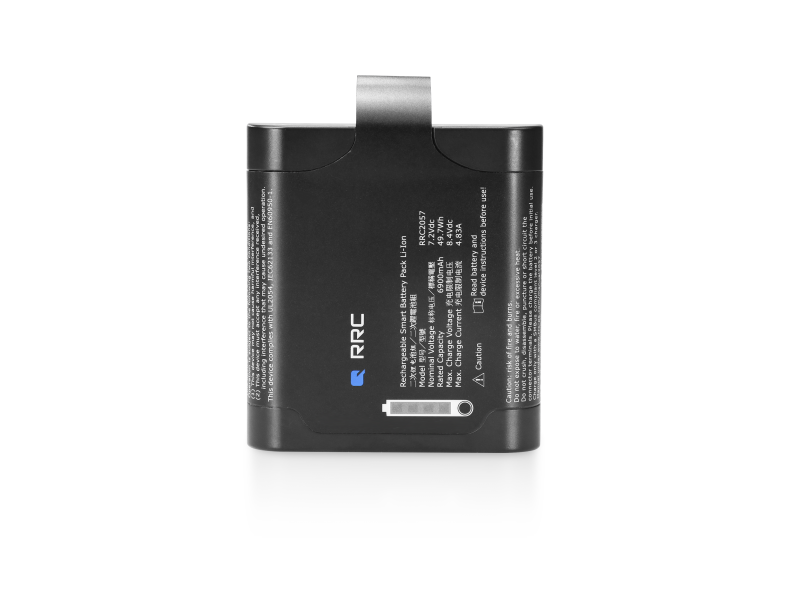

Wyższy poziom zabezpieczeń i bardziej wytrzymała bateria

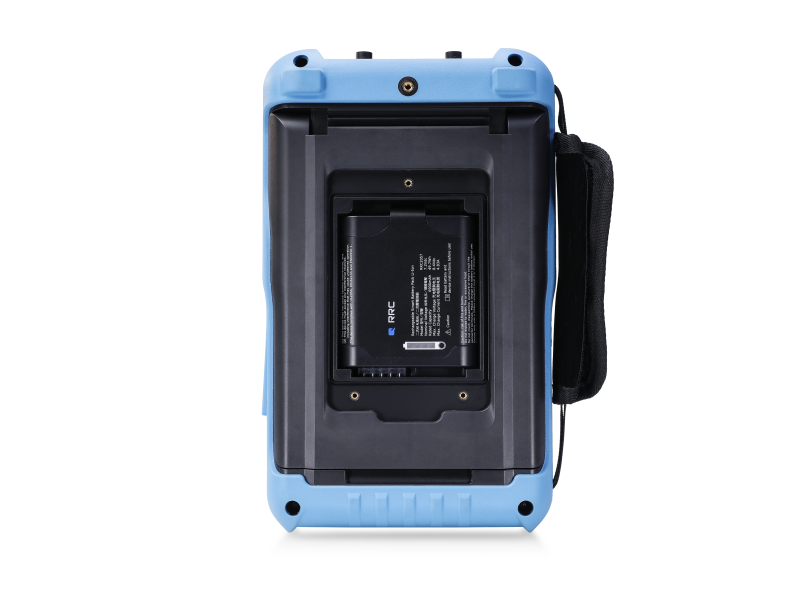

W oscyloskopie przenośnym znajduje się ładowalna bateria litowa 6900 mA o dużej pojemności.
Urządzenie posiada też certyfikat UL. Dzięki wydajnej baterii możliwa jest praca do 5,5 godziny bez ładowania,
co znacznie poprawia bezpieczeństwo i żywotność akumulatora. Akumulator można ładować w kabinie lub go wyjąć
i ładować za pomocą zewnętrznej ładowarki. Dołączona do zestawu walizka ma dużo miejsca na oscyloskop, sondy i inne akcesoria.
Oscyloskop z serii SHS800X doskonale nadaje się do pracy w terenie i podczas podróży służbowych.

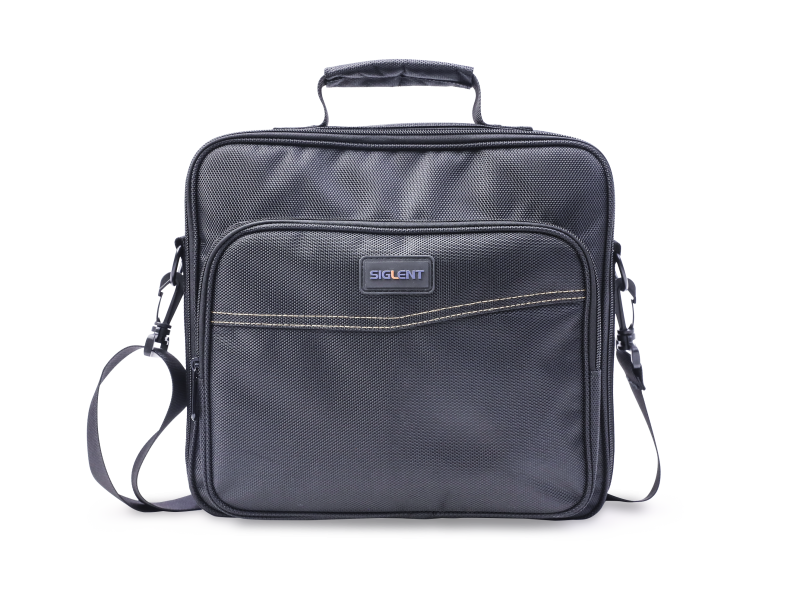

Elegancka torba
Do urządzenia dołączona jest elegancka dedykowana torba, która ułatwi jego transport w bezpieczny i wygodny sposób.
Torba poza urządzeniem pomieści również sondy i inne akcesoria przydatne podczas użytkowania oscyloskopu SHS800X.

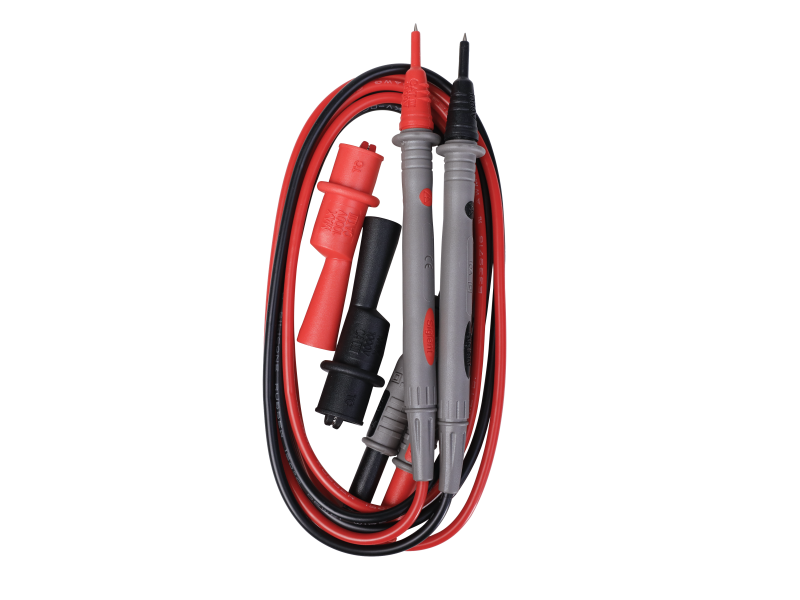

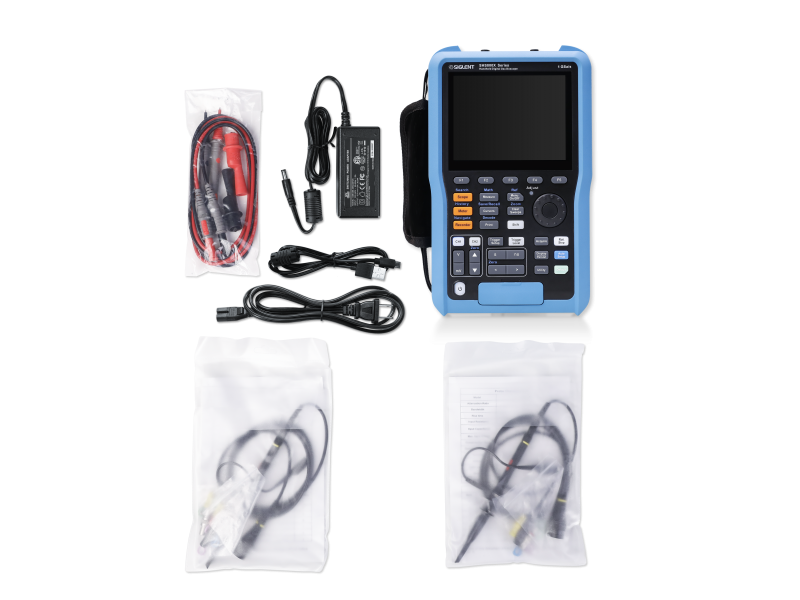

Wyposażenie standardowe
- Kabel USB

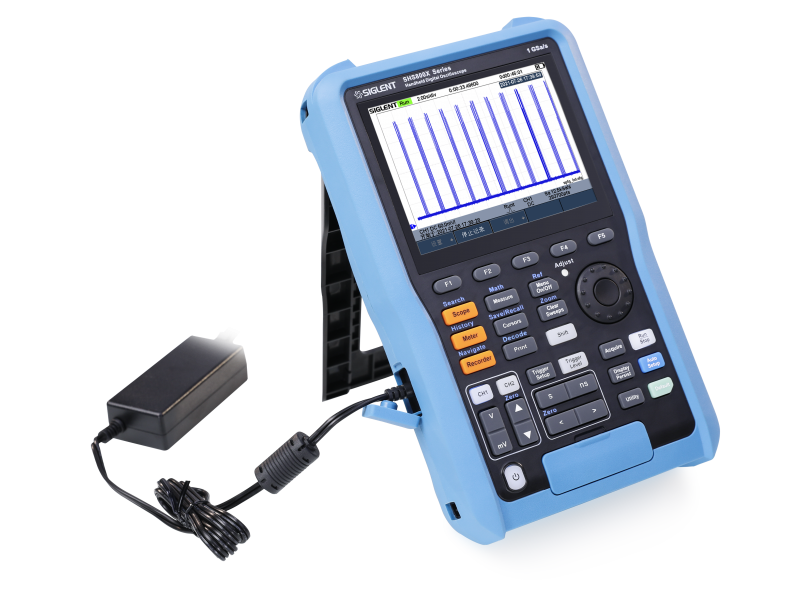

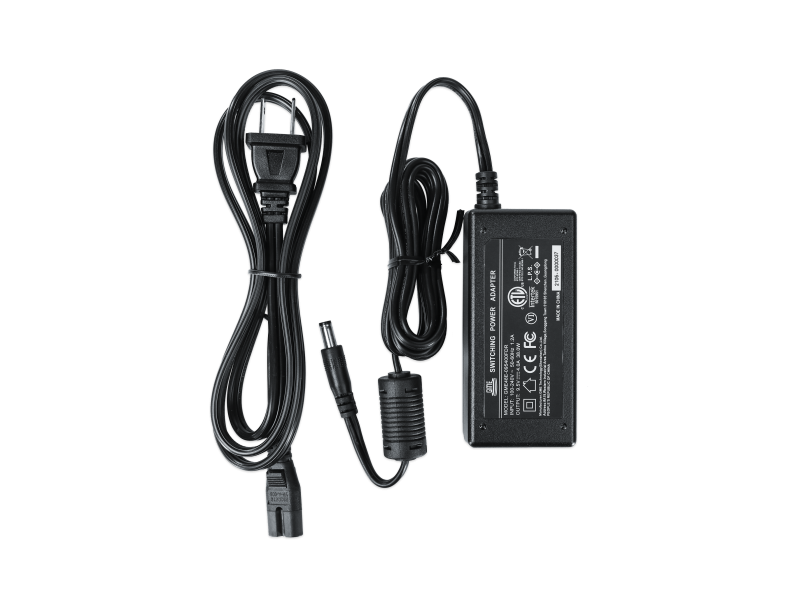

- Kabel zasilający

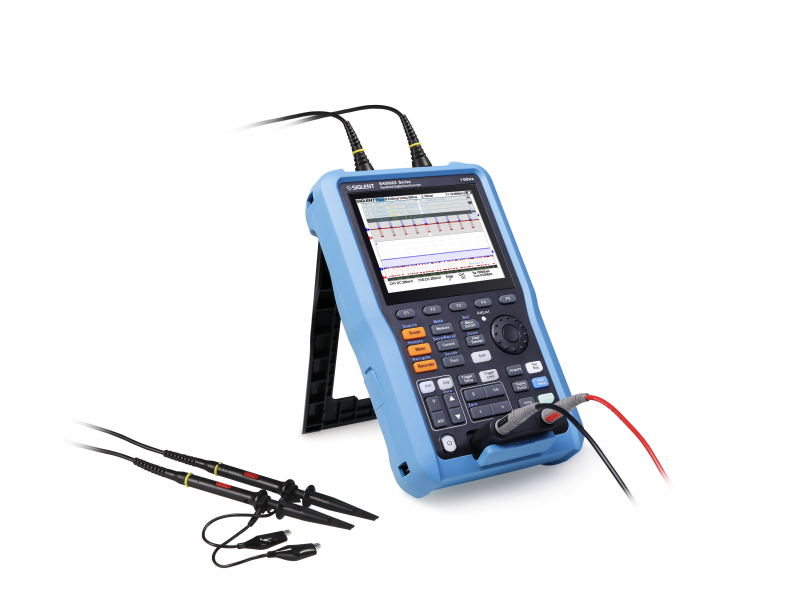

- Sonda pasywna PP215 (DC – 200MHZ; tłumienie 1x i 10x)

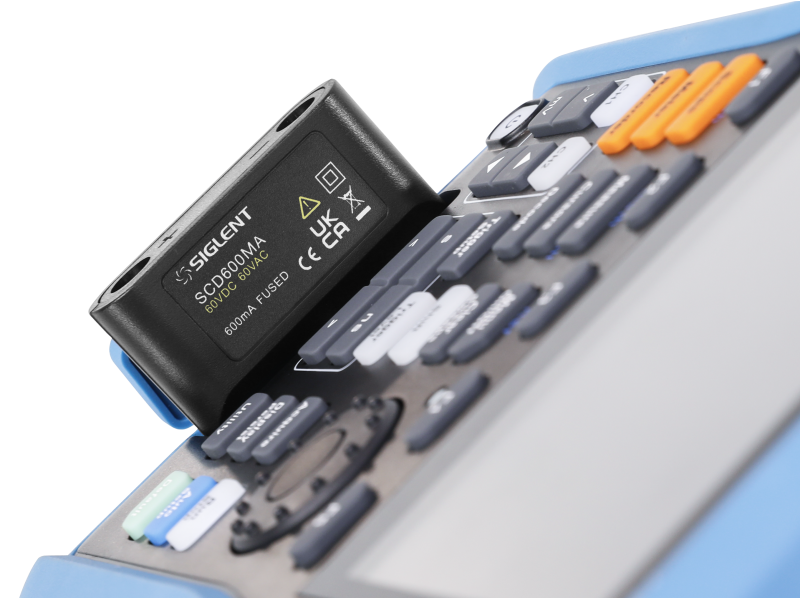

- Adapter do pomiarów prądu (rezystancja próbkowania: 0,5 OHM; max. prąd: 600mA)
- Adapter do pomiarów prądu (rezystancja próbkowania: 5mOHM; max. prąd: 10A, 10sek.)
- Torba (325x310x95) mm (Dł. x Szer. x Wys.)
- Bateria
